PTFE-vuorattu teollinen erotuskolonnijärjestelmä

PTFE-vuorattu teollisuuserotuskolonnijärjestelmä on täysikokoinen avaimet käteen -periaatteella toimiva erotusyksikkö, joka eroaa selvästi yksittäisestä riippumattomasta tislaus- tai rektifikaatiokolonnista. Yksi tornirunko suorittaa vain sisäisen massansiirron; kun taas tämä integroitu järjestelmä integroi sydämen erotustornin, keittimen lämmitysyksikön, ylälauhduttimen, refluksipuskurin vastaanottimen ja täydelliset korroosionestoputki-venttiililiittimet yhdeksi yhtenäiseksi prosessisilmukaksi. Kaikissa kostutetuissa komponenteissa on saumaton PTFE-vuoraus, joka kestää kuumaa syövyttävää höyryä ja lauhdetta. Modulaarinen jalustalle asennettu rakenne lyhentää työmaan asennustyötä ja välttää hajallaan olevien erillisten laitteiden hankinnan aiheuttamat yhteensopimattomuusriskit. Toimitetaan laajasti merentakaisille kemianpuistoille syövyttävien liuottimien fraktiointiin, jätteen liuottimen regenerointiin ja fluoria sisältävien seosten puhdistusprojekteihin.

Mikä on PTFE-vuorattu teollinen erotuskolonnijärjestelmä?

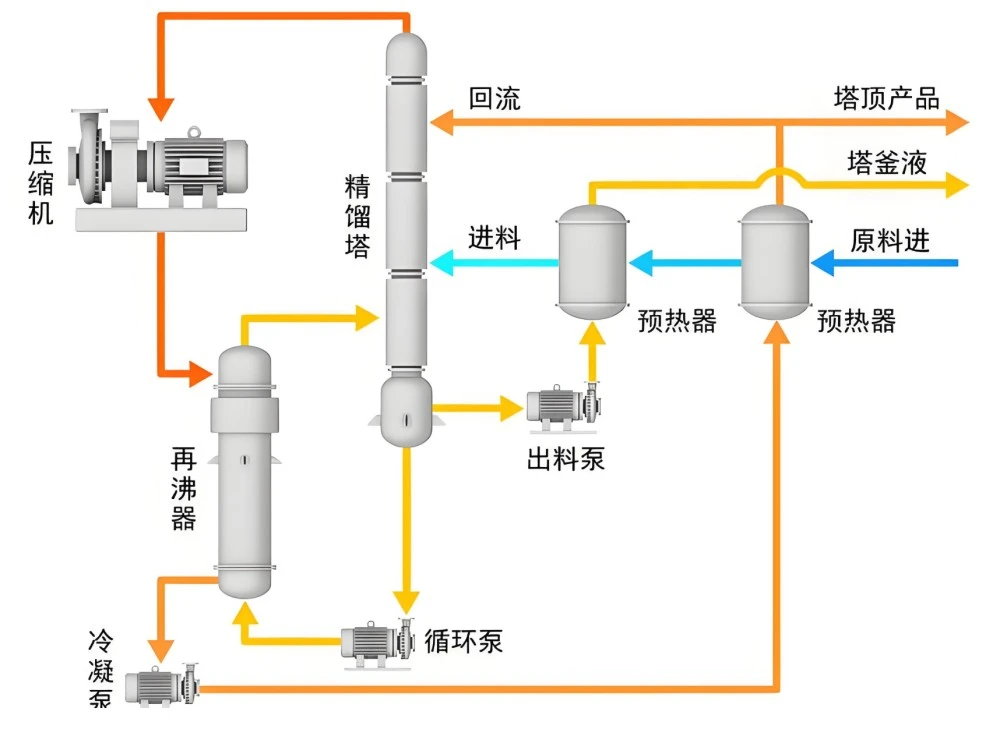

PTFE-vuorattu teollisuuserotuskolonnijärjestelmä on modulaarinen integroitu avaimet käteen -periaatteella toimiva erotuskokoonpano syövyttäviä kemiallisia seoksia varten. Koko järjestelmä koostuu useista PTFE-vuoratuista prosessiyksiköistä: pääerotuskolonni, PTFE-vuorattu uudelleenkeitin, ylälauhdutin, palautusjäähdytin, vuoratut säätöventtiilit, tee- ja kuljetusputkistot. Pääkolonni suorittaa höyry-neste-vastavirtamassansiirron; uudelleenkeitin tuottaa nousevaa syövyttävää höyryä; yläpuolella oleva lauhdutin jäähdyttää höyryn kondensaatiksi; Refluksivastaanotin puskuroi tislettä ja toteuttaa palautusjäähdytyksen. Kaikki syövyttävää höyryä tai nestettä koskettavat sisäpinnat on peitetty kokonaan tyhjiölaminoidulla PTFE-vuorauksella. Se ottaa käyttöön yhtenäiset HG20536-korroosionestolaipat luiston sisällä, mikä toteuttaa suljetun jatkuvan erottelutyön, eikä asiakkaiden tarvitse hankkia hajallaan olevia erillisiä laitteita. Se voi toimia ilmakehän tai kohtalaisen tyhjiön alaisena monikomponenttisen syövyttävän väliaineen erottamiseksi.

Tuotteen ydinedut

1. Täydellinen avaimet käteen -periaatteella toimiva integroitu ratkaisu Integroi pääkolonni, keitin, lauhdutin, palautusjäähdytin ja tukiputki-venttiilikokoonpano yhteen jalustaan. Vältä usean toimittajan hajautettujen hankintojen aiheuttama parametrien yhteensopimattomuusriski ja vähennä asiakkaan suunnittelukoordinoinnin työtaakkaa.

2. Full-Loop PTFE-vuorauksen suojaus Ei vain päätornin runko; keitin, lauhduttimen sisäontelo, palautusjäähdytin ja kaikki liittävät putkien venttiilikomponentit käyttävät PTFE-korroosionestovuorausta. Poista osittain vuoratuissa erotusyksiköissä olevat paikalliset korroosion heikot kohdat.

3. Modulaarinen jalustalle asennettu esivalmistus Esikoottu ja esitestattu tehtaalla. Paikan päällä tehtävä työ vaatii vain sähköliitännät, lyhentää huomattavasti kenttäasennus- ja käyttöönottosykliä kemiantehdasprojekteissa.

4. Mukauta jatkuvaa erävaihtavaa tuotantoa Optimoitu pitkäkestoiseen 24 tunnin jatkuvaan erotteluun, tukee myös ajoittaista eräpuhdistusta. Sisäinen sileä PTFE-pinta alentaa ristikontaminaatioriskiä vaihdettaessa erilaisia ​​raaka-aineseoksia.

5. Joustava prosessisuuntautunut räätälöinti Säädä tornin sisäosat, lämmönvaihtoalue ja palautuspiirin konfiguraatio asiakkaan erotuspuhtaustavoitteen, syöttöväliaineen ominaisuuden ja käsittelykapasiteetin mukaan.

6. Yhtenäinen korroosionestoliitäntästandardi Kaikki sisäiset liitännät noudattavat HG20536-täys-PTFE-vuorattua laippastandardia; ulkoinen liitäntä voidaan telakoida kätevästi ylävirran syöttösäiliöön ja loppupään tuotevarastointiastioihin.

Täydellinen teknisten tietojen taulukko

Pääsovelluskentät

Soveltuu syövyttävien monikomponenttiseosten täyssilmukaiseen erotukseen, vientitoimitustiedot Kaakkois-Aasian ja Lähi-idän kemianteollisuuspuistoihin:

1. Fluorikemian teollisuus: fluoria sisältävien liuotinseosten fraktiointi ja puhdistus

2. Hienokemian laitos: Syövyttävän raaka-aineen monikomponenttierotus ja erittäin puhtaan tisleen keräys

3. Jätteiden ja liuottimien kierrätysprojekti: Happaman/emäksisen jätteen regenerointi ja erottelu sekaliuotin

4. Uuden energian apumateriaalien tuotanto: Syövyttävän prosessiliuottimen puhdistus litiummateriaalien valmistukseen

5. Ympäristönsuojelukemikaaliprojekti: Arvokkaiden komponenttien erottaminen ja talteenotto syövyttävästä jätenesteestä

6. Pilottimittakaavainen teollinen testi: Täydellinen erotussilmukka syövyttävän ja väliaineen prosessitutkimukseen

Integroidun järjestelmän vakiotuotantoprosessi

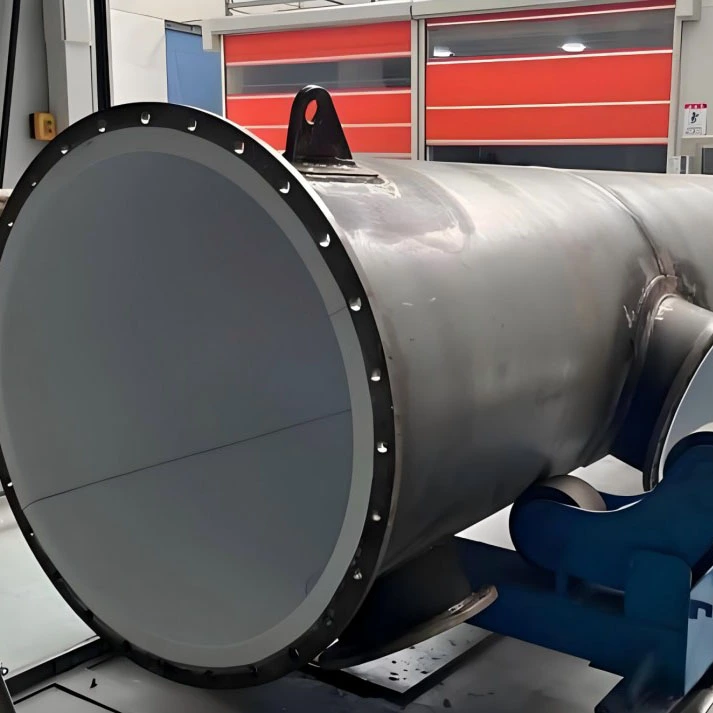

1. Yksittäisen yksikön kuoren käsittely: Pääkolonnin osat, keitin, lauhdutin ja palautusjäähdytin-vastaanottimen kuoren hitsaus, täydellinen hitsin kiillotus ja korkean lämpötilan rasvanpoisto jokaiselle painetta kantavalle komponentille.

2. Jokainen sisäseinän komponentti Sa2.5-luokan raskas hiekkapuhalluskäsittely parantaa PTFE-levyn tartuntavoimaa.

3. Natriumaktivointiraaka-aineiden käsittely; tyhjiösaumaton PTFE-laminointi jokaiseen kostutettuun yksikköön 10000-luokan puhtaassa työpajassa; kaksinkertainen PFA-kuumasulahitsaus kaikissa suuttimen ja laipan siirtymäkulmissa.

4. Asenna tornin sisäosat pääerotuskolonniin; kokoa yhteensopivia vuorattuja venttiilejä, kulmakappaleita ja tiiä yksiköiden välisiä putkistoja varten.

5. Esiasennus tehdasalustalle; mekaaninen kohdistus keitin-lauhdutin-vastaanotin silmukalle.

6. Monitasoinen tarkastus: Yksikkökohtainen 10KV kipinäskannaus; yksittäinen hydraulinen paineenpitotesti; koko järjestelmän suljetun kierron simulaatiotesti koko silmukan tiiviyden tarkistamiseksi.

7. Järjestelmän purkaminen (ylikokoiselle split-moduulityypille); jokaisen komponentin puhdas sisäontelo; tiivistä kaikki laipat erityisillä PTFE-suojakorkilla; ottamaan käyttöön vahvistetut teräsrunkoiset pakkaukset meri-maa sekakuljetukseen.

FAQ

K1: Mitä eroa on tällä PTFE-vuoratulla teollisen erotuskolonnijärjestelmän ja yhden tislauskolonnin välillä?

V: Yksi sarake on vain tornirunko-laitteisto; tämä on täydellinen avaimet käteen -periaatteella varustettu silmukka, joka sisältää keittimen, lauhduttimen, refluksivastaanottimen ja täyden putkiventtiilisarjan, tehtaalla valmiiksi kootun liukusäätimeen asennetun yksikön.

Q2: Pystyykö tämä integroitu erotusjärjestelmä käsittelemään fluoria sisältävän syövyttävän höyryseoksen erotuksen?

V: Valitse päivitetty 4 mm paksunnettu PTFE-vuori fluoria sisältävien höyryjen olosuhteita varten; Ole hyvä ja anna rehuväliaineen koostumus etukäteen teknistä arviointiamme varten.

Kysymys 3: Millaisen ratkaisun tarjoat erittäin suurelle järjestelmälle, jota ei voida kuljettaa kokonaisena alustana?

V: Ota käyttöön jaettu modulaarinen esivalmistus; jokainen yksikkö valmistetaan, tarkastetaan erikseen tehtaalla ja kootaan paikan päällä kokoonpanopiirustuksemme mukaisesti.

Kysymys 4: Mitä erityisiä testauksia koko erotusjärjestelmälle tehdään ennen toimitusta?

V: Jokainen komponentti läpäisee kipinäskannauksen ja hydraulisen testin; Lisäksi suoritetaan koko järjestelmän suljetun kierron simulaatiotiiviystesti.

Kysymys 5: Voiko tämä koko järjestelmä yhdistää ylävirran syöttöastiaan ja loppupään tuotteen varastosäiliöön?

V: Yhtenäinen HG20536 korroosionestolaippastandardi ulkoisille liitännöille, kätevä telakointi täyden sarjan PTFE-vuorattujen prosessilaitteiden kanssa.

Q6: Mikä on integroidun erotuskolonnijärjestelmän takuun laajuus?

V: Jokaisen yksikön hiiliteräskuori 10 vuoden rakennetakuu; PTFE-vuorauksella 5 vuoden takuu (ei keinotekoisia naarmuja ja virheellisiä vaurioita); venttiilit ja sisäosat 2 vuoden takuu.
