PTFE-vuorattu kemiallinen tislauskolonni

Reaktio- ja välipuskurointiin käytetyistä reaktoreista ja vastaanottosäiliöistä poiketen PTFE-vuorattu kemiallinen tislauskolonni on omistettu massansiirtoerotuslaitteisto. Se käsittelee höyryn ja nesteen vastavirtakontaktia sekalaisten syövyttävien komponenttien fraktioimiseksi. Hiiliteräksinen ulkokuori tarjoaa rakenteellista jäykkyyttä; Saumaton PTFE-sisävuori eristää kuuman syövyttävän höyryn metallisubstraatista välttäen metalli-ionien saastumisen ja kuoren eroosion. Useita sisäisiä kokoonpanoja (strukturoitu/satunnainen pakkaus, jakelijat) voidaan sovittaa vastaamaan erilaisia ​​erottelupuhtaustavoitteita. Sitä on toimitettu moniin ulkomaisiin projekteihin liuottimien kierrätykseen, fluorikemialliseen rektifiointiin ja erittäin puhtaiden reagenssien puhdistamiseen.

Mikä on PTFE-vuorattu kemiallinen tislauskolonni

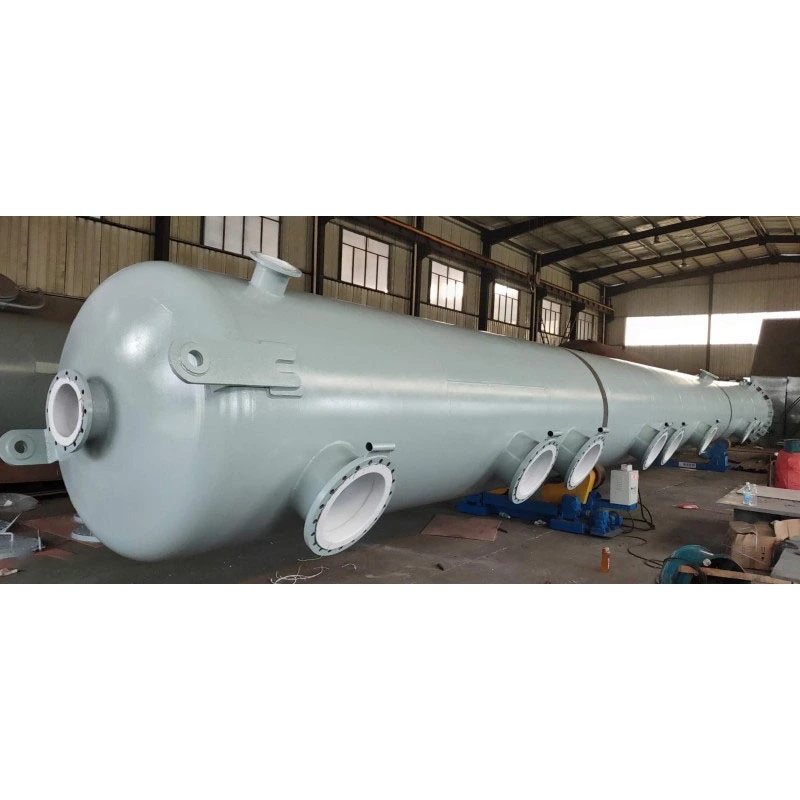

PTFE-vuorattu kemiallinen tislauskolonni on pystysuora tornin muotoinen paineen kantava erotuslaitteisto. Ulkokuori on paineastialaatuista hiiliterästä; sisäseinä, suuttimet ja kaivo on täysin peitetty tyhjiölaminoidulla saumattomalla PTFE-vuorauksella. Sen ydintoiminto on tislaus/rektifikaatio: kuuma sekoitettu höyry nousee ylöspäin, kun taas kondensoitunut neste virtaa alaspäin tornin sisäosien sisällä, jolloin komponenttien erottelu saavutetaan toistuvilla höyrystys-kondensaatiojaksoilla. Tätä laitetta ei ole suunniteltu sekoitusreaktioon tai yksinkertaiseen staattiseen varastointiin. Se keskittyy kaasu-neste-kaksivaiheisiin työolosuhteisiin syövyttävällä höyryllä. Käyttäjät voivat valita pakkaus- tai alustatyyppiset sisäosat erotteluvaatimusten mukaan. Se voidaan koota PTFE-vuoratun reaktorin, vastaanottosäiliön ja lauhduttimien kanssa muodostamaan täydellisen suljetun tasausprosessisilmukan.

Tuotteen ydinedut

1. Täyspeittoinen vuoraus syövyttävää höyryä vastaan ​​Kaikki höyryä koskettavat pinnat, mukaan lukien tornin seinä, suutinaukot ja sisäosat, jotka yhdistävät laipat, on varustettu kiinteällä PTFE-vuorauksella, joka kestää kuumaa happoa, alkalia ja fluoria sisältävää höyryeroosiota, mikä ratkaisee aggressiivista höyryä päin olevien tavallisten metallitislaustornien vikaantumisen.

2. Mukautettavat tornin sisäosat erilaisiin puhtauskohteisiin Tukevat jäsenneltyä pakkausta, satunnaista pakkausta ja nesteen uudelleenjakelulaitteita. Säädä sisäosien kokoonpano vastaamaan edullisia karkeaerottelua tai erittäin tarkkaa hienojakeista puhdistusta koskevia vaatimuksia.

3. Hyvä alipainesopeutuvuus lämpöherkille aineille Tyhjiösidottu PTFE-vuori säilyttää eheyden pitkäaikaisessa alipainerektifioinnissa, ja se sopii lämpölabiileille syövyttäville komponenteille, jotka tarvitsevat matalan kiehumispisteen tyhjötislausta.

4. Vähäjäämäinen sileä sisäpinta Sileä PTFE-vuori vähentää keskipitkän tarttuvuutta, kätevä erien vaihtamiseen ja sisäiseen puhdistukseen; alentaa ristikontaminaation riskiä usean tuotteen tuotantopajoissa.

5. Modulaarinen torniosion yhdistelmärakenne Otetaan käyttöön segmentoitu torniosainen modulaarinen rakenne, joka on kätevä kuljetukseen, paikan päällä tapahtuvaan kokoonpanoon ja paikallisten sisäosien myöhempään vaihtoon, mikä pienentää yleisiä ylläpitokustannuksia.

6. Yhtenäinen standardilaippaliitäntä Ota käyttöön HG20536-korroosionestolaipat, jotka on liitetty saumattomasti Zhuoyan-sarjan vuorattuun reaktoriin, vastaanottosäiliöön, putkilinjaan ja lauhduttimeen yhden luukun kokonaishankintaa varten.

Täydellinen teknisten tietojen taulukko

Ammattimaiset mallinvalintaehdotukset

1. Vahvista erotustavoite ensin Tavallinen liuottimen karkea talteenotto: valitse edullinen satunnainen pakkauskokoonpano. Erittäin puhdasta hienokemiallista/farmaseuttista fraktiointia varten: valitse erittäin tehokas strukturoitu pakkaus ja monivaiheiset nesteen jakelulaitteet.

2. Valitse vuorauksen paksuus höyryn koostumuksen mukaan. Tavallinen happo-emäshöyry: käytä standardia 3 mm PTFE-vuorausta. Jos väliaine sisältää fluorivetyhappoa / fluorattua höyryä, vaihda 4 mm paksuun fluoritiivisteeseen.

3. Muistutus tyhjiötyöolosuhteista Jos tarvitaan pitkäkestoista suurtyhjiötislausta, ilmoita tekniselle tiimille tyhjiölaminointialuksen vahvistamiseksi vuorauksen delaminoitumisen välttämiseksi.

4. Modulaarinen torni-osiosuunnittelun yhteensopivuus Ylimitoitettu pylväs ottaa käyttöön segmentoidun torniosan jaetun suunnittelun, joka on kätevä tiekuljetukseen ja paikan päällä tapahtuvaan kokoonpanoon. Tarjoa kasvin korkeusrajoitus mukautetulle segmentin korkeudelle.

5. Koko prosessijärjestelmän yhteensopivuus Anna sovitetun reaktorin, vastaanottosäiliön ja lauhduttimen piirustusparametrit. Tiimimme optimoi suuttimen asennon ja laipan koon toteuttaakseen koko tasasuuntaussilmukan telakoinnin ilman muutosta.

FAQ

Kysymys 1: Voiko tämä PTFE-vuorattu kemiallinen tislauskolonni toimia vakaasti pitkäaikaisessa tyhjiöpuhdistuksessa? V: Kyllä, tyhjiöintegroitu PTFE-vuori voi toimia tasaisesti -0,09 MPa alipaineessa, sopii lämpöherkkään syövyttävän väliaineen tyhjötislaukseen.

Q2: Voinko vaihtaa tornin eri sisäosia eri erotuspuhtausvaatimuksia varten? V: Kyllä, modulaarinen rakenne tukee pakkaus- ja jakelukomponenttien vaihtamista erotuskyvyn säätämiseksi vaihtamatta tornin kuorta.

Kysymys 3: Sopiiko tämä tislauskolonni fluorivetyhappohöyryä sisältävään rektifiointiin? V: Sitä voidaan käyttää päivityksen jälkeen 4 mm paksuun fluoridi-PTFE-vuoraukseen; ilmoita tekniselle tiimillemme höyryn koostumuksesta etukäteen.

Q4: Erittäin korkeaa tornia ei voida kuljettaa yhtenä kappaleena. Kuinka ratkaista tämä ongelma? V: Otamme käyttöön segmentoidun modulaarisen torniosan tuotannon, täydellisen kenttäkokoonpanon toimituksen jälkeen, mukauttamalla kuljetuskorkeusrajaa.

Kysymys 5: Voitko toimittaa sopivan PTFE-vuoratun reaktorin ja vastaanottosäiliön täydellisenä tasaussarjana? V: Yhtenäinen laippastandardi, joka tukee täydellisten oikaisujen tuotantolinjan laitteiden yhden luukun hankintaa.

Q6: Mikä on tislauskolonnin takuun laajuus? V: Hiiliteräskuorella on 10 vuoden rakenteellinen takuu; PTFE-vuorauksella 5 vuoden takuu (pois lukien keinotekoiset naarmut ja virheelliset vauriot).
