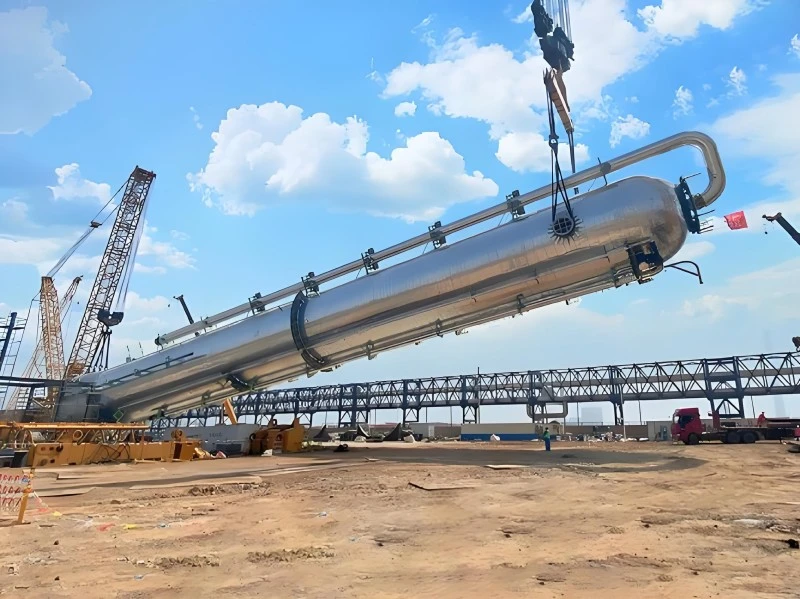

PFA-pinnoitettu kemiallinen höyrynerotuskolonni

PFA-pinnoitettu kemiallinen höyrynerotuskolonni on höyryfaasifraktiointitorni, jossa on sularuiskutettava PFA-korroosionestopinnoite, joka on toiminnallisesti erilainen kuin levylaminoidut PTFE-vuoratut tislaustornit. Paksun fluoripolymeerilevyn kiinnittämisen sijaan tiheä PFA-pinnoite sulatetaan termisesti hiiliteräsalustaan. Se soveltuu erinomaisesti erittäin puhtaaseen höyry-keskipitkän työskentelyn skenaarioihin, joissa vaaditaan tiukkaa metalli-ioniuuton valvontaa. Kuuma syövyttävä sekoitettu höyry täydentää höyryn ja nesteen vastavirtaisen massansiirron tornin sisäosien sisällä. Jatkuva tiheä PFA-sulku eristää kuuman hapon, halogeenipitoisen ja hapettavan höyryn metallikuoresta välttäen tisleen metalli-ionikontaminaation. Käytetään laajasti merentakaisten erittäin puhtaiden kemiallisten puhdistus-, farmaseuttisten välituotteiden rektifiointi- ja puolijohdereagenssien kierrätysprojekteihin.

Toimintaperiaate

1. Materiaalin korroosionestoperiaate

-Ulkoalusta: Q345R paineastian hiiliteräskuori kestää mekaanista kuormitusta, käyttöpainetta ja ulkoista tuulikuormaa. -Sisäinen suojasulku: PFA (Perfluoroalkoksi) fluoripolymeerijauhe sulate ruiskutetaan ja lämpökovetetaan tornin sisäseinän, kaivon ja suuttimen pinnoille tiheän jatkuvan ohutkalvopinnoitteen muodostamiseksi. Vakaiden hiili-fluori-molekyylisidosten ansiosta kovettunut PFA-pinnoite tarjoaa erinomaisen kemiallisen inertian, estää kuuman syövyttävän höyryn tunkeutumisen ja estää perusmetalli-ionien liukenemisen tisleeseen, jolloin saavutetaan sekä korroosionesto että erittäin puhdas suoja.

2. Höyrynerotusprosessilogiikka

Kuuma sekoitettu syövyttävä höyry tulee tornin pohjaan ja nousee ylöspäin; kondensoitunut palautusneste virtaa alaspäin tornin tiivisteen/jakelijan komponenttien yli. Toistuva höyrystys-kondensaatiomassansiirto toteuttaa monikomponenttisen fraktioinnin. Kaikki nouseva kuuma höyry koskettaa vain PFA-pinnoitettuja pintoja. Tämä kolonni palvelee pääasiassa höyryfaasin hallitsemia erotustyönkulkuja: lämpöherkän syövyttävän raaka-aineen tyhjiörektifiointi, erittäin puhdas reagenssipuhdistus, halogeenipitoinen liuotinhöyryfraktiointi. Se voidaan yhdistää lauhduttimiin ja PFA-päällystettyihin vastaanottoastioihin täydellisen ja erittäin puhtaan höyrynerotussuljetun silmukan rakentamiseksi.

Tuotteen ydinedut

1. Erittäin alhainen metalli-ioni-uuttokyky Termisesti sulatettu tiheä PFA-pinnoite vähentää ionisaostumisriskiä, ​​sopii hyvin erittäin puhtaiden tisleiden tuotantoon, täyttää osittaiset GMP- ja puolijohdeluokan reagenssien puhdistusvaatimukset.

2. Hyvä sopeutuvuus monimutkaiseen tornin sisäiseen geometriaan. Sulasuihkupinnoitusprosessi kattaa monimutkaiset muodot, kuten suuttimen kulmat, jakajatuet ja halkaisijaltaan pienet torniosat, jotka haittaavat arkkipohjaisen PTFE-vuorauksen asennusta.

3. Tasainen ohut jatkuva suojakerros Ei PTFE-levyjen vuoraukselle tyypillisiä levyliitossaumoja; vähentää piilotettua riskiä höyryn tunkeutumisesta hitsausrakoja pitkin kuuman höyryn syklisissä työoloissa.

4. Joustava tyhjiöhöyryvaihetoiminto Soveltuu lämpölabiilin syövyttävän höyryn tyhjötislaukseen; oikein kovettunut PFA-pinnoite säilyttää tarttuvuuden vakaassa alipaineisessa höyryympäristössä.

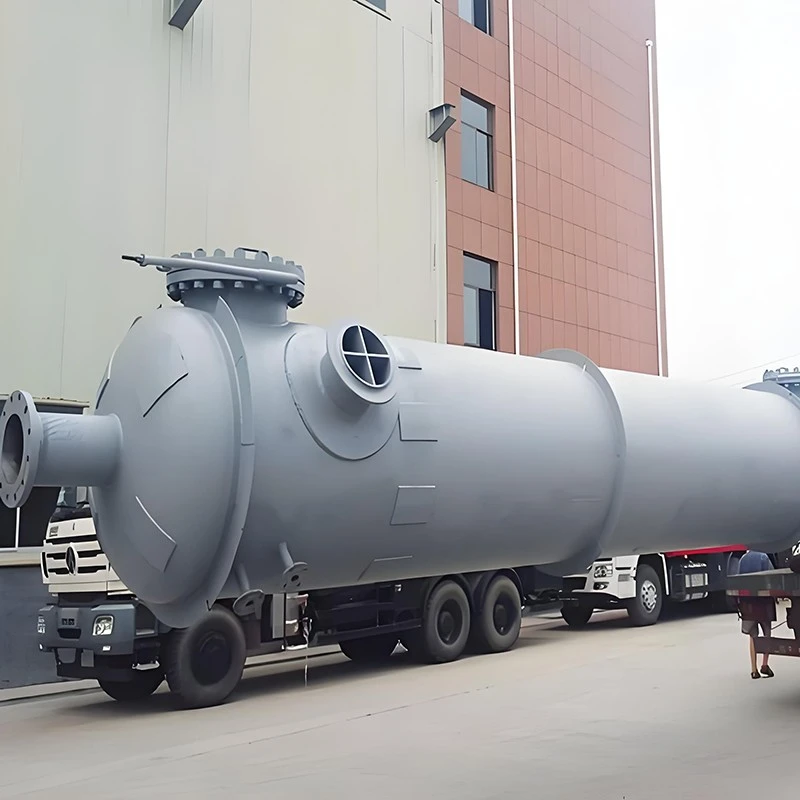

5. Modulaarinen torniosien yhdistelmärakenne Segmentteihin kootut torniosat kätevään pitkän matkan kuljetukseen ja kenttäkokoonpanoon; sisäosat voidaan vaihtaa erottelutarkkuuden säätämiseksi.

6. Järjestelmien välinen yhteensopivuus Saatavana HG20536-korroosionestolaippojen kanssa, voidaan telakoida PFA-pinnoitetulla tai PTFE-vuoratulla putkiventtiilillä ja vastaanottolaitteistolla täydellisen erotussilmukan rakentamiseksi.

Täydellinen teknisten tietojen taulukko

Pääsovelluskentät

Kohdista korkean puhtauden syövyttävän höyryn fraktiointiskenaariot, vientiennätykset, jotka kattavat Kaakkois-Aasian ja Lähi-idän huippuluokan kemiantehtaita:

1. Hienokemiallinen erittäin puhdas liuotinhöyrypuhdistus ja -puhdistus

2. Farmaseuttinen välityhjiöhöyryerotus vähämetallien epäpuhtaudelle

3. Puolijohdeapureagenssi syövyttävän höyryn talteenotto ja fraktiointi

4. Halogeenipitoinen erikoiskemiallinen höyryfaasierotusprosessi

5. Lämpöherkkä syövyttävä keskityhjiötislausprojekti

6. Pilottimittakaavassa korkean puhtauden syövyttävän höyryn erotuskoe-työpaja

Käyttöä koskevat varotoimet

1. Keskitasoinen rajoitus: PFA-pinnoite kestää useimpia happoja, emäksiä ja orgaanisia höyryjä; Vältä pitkäaikaista altistumista sulalle alkalimetallille ja klooritrifluoridille, jotka hajottavat fluoripolymeerimateriaalia. Ei suositella raskaalle kiinteitä hiukkasia sisältävälle höyrylle; kiinteä hiekka hankaa pinnoitteen pintaa.

2. Lämpötilan muutosrajoitus: Estä raju lämpöshokki; lämmitys-/jäähdytysnopeus säädetty ≤10℃ tunnissa. Terävä kuuma-kylmä vuorottelu voi aiheuttaa pinnoitteen mikrohalkeamia ja delaminaatiota.

3. Tyhjiötoiminnan raja: Älä ylitä -0,07 MPa:n enimmäistyhjiöarvoa. Liiallinen alipaine lisää riskiä pinnoitteen irtoamisesta terässubstraatista.

4. Kokoonpanon suojaus: Sisäosien asennuksen aikana on ehdottomasti vältettävä terävien metalliosien naarmuuntumista tai osumista PFA-pinnoitettuihin sisäpintoihin.

5. Kielletty kentän muutos: Ei hitsausta, hiontaa tai poraamista tornin kuoreen. Käyttö korkeassa lämpötilassa tuhoaa PFA-pinnoitteen tarttuvuuden.

6. Höyryn syöttövaatimus: Syöttöhöyryn tulisi vähentää kiinteiden hiukkasten kulkeutumista niin paljon kuin mahdollista; etuosan suodatinlaitetta suositellaan vähentämään hankaavien hiukkasten vaikutusta pinnoitteeseen.

Rutiinihuoltoopas

1. Säännöllinen pinnoitteen tarkastus: Suorita 6-9 kuukauden välein kipinävuodon havaitseminen ja pinnoitteen paksuuden mittaus. Keskity suuttimien kulmiin ja torniosan laipan siirtymäalueisiin, jotka ovat herkkiä höyryn hankaukselle.

2. Sisäinen puhdistus: Jäähdytä torni kokonaan ja vapauta paine ennen kulkuaukon avaamista. Käytä vain pehmeitä ei-metallisia työkaluja ja yhteensopivaa liuotinkiertohuuhtelua; teräslankaharja ja kova kaavin ovat ehdottomasti kiellettyjä pinnoitteen naarmuvaurioiden välttämiseksi.

3. Laipan tiivisteen tarkastus: Tarkista PFA-komposiittitiivisteet neljännesvuosittain; vaihda vanhentuneet / vääntyneet tiivisteet ajoissa estääksesi höyryn vuotamisen liitoskohdissa.

4. Tornin sisäosien peruskorjaus: Noutopakkaus ja -jakelija puhdistusta varten vuosittaisen seisokin aikana; poista koksaushöyryfaasikerrostumat massansiirron tehokkuuden varmistamiseksi.

5. Ulkokuoren huolto: Jos kyseessä on ulkoasennettava pilari, tarkasta ulkopuolinen ruosteenestomaali kahden vuoden välein; korjaa kuoriutuva maali suojaamaan hiiliteräsalustaa ilmakehän korroosiolta.

6. Varaosien hallinta: Varastoi yhteensopivat PFA-komposiittitiivisteet; tavalliset metallitiivisteet eivät korvaa korroosionestotarvikkeita. Kun paikallisen pinnoitteen rakkuloita tai hilseilyä ilmenee, ota yhteyttä valmistajaan ammattimaista korjausta varten; älä suorita itseliimautuvan laastarin korjausta paikan päällä.

FAQ

K1: Mikä on keskeinen ero PFA-päällystetyn kemiallisen höyrynerotuskolonnin ja PTFE-vuoratun tislauskolonnin välillä?

V: Tässä tuotteessa käytetään sulatussuihkulla lämpökovettuvaa PFA-ohutpinnoitetta ilman levyhitsaussaumoja, mikä sopii erinomaisesti vähän ioneja sisältäviin erittäin puhtaisiin höyryfaasin työolosuhteisiin. PTFE-vuorattu torni käyttää paksua fluoripolymeerilevylaminointia ja toimii paremmin voimakkaassa nestefaasin upotuseroosiossa.

Kysymys 2: Voiko PFA-pinnoitettu torni toimia pitkäaikaisessa korkeatyhjiöhöyrytislauksessa?

V: Vakaa toiminta alle 0,07 MPa tyhjiössä; Älä ylitä suunniteltua tyhjiöarvoa, ylityhjiö voi laukaista pinnoitteen delaminaatioriskin.

Kysymys 3: Sopiiko tämä päällystetty torni kiinteitä hankaavia hiukkasia sisältävälle höyrylle?

V: Ei suositella. Höyryn kulkeutuneet kovat kiinteät hiukkaset kuluttavat PFA-pinnoitetta; asenna etuosan hiukkastenpoistosuodatin, jos hiukkasia ei voida poistaa kokonaan.

Q4: Voidaanko tornin sisäosat vaihtaa paikan päällä erottelutarkkuuden säätämistä varten?

V: Modulaarinen torniosan rakenne mahdollistaa sisäosien vaihdon sammutuksen aikana; varo naarmuuntumasta sisäistä PFA-pinnoitetta purkamisen ja kokoonpanon aikana.

Q5: Mitä tarkastuskohteita kukin PFA-pinnoitettu höyrynerotuskolonni suorittaa ennen toimitusta?

V: Jokainen torni käy läpi pinnoitteen paksuuden tasaisuustestin, koko seinän kipinäskannauksen ja hydraulisen paineenpitävyyden kaksinkertaisen tarkastuksen.

Q6: Mitä virallinen takuu kattaa?

V: Hiiliteräskuorella on 10 vuoden rakenteellinen takuu; PFA-pinnoite 5 vuoden takuu (ei sisällä naarmuja, hiukkasten aiheuttamia hankausta ja väärinkäytön aiheuttamia vaurioita); tornin sisäosien tarvikkeet 2 vuoden takuu.
