Syövyttävät kemikaalit asettavat tiukat vaatimukset teollisten prosessiastioiden materiaaleille, rakenteelle ja käyttöolosuhteille. Polytetrafluorieteeni (PTFE) -vuori tarjoaa korroosionkestävän sisäpinnan, kun taas ympäröivä teräsrakenne antaa mekaanista tukea. Sopivan vuoratun astian valitseminen vaatii kuitenkin muutakin kuin kemikaaleja kestävän materiaalin tunnistamista tai nimelliskapasiteetin määrittämistä.
Tämä opas selittää, kuinka arvioida kemiallinen yhteensopivuus, lämpötila- ja paineolosuhteet, astian kokoonpano, liitännät, tarkastusvaatimukset ja käyttömenettelyt. Se tutkii myös reaktorien, varastosäiliöiden, vastaanottimien ja sekoitussäiliöiden välisiä eroja ja auttaa prosessiinsinöörejä kehittämään selkeämpiä laitespesifikaatioita ennen suunnittelun hyväksyntää ja valmistusta.
Sisällysluettelo
Valitse osio tutkiaksesi asiaankuuluvia suunnittelu- ja laitevalintanäkökohtia.
- PTFE-vuorauksen ymmärtäminen kemiallisessa prosessissa
- Kuinka vuoraus ja teräsrakenne toimivat yhdessä
- Neljä päätyyppiä vuorattuja prosessiastioita
- Kemiallisen yhteensopivuuden arviointi
- Lämpötila-, paine- ja tyhjiövaatimukset
- Kapasiteetti, mitat ja laitteiden asettelu
- Suuttimet, manwayt ja prosessiliitännät
- Vuorauksen tarkastus ja laadunvarmistus
- Laiteerittelyn laatiminen
- Yleisimmät valinta- ja suunnitteluvirheet
- Asennus, käyttö ja huolto
- Mukautetun laitekokoonpanon suunnittelu
- Usein kysytyt kysymykset
- Lopullinen valinta huomioitavaa
1. PTFE-vuorauksen ymmärtäminen kemiallisessa prosessissa
Teolliset kemialliset prosessit sisältävät usein happoja, emäksiä, liuottimia, välituotteita ja muita aineita, jotka voivat hyökätä tavanomaisiin metallisiin kostutettuihin pintoihin. Materiaalien valinnasta tulee siksi kriittinen osa laitesuunnittelua, varsinkin kun prosessi vaatii toistuvaa altistumista syövyttävälle aineelle kontrolloiduissa käyttöolosuhteissa.
PTFE-vuoratut laitteeton suunniteltu yksinkertaisen periaatteen mukaan: erota prosessimateriaali rakennemetallista käyttämällä korroosionkestävää sisävuorausta. Vuoraus toimii tarkoitettuna kosketuspinnana, kun taas ulompi teräsastia tarjoaa laitesuunnittelun edellyttämän rakenteellisen tuen.
PTFE eli polytetrafluorieteeni on fluoripolymeeri, joka tunnetaan laajasta kemiallisesta kestävyydestään ja suhteellisen alhaisesta kitkapinnastaan. Nämä ominaisuudet tekevät siitä ehdokkaan moniin kemiallisiin eristys- ja käsittelysovelluksiin. Materiaalin soveltuvuus on kuitenkin määritettävä todelliselle kemialliselle koostumukselle, pitoisuudelle, lämpötilalle ja käyttöolosuhteille sen sijaan, että se oletetaan pelkästään materiaalin nimen perusteella.
Miksi sisäisellä kosketuspinnalla on väliä
Kostuva pinta on astian, liitännän tai lisälaitteen osa, joka tulee suoraan kosketukseen prosessimateriaalin kanssa. Sen kemiallinen yhteensopivuus voi vaikuttaa kontaminaation hallintaan, laitteiden eheyteen, tarkastusvaatimuksiin ja huoltotoimenpiteiden tiheyteen.
Syövyttäviä raaka-aineita sisältävässä astiassa suurin huolenaihe voi olla nesteen ja vuorauksen pitkäaikainen kosketus. Reaktioastia on erilainen haaste, koska kemiallinen koostumus, lämpötila, paine ja sekoitus voivat muuttua erän aikana. Vastaanotin voidaan altistaa prosessivirralle lyhyemmän ajan, mutta se edellyttää silti yhteensopivuutta tulevan materiaalin ja mahdollisen kondensoituneen nesteen kanssa.
Jokainen hakemus olisi siksi arvioitava täydellisenä tehtävänä eikä yksittäisenä materiaalivalintapäätöksenä.
Tekninen periaate:Korroosionkestävyys on osa laitteiden soveltuvuutta. Myös rakenteen eheys, vuorauksen tuki, tiivistysjärjestelyt, lämpötilarajat, paineolosuhteet ja prosessin konfiguraatio on otettava huomioon.
Missä vuorattu astia sopii prosessiin
Tehdasjärjestelystä riippuen vuorattu astia voi vastaanottaa sisääntulevia materiaaleja, pitää niitä prosessointivaiheiden välillä, edistää kemiallista reaktiota tai tarjota valvotun ympäristön sekoitukselle. Astian on vastattava aiottua prosessitoimintoa, mukaan lukien odotettu virtausreitti, materiaalin siirtomenetelmä ja suhde kytkettyyn laitteeseen.
Tämän roolin määrittäminen varhaisessa vaiheessa auttaa estämään yleisen spesifikaatioon liittyvän ongelman: yleisen korroosionkestävän astian pyytämisen ilman, että aluksen on suoritettava tarkkoja toimintoja.

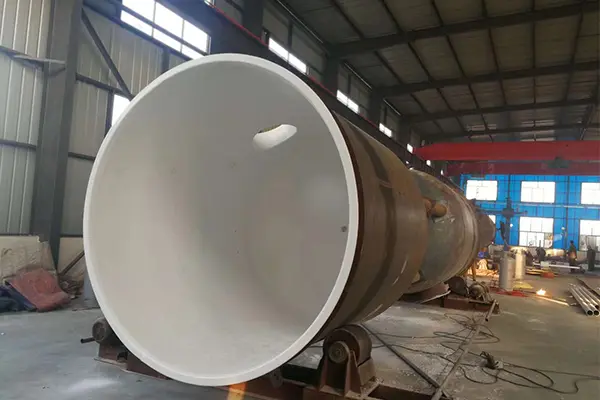

2. Kuinka vuoraus ja teräsrakenne toimivat yhdessä
Vuorattu astia sisältää kaksi pääasiallista toiminnallista elementtiä: sisäisen fluoripolymeerivuorauksen ja sitä ympäröivän rakennerungon. Vaikka ne muodostavat yhden prosessilaitteiston, nämä elementit palvelevat eri tarkoituksia ja niitä on arvioitava yhdessä.
Sisävuori
Vuoraus muodostaa esteen prosessiväliaineen ja alla olevan metallin välille. Sen tehokkuus riippuu polymeerin soveltuvuudesta määritettyyn väliaineeseen, vuorauksen rakenteesta, valmiin pinnan kunnosta ja tavasta, jolla vuoraus mukautuu astian geometriaan.
Suuttimien, kulmien, halkaisijamuutosten, aukkojen ja muiden siirtymien ympärillä olevat alueet ansaitsevat erityistä huomiota. Näissä paikoissa voi olla monimutkaisempia geometrioita kuin leveässä, suhteellisen yhtenäisessä suonen seinämässä. Ehdotetun rakennustavan tulee olla sopiva laitteiston mittoihin ja suojausta vaativiin pintoihin.
Ulkoinen teräsrunko
Teräsrunko antaa rakenteellista tukea ja muodostaa pääasiallisen kantavan rakenteen. Sen suunnittelussa on otettava huomioon vaadittu kapasiteetti, ulkoiset kuormat, astian järjestely, liitetyt putkistot, tukiolosuhteet ja soveltuvat paineastiavaatimukset.
Kemiallisesti kestävän vuorauksen asentaminen ei poista metallirakenteen suunnittelun tarvetta. Rakennemateriaalit, seinärakenne, tukijärjestelyt ja liitännät on valittava aiottua palvelua ja soveltuvaa suunnitteluperustetta varten.
Kahden komponentin välinen rajapinta
Polymeerivuori ja metalliastia reagoivat eri tavalla lämpötilan muutoksiin ja mekaaniseen kuormitukseen. Niiden vuorovaikutus on siksi tärkeä suunnittelunäkökohta, varsinkin kun prosessiin liittyy lämmitystä, jäähdytystä, paineen vaihtelua tai toistuvia käyttöjaksoja.
Vuorauksen kiinnitysmenetelmän, paksuuden, geometrian ja tukijärjestelyn soveltuvuus tulee varmistaa ehdotetulle alukselle. Suunnittelijoiden tulee myös harkita, miten järjestelmä reagoi käynnistyksen, normaalin toiminnan, puhdistuksen, sammutuksen ja ennakoitavien prosessipoikkeamien aikana.
Tarkat rakennetiedot riippuvat laitetyypistä ja valmistusmenetelmästä. Yhdelle astian geometrialle sopivan rakenteen ei pitäisi automaattisesti olettaa sopivan toiseen alukseen, joka toimii erilaisissa mekaanisissa tai lämpöolosuhteissa.
3. Neljä päätyyppiä vuorattuja prosessiastioita
Vaikka vuoratuilla reaktoreilla, varastosäiliöillä, vastaanottimilla ja sekoitussäiliöillä voi olla samanlainen perusrakennekonsepti, niiden prosessitehtävät eivät ole keskenään vaihdettavissa. Oikean tyypin valinta alkaa tunnistamalla, mitä astian on tehtävä tuotantojärjestelmässä.
3.1 PTFE-vuoratut reaktorit
Reaktori mukautuu kemialliseen reaktioon tai muuhun prosessiin, jossa sisältö muuttuu määrätyllä tavalla. Sisäisten kostuvien pintojen tulee olla yhteensopivia lähtöaineiden, reaktiotuotteiden, välituotteiden ja asiaankuuluvien puhdistusaineiden kanssa.
Reaktioolosuhteet voivat muuttua erän aikana. Prosessi, joka alkaa useista erillisistä komponenteista, voi kehittää erilaisen kemiallisen koostumuksen reaktion edetessä. Lämpötila voi nousta tai laskea, kun taas kaasun muodostuminen, höyryn muodostuminen tai paineen muutokset voivat vaikuttaa vaadittuun astian konfiguraatioon.
Näistä syistä reaktorin spesifikaatioissa tulisi kuvata koko toimintajakso sen sijaan, että tarjottaisiin vain normaalit vakaan tilan olosuhteet.
- Määrittele jokaisessa tärkeässä prosessivaiheessa läsnä olevien materiaalien kemiallinen koostumus ja pitoisuus.
- Määritä normaalit ja maksimikäyttölämpötilat, suunnittelupaine ja mahdolliset tyhjiöolosuhteet.
- Tunnista tarvittavat lämmitys-, jäähdytys-, lataus-, purku- ja näytteenottoliitännät.
- Varmista, tarvitaanko sekoitusta, lisäinstrumentteja tai muita prosessivarusteita.
Tavoitteena on sovittaa vuoraukset, astian rakenne ja lisävarusteet todelliseen reaktioprosessiin, ei vain toistaa olemassa olevan säiliön mitat.
3.2 PTFE-vuoratut varastosäiliöt
Varastosäiliöissä säilytetään kemiallisia raaka-aineita, välituotteita ja prosessinesteitä ennen niiden siirtämistä toiseen vaiheeseen. Toisin kuin reaktori, varastosäiliö ei välttämättä suorita aktiivista sisällön muuntamista. Siitä huolimatta tallennettu väliaine voi pysyä kosketuksessa vuorauksen kanssa pidemmän aikaa.
Valinnassa tulee ottaa huomioon varastoitu kemikaali, sen pitoisuus, kosketuksen kesto ja koko varastointilämpötila-alue. Olosuhteet täytön, tyhjennyksen, puhdistuksen ja tilapäisen pysäytyksen aikana on myös arvioitava.
Säiliön asettelu on toinen tärkeä näkökohta. Tarvittava työtilavuus, pääsy tarkastukseen, siirtoliitännät, asennusalue ja suhde pumppuihin tai liitettyihin prosessilinjoihin vaikuttavat kaikki lopulliseen kokoonpanoon.
- Erottele astian nimelliskapasiteetti vaaditusta käyttötilavuudesta.
- Määritä säiliöön varastoidut kemialliset aineet, mukaan lukien asianmukaiset puhdistusnesteet.
- Ilmoita tarvittaessa tulo-, poistoaukko-, tuuletus-, tyhjennys- ja instrumentointivaatimukset.
- Vahvista suunniteltu asennuspaikka ja mahdolliset pääsy- tai huoltorajoitukset.
Sopivan säilytyskonfiguraation on tarjottava vaadittu suojaustoiminto, samalla kun se on yhteensopiva käytössä esiintyvien kemiallisten ja mekaanisten olosuhteiden kanssa.
3.3 PTFE-vuoratut vastaanottimet
Vastaanottimet keräävät materiaalia alkupään prosessioperaatiosta ennen kuin se siirretään, prosessoidaan edelleen tai ohjataan muualle tuotantojärjestelmään. Prosessista riippuen vastaanotettu materiaali voi olla nestettä, kondensaattia, seosta tai virtaa, jonka koostumus vaihtelee ajan myötä.
Vastaanotin voi näyttää yksinkertaisemmalta kuin reaktori, koska sen ensisijainen tarkoitus voi olla kerääminen reaktion sijaan. Vastaanottovelvollisuus on kuitenkin vielä määritettävä. Saapuva virta, odotettu akkumulaatiotilavuus, siirtotaajuus, lämpötila ja paineolosuhteet vaikuttavat vaadittuun kokoonpanoon.
Liitännät ansaitsevat erityistä huomiota, koska vastaanotin on usein sijoitettu erillisten laitteiden väliin. Väärä suuttimen suuntaus tai liitännän koko voi vaikeuttaa asennusta ja vaikuttaa suunniteltuun prosessivirtaan.
- Tunnista ylävirran lähde ja tulevan virran odotetut ominaisuudet.
- Arvioi enimmäismäärä, joka voi kertyä ennen seuraavaa siirtoa.
- Määritä tyhjennysreitti ja tarvittavat tuuletus- tai tasonvalvontaliitännät.
- Tarkista käyttöpaine ja mahdolliset paineen muutokset siirron tai sammutuksen aikana.
Nämä yksityiskohdat määrittävät, pystyykö valittu vastaanotin suorittamaan keräystehtävänsä laajemmassa järjestelmäjärjestelyssä.
3.4 PTFE-vuoratut sekoitussäiliöt
Sekoitussäiliöt yhdistävät materiaaleja tai ylläpitävät seosta tietyissä prosessiolosuhteissa. Niiden rakenne voi sisältää sekoittimen, käyttöjärjestelyn, akselin sisääntulon, ohjauslevyt tarvittaessa ja useita materiaaliliitoksia.
Kastuneita komponentteja on pidettävä täydellisenä kokoonpanona. Pääsäiliön vuorauksen yhteensopivuus ei automaattisesti vahvista jokaisen välineeseen koskettavan komponentin sopivuutta. Akseleihin liittyvät komponentit, tiivisteet, tiivisteet ja muut lisälaitteet tarvitsevat omat materiaali- ja käyttökuntotarkistuksensa.
Sekoittimen valinta vaikuttaa myös laitesuunnitteluun. Vaadittu sekoitusteho, nesteen ominaisuudet, odotettu kiintoainepitoisuus, toimintanopeus ja astian geometria voivat vaikuttaa kokoonpanoon. Mekaaniset kuormitukset sekä sekoitinkokoonpanon ja vuoratun astian välinen rajapinta tulee tarkistaa ennen valmistustietojen viimeistelyä.
- Määrittele sekoitettavat materiaalit ja odotetut muutokset käytön aikana.
- Määritä, tarvitaanko sekoitinta, ja anna asiaankuuluvat sekoitusvaatimukset.
- Tunnista akselin sisäänvientijärjestelyt, tiivisteet, instrumentointi ja muut prosessiliitännät.
- Tarkista puhdistusmenetelmä ja sisäisten kostuvien pintojen saavutettavuus.
Sekoitussovellukset vaativat koordinoitua kone- ja kemiantekniikkaa pikemminkin kuin pelkän kapasiteettiin perustuvan astian valinnan.
| Laitteen tyyppi | Ensisijainen toiminto | Tärkeimmät suunnittelun huomioiminen | Tärkeä prosessin syöttö |
|---|---|---|---|
| Reaktori | Mukauttaa kemiallisen reaktion tai muunnoksen. | Muuttuvat olosuhteet koko käyttöjakson ajan. | Reaktiovaiheet ja toiminta-alue. |
| Varastointisäiliö | Sisältää raaka-aineita, välituotteita tai prosessinesteitä. | Pitkäaikainen kosketus- ja säilytysolosuhteet. | Työtilavuus ja tallennettu väliaine. |
| Vastaanotin | Kerää materiaalia prosessivaiheesta. | Saapuvan virtauksen, keräämisen ja siirtojärjestelyt. | Sisääntuloolosuhteet ja poistovaatimukset. |
| Sekoitussäiliö | Yhdistää materiaaleja tai ylläpitää seosta. | Sekoitus, akseliliitännät ja kastuneet lisävarusteet. | Materiaalin ominaisuudet ja sekoitusvelvollisuus. |
Taulukossa on esitetty yleiset toiminnalliset erot. Lopulliset rakennustiedot on määritettävä aiottuja prosessiolosuhteita varten.
4. Kemiallisen yhteensopivuuden arviointi
Kemiallinen yhteensopivuus on lähtökohta laitteiston valinnassa, mutta se on määritettävä todellisten prosessitietojen avulla. Pelkkä kemiallinen nimi ei välttämättä kuvaa koko ympäristöä, jossa vuoraus toimii.
Tunnista välineen koko koostumus
Prosessin kuvauksessa tulee yksilöidä tärkeimmät kemikaalit ja kaikki asiaankuuluvat epäpuhtaudet, lisäaineet, reaktiotuotteet tai sivukomponentit. Seos voi käyttäytyä eri tavalla kuin yksittäinen puhdas aine, joten pelkästään pääainesosaan perustuvat oletukset voivat olla riittämättömiä.
Keskittyminen on erityisen tärkeää. Prosessivirran koostumus voi muuttua reaktion, haihdutuksen, laimentamisen, erotuksen tai materiaalin siirron aikana. Spesifikaatiossa tulee yksilöidä pitoisuusalueet, joita kostuvien pintojen odotetaan kohtaavan.
Sisältää puhdistus- ja huoltonesteet
Puhdistustoimenpiteet voivat altistaa vuorauksen aineille, joita ei ole normaalin tuotannon aikana. Huollon aikana lisätyt huuhteluaineet, puhdistusliuokset tai nesteet tulee siksi sisällyttää yhteensopivuusarviointiin aina, kun ne koskettavat sisäpintoja.
Myös lämpötilan muutokset puhdistuksen aikana voivat vaikuttaa soveltuvuuteen. Materiaalin, joka on yhteensopiva tietyn nesteen kanssa yhdessä lämpötilassa, ei pitäisi olettaa olevan sopiva kaikissa mahdollisissa lämpötilaolosuhteissa.
Harkitse altistuksen kestoa ja prosessin vaihteluita
Yhteyden kesto ja odotettu toimintajakso vaikuttavat kokonaisarviointiin. Jatkuva varastointi, toistuva eräkäyttö, ajoittainen puhdistus ja lyhyet siirtoajat edustavat erilaisia altistusmalleja.
Prosessin poikkeamat on myös otettava huomioon, jos se on kohtuudella ennakoitavissa. Tahaton sekoitus, pitoisuuden muutos tai pitkäaikainen pito voi luoda olosuhteita rutiininomaisen tuotannon ulkopuolella.
Yhteensopivuuden tarkistuslista:
- Kemialliset identiteetit ja pitoisuudet.
- Seokset, epäpuhtaudet ja asiaankuuluvat prosessin sivutuotteet.
- Normaalit, minimi- ja maksimikosketuslämpötilat.
- Puhdistusnesteet ja huoltoon liittyvä altistuminen.
- Yhteydenottoaika ja odotettavissa olevat prosessin vaihtelut.
Päällystysmateriaali, rakennusmenetelmä ja laitekokoonpano tulee tarkistaa näiden ehtojen perusteella ennen suunnitelman hyväksymistä. Jos prosessikemia on epätäydellisesti määritelty, ratkaisemattomat tiedot tulee tallentaa sen sijaan, että yhteensopivuutta käsitettäisiin vahvistettuna.
5. Lämpötila-, paine- ja tyhjiövaatimukset
Lämpötila ja paine vaikuttavat sekä polymeerivuoraukseen että koko astian kokoonpanoon. Materiaalin valinta sen kemiallisen kestävyyden perusteella arvioimatta mekaanista toiminta-aluetta voi johtaa epätäydelliseen spesifikaatioon.
Käyttölämpötila
Tallenna normaali käyttölämpötila sekä korkein ja alin lämpötila käynnistyksen, tuotannon, puhdistuksen ja sammutuksen aikana. Jos reaktiossa syntyy lämpöä tai prosessissa käytetään kuumennus- ja jäähdytyssyklejä, koko lämpötila-alue on dokumentoitava.
Lämpötila vaikuttaa polymeerin käyttäytymiseen ja voi vaikuttaa kemialliseen vuorovaikutukseen, muodonmuutokseen, läpäisyyn sekä vuorauksen ja teräsrungon välisen rajapinnan vasteeseen. Sen vaikutukset riippuvat tietystä vuorauksen rakenteesta ja käyttöolosuhteista, joten yksi yleinen lämpötilaluku ei saisi korvata suunnittelukohtaista todentamista.
Nopeat lämpötilan muutokset voivat aiheuttaa lisähuomiota. Laitteen suunnittelussa tulee ottaa huomioon odotettu lämpökierto ja sen rakenteen yhteensopivuus tämän syklin kanssa.
Positiivinen paine
Paineeritelmän tulee erottaa normaali käyttöpaine suunnittelupaineesta ja kaikista asiaankuuluvista ohimenevistä olosuhteista. Paineenmuutoksia voi tapahtua lataamisen, purkamisen, reaktion, höyryn muodostuksen tai kytkennän aikana muihin prosessilaitteisiin.
Aluksen koko, rakennemateriaalit, suuttimen yksityiskohdat, tiivistysjärjestelyt ja sovellettava suunnittelukoodi voivat vaikuttaa sallittuun toiminta-alueeseen. Koko kokoonpano on arvioitava sen sijaan, että luottaisi vain yhden komponentin arvoon.
Tyhjiö- ja alipaineolosuhteet
Tyhjiöolosuhteet vaativat nimenomaista harkintaa. Niitä voi syntyä tyhjiöprosessoinnin, höyryn tiivistymisen, pumpun käytön tai muiden prosessin vaiheiden aikana. Rutiininomaisesti ylipaineessa toimiva astia voi kohdata erilaisen mekaanisen kuormituksen, kun sen sisäinen paine laskee ulkoisen paineen alapuolelle.
PTFE-vuorauksen tuki ja aluksen yleinen rakenne on tarkistettava määritellyn tyhjiökäytön osalta. Arvioitu absoluuttinen vähimmäispaine, altistuksen kesto, käyttölämpötila ja tyhjiöjaksojen taajuus tulee sisällyttää tekniseen katsaukseen.
Tyhjiön soveltuvuuden päättäminen kemikaalien kestävyydestä tai ylipainearvosta ei riitä. Ehdotettu vuorattu kokoonpano on vahvistettava todellisten tyhjiöolosuhteiden ja toimintajärjestyksen mukaan.
Yhdistä käyttöolosuhteet yhdeksi spesifikaatioksi
Paine ja lämpötila tulee arvioida yhdessä. Maksimilämpötilaa, suunnittelupainetta ja syvintä tyhjiötä ei pidä käsitellä riippumattomina arvoina, jos ne voivat esiintyä saman käyttövaiheen aikana. Eritelmässä tulee tunnistaa käytännössä mahdolliset yhdistelmät ja osoittaa, mitkä vaiheet vaativat erillistä arviointia.
| Kunto | Tarjottavat tiedot | Design Review Focus |
|---|---|---|
| Lämpötila | Normaalit vaihteluvälit, maksimi-, minimi- ja lämpötilamuutokset. | Vuorauksen soveltuvuus ja kokoonpanon lämpökäyttäytyminen. |
| Positiivinen paine | Käyttöpaine, suunnittelupaine ja ohimenevät olosuhteet. | Rakennesuunnittelu, liitokset ja sovellettavat laitteiden arvot. |
| Tyhjiö | Pienin absoluuttinen paine, kesto ja käyttövaihe. | Vuorauksen tuki ja koko suonen soveltuvuus tyhjiössä. |
| Prosessipyöräily | Käynnistys, sammutus, puhdistus ja toistuvat käyttöjaksot. | Yhdistetyt lämpö- ja mekaaniset olosuhteet. |
6. Kapasiteetti, mitat ja laitteiden asettelu
Kapasiteetti on tärkeä parametri, mutta se ei täysin määrittele prosessiastian mittoja tai soveltuvuutta. Kahdella saman nimellistilavuuden omaavalla astialla voi olla eri korkeus, halkaisija, pään geometria, tukijärjestelyt ja liitosasettelut.
Työtilavuus ja nimelliskapasiteetti
Nimellistilavuus kuvaa aluksen ilmoitettua kapasiteettia, kun taas työtilavuus on määrä, joka on tarkoitus säilyttää tai käsitellä normaalin käytön aikana. Erottelu on erityisen tärkeä reaktoreille ja sekoitussäiliöille, joissa voidaan tarvita riittävästi tilaa sekoitukseen, höyryn muodostukseen, vaahtoon, paisumiseen tai muuhun prosessikäyttäytymiseen.
Sopiva käyttötäyttöaste riippuu prosessista ja astian suunnittelusta. Vaadittu marginaali tulee arvioida sen sijaan, että sen oletetaan olevan sama eri sovelluksissa.
Kokonaismitat ja asennustila
Vahvista suurin sallittu korkeus, halkaisija ja kokonaiskuori. Ota huomioon käytettävissä oleva kulkureitti, ovien ja aukkojen mitat, nostojärjestelyt, rakenteelliset välykset, huoltotila ja lähellä olevien laitteiden sijainti.
Kuljetus- ja asennusrajoitukset voivat myös vaikuttaa aluksen kokoonpanoon. Käyttöpaikkaansa sopiva alus saattaa silti vaatia erillisen selvityksen siitä, miten se siirretään rakennukseen tai sijoitetaan sen perustukselle.
Tuet ja liitetyt laitteet
Tukijalkojen, helmien, kannakkeiden, nostoominaisuuksien ja perustusten liitäntöjen tulee olla linjassa rakennesuunnittelun ja työpaikan olosuhteiden kanssa. Kytketyt pumput, sekoitinkäytöt, instrumentit ja putket voivat aiheuttaa lisäkuormia tai tilavaatimuksia.
Asettelun tulee jättää sopiva pääsy käyttöpisteisiin ja tarkastusalueille. Kunnossapitotarpeet on helpompi käsitellä, kun ne otetaan huomioon ennen järjestelyn viimeistelyä.
Kun mitoitettu piirustus on tarpeen
Alustava prosessikuvaus voi olla riittävä alustavien keskustelujen aikana, mutta mitoitettu järjestely tulee entistä tärkeämmäksi suunnittelun edetessä. Piirustuksessa tulee yksilöidä päämitat, suuttimien paikat, tukipisteet, pääsyaukot ja asiaankuuluvat liitännät viereisten laitteiden kanssa.
Jos laitosliitännät ovat jo olemassa, ehdotettu astia on tarkistettava käytettävissä olevan putkiston perusteella. Tarvittavat poikkeamat tulee tunnistaa ja ratkaista ennen valmistuspiirustusten hyväksymistä.
7. Suuttimet, manwayt ja prosessiliitännät
Liitännät yhdistävät aluksen muuhun tuotantojärjestelmään. Niitä voidaan tarvita lataamiseen, purkamiseen, tuuletukseen, näytteenottoon, instrumentointiin, puhdistukseen, lämpötilan valvontaan tai muihin toimintoihin. Niiden sijoitus ja rakenne vaikuttavat siihen, kuinka tehokkaasti alus voidaan asentaa, käyttää ja tarkastaa.
Suuttimen sijainti ja suunta
Jokaisella suuttimella tulee olla selkeästi tunnistettu toiminto ja sijainti. Spesifikaatiossa tai hyväksytyssä piirustuksessa tulee määrittää sen nimelliskoko, suunta, liitäntätyyppi ja kaikki asiaankuuluvat korkeus- tai kulmavaatimukset.
Tulo- ja poistoaukkojen sijoittelun tulee heijastaa suunniteltua prosessivirtausta. Viemäröinti-, materiaalinsiirto- ja pääsyvaatimukset voivat myös vaikuttaa astian geometriaan. Muutokset suuttimien sijaintiin vuoraus- tai valmistustöiden alkamisen jälkeen voivat aiheuttaa ylimääräisiä suunnittelu- ja valmistusongelmia.
Manways ja tarkastus pääsy
Kulkukäytävät ja kulkuaukot tukevat tarkastusta, puhdistusta ja huoltoa aluksen suunnittelun salliessa. Niiden mittojen ja sijaintien tulee heijastaa suunniteltua tarkastusmenetelmää, turvallisen pääsyn tarpeita ja ympäröivää laitosjärjestelyä.
Aukon yksityiskohtien tulee myös olla yhteensopivia vuorauksen kanssa. Siirtyminen aukon ja viereisen vuoratun pinnan välillä vaatii erityistä huomiota, koska siinä yhdistyvät prosessirajapinta rakenteelliseen ominaisuuteen.
Sekoittimet, instrumentit ja apukomponentit
Prosessista riippuen astia voi vaatia nesteen tasomittarin, lämpötila-anturin, paineliittimen, tarkastuslasin, sekoittimen tai lisäosia. Kaikki astiat eivät tarvitse kaikkia lisävarusteita, ja vaaditun järjestelyn tulisi perustua prosessitehtäviin yleisen luettelon sijaan.
Jokaisen kastuneen lisälaitteen yhteensopivuus on tarkistettava. Tiivisteiden, tiivisteiden, instrumenttien liitäntöjen ja liitettyjen komponenttien on oltava sopivia kemialliseen väliaineeseen ja sovellettaviin paine- ja lämpötilaolosuhteisiin.
Järjestä yhteystiedot selkeästi
Suutinaikataulu on hyödyllinen tapa välttää epäselvyyksiä. Se voi tunnistaa jokaisen yhteyden tunnisteen, toiminnon, koon, määrän, suunnan ja yhteystyypin mukaan ja piirustusviittauksia tarvittaessa.
Näiden tietojen antaminen varhaisessa vaiheessa auttaa suunnittelu- ja valmistustiimiä tarkistamaan välykset, koordinoimaan lisävarusteita ja luomaan johdonmukaisen järjestelyn ennen suunnittelun julkaisemista.
8. Vuorauksen tarkastus ja laadunvarmistus
Tarkastus tulee suunnitella osaksi laitespesifikaatiota sen sijaan, että se lisättäisiin vasta valmistuksen päätyttyä. Tarvittavat tarkastustoimet riippuvat vuorausmenetelmästä, aluksen suunnittelusta, sovellettavista standardeista, prosessiriskistä ja sopimusten hyväksymiskriteereistä.
Määritä tarkastuksen laajuus ennen tuotantoa
Tunnista vuoratuille pinnoille, rakennerungolle, liitoksille ja valmiille kokoonpanolle vaadittavat tallenteet ja tarkastukset. Eritelmästä tulee ilmoittaa, mitkä vaatimukset ovat pakollisia, mitä standardeja sovelletaan ja kuka on vastuussa tulosten tarkistamisesta.
Jos tietty vuorauksen tarkastusmenetelmä on tarkoituksenmukainen, sen menettelystä ja hyväksymisrajoista tulee sopia etukäteen. Esimerkiksi sähköinen lomatestaus voi olla merkityksellistä tietyille johtamattomille vuorauksille ja sopiville laitekokoonpanoille, mutta sen käyttö- ja testausasetukset on määritettävä kyseiselle rakenteelle. Sen ei pitäisi olettaa leviävän samalla tavalla jokaiseen vuorausprosessiin tai -paksuuteen.
Tarkista vaikeat geometriset alueet
Tarkastussuunnittelussa tulee ottaa huomioon paikat, joihin on vaikeampi päästä käsiksi tai arvioida, mukaan lukien suuttimien siirtymät, aukot, kulmat ja muut geometrian muutokset. Nämä alueet voivat vaatia erilaisia tarkastustekniikoita tai yksityiskohtaisempia piirustus- ja valmistusvalvontaa.
Silmämääräinen tarkastus, mittatarkastukset ja muut soveltuvat menetelmät on määriteltävä rakennusvaatimusten mukaisesti. Myös kaikki pakolliset painetestit tai rakenteelliset tarkastukset on yksilöitävä, jos se on olennaista laitteen suunnittelun kannalta.
Selvitä dokumentaatio ja hyväksymiskriteerit
Hyväksymisprosessissa on määriteltävä, mitä todisteita vaaditaan, ennen kuin laite voidaan luovuttaa. Projektista riippuen dokumentaatio voi sisältää hyväksyttyjä piirustuksia, materiaalitietoja, tarkastuspöytäkirjoja, testituloksia ja tallenteita hyväksytyistä poikkeamista.
Lausunnot, kuten "tarkista vuoraus huolellisesti" ovat vähemmän hyödyllisiä kuin määritelty tarkastussuunnitelma, joka yksilöi menetelmän, soveltuvan sijainnin, hyväksymiskriteerit ja vaaditut tiedot. Tarkat vaatimukset antavat valmistajalle ja asiakkaalle yhteisen perustan valmiiden laitteiden tarkastelulle.
Säilytä hyväksyttyjen muutosten jäljitettävyys
Suunnittelumuutokset tulee dokumentoida, tarkistaa ja hyväksyä vastuullisten tahojen toimesta. Yhteyden, lisävarusteen tai käyttötilan muutos voi vaikuttaa laitteen teknisten tietojen muihin osiin. Muutoksen syyn ja sen teknisen hyväksynnän kirjaaminen auttaa säilyttämään johdonmukaisuuden valmistusasiakirjojen ja lopullisen kokoonpanon välillä.
9. Laiteerittelyn laatiminen
Selkeä erittely antaa laitesuunnittelutiimille riittävästi tietoa sovelluksen arvioimiseksi ja ratkaisemattomien vaatimusten tunnistamiseksi. Sen tulee kuvata vaaditun aluksen lisäksi myös olosuhteet, joissa alus toimii.
Seuraava sekvenssi tarjoaa käytännönläheisen menetelmän suunnittelutietojen järjestämiseen.
-
Kuvaa prosessitehtävä.
Selitä, käytetäänkö astiaa reaktioon, varastointiin, keräämiseen vai sekoittamiseen. Tunnista käyttövaihe, ylä- ja alavirran liitännät ja mahdolliset erityiset prosessitoiminnot.
-
Dokumentoi kemiallinen väliaine.
Listaa asiaankuuluvat aineet, pitoisuudet, seokset, epäpuhtaudet ja puhdistusnesteet. Tunnista vaiheet, joissa koostumus muuttuu merkittävästi.
-
Määritä toiminta-alue.
Tarjoa normaalit ja äärimmäiset lämpötilat, käyttö- ja suunnittelupaineet, tyhjiöolosuhteet ja ennakoitavissa olevat siirtymät käyttötilojen välillä.
-
Määritä kapasiteetti ja mitat.
Ilmoita nimelliskapasiteetti, käyttötilavuus, päämitat, asennusrajoitukset ja tarvittava tukijärjestely.
-
Valmistele yhteysaikataulu.
Listaa tarvittavat suuttimet, aukot, tuuletusaukot, viemärit, instrumentit, sekoitinjärjestelyt ja tarvikkeet. Toimita asettelupiirustus, kun se on saatavilla.
-
Tunnista standardit ja tarkastusvaatimukset.
Ilmoita sovellettavat rakennusvaatimukset, tarkastusmenettelyt, testien odotukset, hyväksymiskriteerit ja tarvittavat asiakirjat.
-
Tarkista tekniset puutteet ennen hyväksyntää.
Kirjaa muistiin ratkaisemattomat kemialliset tiedot, ristiriitaiset mitat, epävarmat käyttöolosuhteet ja kaikki lisävarusteet, joiden yhteensopivuutta tai rakennetta ei ole vahvistettu.
Varustuserittelyn tarkistuslista
| Specification Kategoria | Tiedot vaaditaan | Arvostelun syy |
|---|---|---|
| Käsittele hakemus | Aluksen toiminta, prosessin vaiheet, materiaalin siirto ja toimintajakso. | Määrittää oikean laitetyypin. |
| Kemiallinen väliaine | Koostumus, pitoisuus, epäpuhtaudet ja puhdistusaineet. | Tukee vuorauksen yhteensopivuuden arviointia. |
| Käyttöolosuhteet | Lämpötila-alue, suunnittelupaine, tyhjiökäyttö ja ohimenevät olosuhteet. | Määrittää vaaditun toiminta-alueen. |
| Kapasiteetti ja asettelu | Työtilavuus, kokonaismitat, tukijärjestely ja asennusrajat. | Tarkistaa sopivuuden ja prosessin integroinnin. |
| Liitännät | Suuttimien koot, paikat, aukot, instrumentointi ja lisävarusteet. | Koordinoi putkisto- ja laiteliitännät. |
| Laatuvaatimukset | Tarkastusmenettelyt, testaus, hyväksymiskriteerit ja asiakirjat. | Määrittää, kuinka vaatimustenmukaisuus varmistetaan. |
Jos jotkin tiedot eivät ole käytettävissä, tunnista ne avoimina teknisiksi kohteiksi. Tämä lähestymistapa on luotettavampi kuin olettaminen mitoista, käyttöolosuhteista tai hyväksymisvaatimuksista, joita projektiryhmä ei ole määrittänyt.
10. Yleiset valinta- ja suunnitteluvirheet
Useita ongelmia voi syntyä, kun laitevalinta perustuu lyhyeen tuotekuvaukseen ilman, että aiottua palvelua määritellään täysin. Useimpia voidaan vähentää täydellisemmällä prosessikuvauksella ja teknisen eritelmän varhaisella tarkistuksella.
Valinta pelkästään kemiallisen nimen perusteella
Yhteensopivuusarvioinnin suorittamiseen ei riitä tieto, että astiassa on happoa, alkalia tai liuotinta. Pitoisuudella, seoksilla, lämpötilalla, altistuksen kestolla, puhdistusmenetelmillä ja vuorauksen rakenteella voi olla merkitystä.
Parempi lähestymistapa:Anna koko prosessiväliaine ja sen odotettu toiminta-alue ja vahvista sitten soveltuvuus todelliseen sovellukseen.
Tarjoaa vain nimellisen astian tilavuuden
Kapasiteettiluku ei määritä koko astian geometriaa, sallittua työtilavuutta, sekoittimen järjestelyä tai liitosasettelua. Riittämättömät mittatiedot voivat johtaa laitteisiin, joita ei voida helposti integroida olemassa olevaan laitokseen.
Parempi lähestymistapa:Määritä työmäärä, kokonaismitat, työpaikan rajoitukset, prosessivaatimukset ja tarvittavat liitännät yhdessä.
Kemiallisen kestävyyden oletus vahvistaa tyhjiön sopivuutta
Kemiallinen kestävyys ja paine-eron kestävyys käsittelevät erilaisia teknisiä kysymyksiä. Vuoraus ja tukirakenne on arvioitava aiottujen tyhjiöolosuhteiden ja asiaankuuluvan käyttölämpötilan mukaan.
Parempi lähestymistapa:Ilmoita pienin absoluuttinen paine, altistuksen kesto, lämpötila ja odotettu tyhjiöjakso.
Näkymä tiivisteisiin ja apukomponentteihin
Yhteensopiva päävuoraus ei pysty varmistamaan jokaisen tiivisteen, tiivisteen, sekoittimen osan, tarkastuslasin tai instrumenttiliitännön sopivuutta. Jokainen asiaankuuluva kostutettu komponentti on osa koko järjestelmää.
Parempi lähestymistapa:Sisällytä lisävarusteet ja liitäntämateriaalit tekniseen katsaukseen sen sijaan, että käsittelisit pääastiaa ainoana arviointia vaativana komponenttina.
Suuttimien asemien viimeistely liian myöhään
Myöhäiset muutokset liitoskohtiin voivat vaikuttaa sisäiseen geometriaan, putkien kohdistukseen, pääsyyn ja valmiiseen vuorauksen kokoonpanoon. Ne voivat myös aiheuttaa ristiriitoja lähellä olevien laitteiden tai asennustilojen kanssa.
Parempi lähestymistapa:Tarkista mitoitettu järjestely ja suutinkaavio ennen valmistuspiirustusten hyväksymistä.
Katsastusvaatimusten jättäminen määrittelemättä
Korroosionkestävää astiaa koskeva yleinen pyyntö ei selitä, kuinka valmis vuoraus tarkastetaan tai mitkä kriteerit määräävät hyväksynnän. Puuttuvat tiedot voivat aiheuttaa erimielisyyksiä lopullisen tarkistuksen aikana.
Parempi lähestymistapa:Sovi sovellettavista standardeista, tarkastusmenettelyistä, hyväksymiskriteereistä ja vaadituista asiakirjoista ennen tuotannon aloittamista.
Valintasäännöt:Täydellinen laitespesifikaatio yhdistää prosessin, kemiallisen väliaineen, käyttöolosuhteet, astian kokoonpanon ja tarkastusvaatimukset. Jokaisen pitäisi tukea samaa määriteltyä sovellusta.
11. Asennus, käyttö ja huolto
Laitteen soveltuvuus ei riipu pelkästään sen alkuperäisestä suunnittelusta, vaan myös siitä, kuinka alusta käsitellään, asennetaan, käytetään ja huolletaan. Asianmukaiset toimenpiteet auttavat säilyttämään vuorauksen eheyden ja tunnistamaan ongelmat ennen kuin niistä kehittyy vakavampia laiteongelmia.
Käsittely ja asennus
Kuljetus- ja nostotoimenpiteiden tulee noudattaa laitedokumentaatiota ja määrättyjä nostojärjestelyjä. Hallitsematon isku, sopimattomat nostokohdat tai huolimaton käsittely voivat vahingoittaa vuorausta tai muita kokoonpanon osia, vaikka ulkoinen astia ei vaikuttaisikaan.
Asennuksen tulee myös säilyttää aiotut tukiolosuhteet ja liitäntöjen kohdistus. Putkien pakotettu kohdistus tai suuttimien tahattomat kuormitukset voivat aiheuttaa mekaanisia rasituksia, joita ei ole otettu huomioon suunnitteluoletuksissa.
Ennen käyttöönottoa tarkista asennusasento, tukijärjestely, liitetyt putket, instrumentit ja tarvittavat lisävarusteet. Varmista, että lopullinen kokoonpano vastaa hyväksyttyjä piirustuksia ja että vaaditut käyttöä edeltävät tarkastukset on suoritettu.
Hallittu käynnistys ja sammutus
Käyttömenetelmissä tulee määritellä, kuinka astia täytetään, saatetaan käyttölämpötilaan, paineistetaan tarvittaessa ja palautetaan turvalliseen tilaan. Jos tyhjiö tai nopeat lämpötilan muutokset ovat mahdollisia, näihin olosuhteisiin on kiinnitettävä erityistä huomiota.
Menettelyissä tulee myös määrittää, kuinka prosessipoikkeamat käsitellään. Odottamattomat paineen, lämpötilan tai kemiallisen koostumuksen muutokset voivat siirtää astian hyväksytyn toiminta-alueen ulkopuolelle ja vaatia hallittua reagointia.
Siivouskäytännöt
Puhdistusmenetelmien tulee olla yhteensopivia vuorauksen, tiivisteiden, liitettyjen komponenttien ja astian käyttörajoitusten kanssa. Valittu puhdistusaine, lämpötila, kesto ja kaikki mekaaniset puhdistustoimet tulee tarkistaa tietyn rakenteen osalta.
Puhdistusmenettelyissä tulee määrittää, kuinka jäämät poistetaan, kuinka astia huuhdellaan tarvittaessa ja kuinka tarkastuskäyntejä ylläpidetään. Ei-hyväksyttyjä kemikaaleja tai aggressiivisia mekaanisia menetelmiä ei pidä ottaa käyttöön vain siksi, että päävuoraus on suunniteltu syövyttävään käyttöön.
Säännöllinen tarkastus ja huolto
Tarkastustiheyden ja -menetelmän tulee kuvastaa prosessiriskiä, käyttöolosuhteita, laitesuunnittelua ja sovellettavia huoltovaatimuksia. Käyttäjien tulee noudattaa hyväksyttyjä menettelyjä tunnistaakseen merkkejä vaurioista, vuodoista, epätavallisista toimintatavoista tai niihin liittyvien osien kulumisesta.
Kun ongelma havaitaan, arvioinnissa tulee ottaa huomioon vuoraus, asiaankuuluvat liitännät, tiivisteet ja tukiastian rakenne. Syy tulee selvittää ennen korjausten tai muutosten valintaa. Kaikkien korjausten on vastattava alkuperäistä rakennetta ja hyväksyttyjä käyttöolosuhteita.
Pidä toiminnallista kirjaa
Käyttöolosuhteita, tarkastuksia, puhdistustoimia, huoltotöitä ja hyväksyttyjä muutoksia koskevat tiedot voivat auttaa tunnistamaan toistuvia ongelmia. Niiden avulla on myös helpompi verrata todellisia käyttöolosuhteita alkuperäisen suunnittelukatsauksen aikana käytettyihin oletuksiin.
Jos prosessiolosuhteet muuttuvat merkittävästi, astia on arvioitava uudelleen ennen muutetun tullin käyttöönottoa. Yhdelle kemikaalipitoisuudelle, lämpötila-alueelle tai paineolosuhteille hyväksyttyä konfiguraatiota ei pitäisi automaattisesti olettaa sopivaksi eri palveluun.
12. Mukautetun laitteiston konfiguroinnin suunnittelu
Teollisuusastioiden on usein sovittava tiettyyn prosessisuunnitelmaan, kapasiteettivaatimuksiin ja käyttöolosuhteisiin. Mukautettu kokoonpano voi vastata näihin vaatimuksiin, jos yksityiskohdat määritellään ja arvioidaan järjestelmällisesti.
Zhuoyantarjoaa teollisia korroosionestovuorauksia ja kemiallisten laitteiden suunnittelu- ja valmistuspalveluita. Sopivasta konfiguraatiosta vuoratulle astialle voidaan keskustella suhteessa sen suunniteltuun prosessitoimintoon, tarvittavaan kapasiteetiin, toiminta-alueeseen, liitäntäkohtiin ja prosessivarusteisiin.
Yhdistä kokoonpano prosessiin
Räätälöinnin tulisi alkaa prosessivaatimuksilla eikä ennalta määrätyllä astiajärjestelyllä. Varastointisäiliö, jossa on yksinkertainen siirtotoiminto, voi vaatia erilaisen kytkentäsarjan reaktorista, jossa on sekoitin ja lisäprosessiinstrumentteja.
Tarvittavien toimintojen määrittäminen auttaa erottamaan olennaiset ominaisuudet valinnaisista lisävarusteista. Se antaa myös suunnittelutiimille selkeämmän perustan aluksen geometrian ja liitosasettelun arvioimiseen.
Selvitä tekniset yksityiskohdat ajoissa
Kapasiteetti, mitat, kemiallinen väliaine, lämpötila, paine, tyhjiövaatimukset ja suuttimien paikat tulee tarkastella yhdessä. Jos aluksen on yhdistettävä olemassa olevaan järjestelmään, asiaankuuluvat piirustukset ja liitännän mitat tulee olla saatavilla alustavan teknisen keskustelun aikana.
Tuntemattomien olosuhteiden tulee olla näkyvissä suunnittelun tarkastelun aikana. Erityisesti ratkaisematon kemiallinen yhteensopivuus, epäselvät tyhjiöolosuhteet tai epätäydelliset liitäntäpiirustukset tulee ottaa huomioon ennen kuin laitespesifikaatiota pidetään täydellisenä.
Tarkista suunnittelu ennen valmistusta
Ehdotettua rakennetta on tarkasteltava aiottuun käyttöön nähden, mukaan lukien vuorausjärjestely, rakennesuunnittelu, liitännät ja tarkastussuunnitelma. Piirustuksista ja teknisistä asiakirjoista tulee yksilöidä sovittu kokoonpano, jotta molemmat osapuolet voivat arvioida samaa suunnittelua.
Tässä vaiheessa tehtyjen muutosten vaikutus koko kokoonpanoon tulee arvioida. Tarkistettu suuttimen asento, uusi lisävaruste tai muutettu painevaatimus voi vaikuttaa muihin suunnittelupäätöksiin, eikä niitä tule käsitellä yksittäisenä muutoksena.
Tietoja tekniseen keskusteluun valmistautumiseen
- Laitetyyppi ja suunniteltu prosessitoiminto.
- Kemiallinen koostumus, pitoisuus ja asiaankuuluvat puhdistusaineet.
- Normaalit ja äärimmäiset käyttölämpötilat.
- Käyttöpaine, suunnittelupaine ja tyhjiövaatimukset tarvittaessa.
- Vaadittu nimelliskapasiteetti, työtilavuus ja kokonaismitat.
- Suutinaikataulu, liitäntäpaikat, instrumentit ja prosessitarvikkeet.
- Sovellettavat rakennusstandardit ja vuorauksen tarkastusvaatimukset.
- Asennuspiirustukset ja mahdolliset olemassa olevat laitteiden liitäntärajoitukset.
Nämä syötteet tarjoavat käytännön lähtökohdan tekniselle katsaukselle ja lainaukselle. Lopullinen laitespesifikaatio tulee vahvistaa vasta, kun asiaankuuluvat kemialliset, mekaaniset, mitta- ja tarkastusvaatimukset on arvioitu.
13. Usein kysytyt kysymykset
Seuraavat kysymykset käsittelevät yleisiä teknisiä näkökohtia määriteltäessä fluoripolymeerillä vuorattuja kemiallisia prosessiastioita.
Mihin PTFE-vuorattuja astioita ensisijaisesti käytetään?
Niitä käytetään kemiallisissa prosesseissa, joissa sisäiset kosketuspinnat vaativat korroosiosuojausta. Yleisiä astiatyyppejä ovat reaktorit, varastosäiliöt, vastaanottimet ja sekoitussäiliöt. Sopiva tyyppi riippuu prosessin tehosta, kemiallisesta väliaineesta, käyttöolosuhteista ja vaaditusta konfiguraatiosta.
Suojaako PTFE-vuori kaikilta kemikaaleilta?
Mitään materiaalia ei pidä käsitellä yleisesti sopivana kaikissa olosuhteissa. PTFE:llä on laaja kemiallinen kestävyys, mutta varsinainen käyttö vaatii silti kemiallisen identiteetin, pitoisuuden, lämpötilan, altistuksen keston ja vuorauksen rakenteen arvioinnin. Erityiset yhteensopivuusrajoitukset ja erityiset käyttöolosuhteet tulee tarkistaa ennen aluksen hyväksymistä.
Miksi PTFE-vuorattu astia vaatii myös teräsrakenteen?
Vuoraus muodostaa tarkoitetun korroosionkestävän sisäpinnan, kun taas ulompi teräsrunko antaa rakenteellista tukea. Nämä kaksi komponenttia palvelevat eri tehtäviä, ja ne on suunniteltava yhdessä. Aluksen mitat, paineolosuhteet, tuet, liitokset sekä vuorauksen ja teräsrungon välinen suhde vaikuttavat kaikki lopulliseen suunnitteluun.
Mitä tietoja tarvitaan oikean alustyypin valitsemiseen?
Aloita aiotusta prosessitoiminnosta, kemiallisesta väliaineesta, käyttölämpötilasta, paine- tai tyhjiövaatimuksista, kapasiteetista ja asennusolosuhteista. Tunnista sitten tarvittavat suuttimet, pääsyaukot, instrumentit ja lisävarusteet. Nämä tiedot auttavat erottamaan reaktorin varastosäiliöstä, säiliöstä tai sekoitussäiliöstä ja määrittämään vaaditun kokoonpanon.
Voidaanko vuorattua astiaa käyttää tyhjiöolosuhteissa?
Tyhjiöhuolto voi olla mahdollista asianmukaisesti suunnitellulla kokoonpanolla, mutta se on vahvistettava kyseiselle laitteelle. Tarkastuksen tulee sisältää absoluuttinen vähimmäispaine, käyttölämpötila, tyhjiön kesto, syklin tiheys ja vuorauksen tuki. Kemiallinen yhteensopivuus tai ylipaineluokitus ei yksin takaa tyhjiön soveltuvuutta.
Mitä tulee tarkistaa määritettäessä vuorattua sekoitussäiliötä?
Kemiallisen yhteensopivuuden, kapasiteetin, lämpötilan ja paineen lisäksi määritä tarvittava sekoitusteho ja sekoitinjärjestely. Tarkista akseliin liittyvien komponenttien, tiivisteiden, tiivisteiden ja muiden kastuneiden lisävarusteiden soveltuvuus. Myös suuttimien paikat, puhdistuspääsy, huoltovaatimukset ja asennusjärjestely tulee tarkistaa.
Mitkä tarkastusvaatimukset tulee vahvistaa ennen valmistusta?
Tunnista sovellettavat rakennusstandardit, vuorauksen tarkastusmenetelmä, hyväksymiskriteerit, rakenteelliset tarkastukset, testit ja vaaditut asiakirjat. Menetelmät, kuten silmämääräinen tarkastus, mittatarkistukset tai sähköiset lomatestit, voivat olla sopivia rakenteesta riippuen. Tarkastussuunnitelmasta tulisi sopia tietyn laitteen osalta sen sijaan, että sen oletetaan olevan samanlainen jokaiselle alukselle.
Mitä mukautetun aluksen tarjouspyyntöön tulee sisällyttää?
Ilmoita astian aiottu toiminta, kemiallinen koostumus ja pitoisuus, käyttölämpötila, paine- tai tyhjiöolosuhteet, vaadittu kapasiteetti, kokonaismitat, liitäntäjärjestelyt, lisävarusteet ja sovellettavat tarkastusvaatimukset. Olemassa olevat laitospiirustukset ja asennusrajoitukset ovat hyödyllisiä, kun aluksen on integroitava vakiintuneeseen tuotantojärjestelmään. Ratkaisemattomat tekniset olosuhteet on yksilöitävä tarkastelua varten.
14. Lopullista valintaa koskevat näkökohdat
Sopivan valitseminenPTFE-vuoratut laitteetvaatii koordinoidun arvioinnin kemiallisesta väliaineesta, vuorauksen rakenteesta, astian rakenteesta, käyttöolosuhteista ja prosessiliitännöistä. Reaktorit, varastosäiliöt, säiliöt ja sekoitussäiliöt palvelevat eri tehtäviä, joten niiden kokoonpanot tulisi kehittää niiden suunniteltujen tehtävien mukaan eikä niitä käsitellä vaihdettavina säiliöinä.
Täydellisen teknisen eritelmän tulee määrittää kemiallinen koostumus ja pitoisuus, lämpötila, ylipaine tai tyhjiö, kapasiteetti, mitat, liitäntäpaikat, lisävarusteet ja tarkastuskriteerit. Asennus, puhdistus, huolto ja ennakoitavissa olevat prosessin vaihtelut tulee myös ottaa huomioon suunnittelun arvioinnissa.
Näiden tietojen antaminen ajoissa auttaa luomaan selkeän perustan ehdotetun laitteiston arvioinnille. Se helpottaa myös puuttuvien tietojen tunnistamista, prosessiyhteyksien koordinointia ja suunnitteluvaatimusten vahvistamista ennen valmistuksen aloittamista.
Keskustele kemiallisten laitteiden vaatimuksistasi
Aloita tekninen keskustelu sopivasta kokoonpanosta jakamalla prosessiväliaine, pitoisuus, käyttölämpötila, paine- tai tyhjiöolosuhteet, vaadittu astian kapasiteetti ja liitäntäasettelu.
Lähetä laitevaatimukset
