Kuinka PFA-pinnoitetut laitteet voivat parantaa korroosiontorjuntaa monimutkaisissa kemiallisissa prosesseissa?

Syövyttävät prosessiaineet, vaativat käyttöolosuhteet ja tiukat pinnan puhtausvaatimukset voivat tehdä laitemateriaalien valinnasta monimutkaisen suunnittelutehtävän. Perfluorialkoksialkaani (PFA) -pinnoite muodostaa fluoripolymeerisuojan metallisubstraatin päälle, mikä auttaa suojaamaan alla olevaa pintaa yhteensopivilta kemiallisilta väliaineilta. Päällystetyn astian soveltuvuus riippuu muustakin kuin pelkästä kemikaalien kestävyydestä: pinnoitteen eheys, lämpötila, paine, laitteiston geometria ja suunniteltu prosessi on arvioitava yhdessä.

Tämä opas selittää, kuinka PFA-pinnoitettuja astioita käytetään varastoinnissa, materiaalin keräämisessä, sekoittamisessa ja erottelussa. Siinä tarkastellaan pinnoitteen ominaisuuksia, laitteiden kokoonpanoja, kemiallista yhteensopivuutta, tarkastusmenetelmiä, käyttörajoja, puhdistusmenetelmiä ja teknisiä eritelmiä. Tavoitteena on auttaa prosessiinsinöörejä määrittelemään tarvittavat tiedot sopivan konfiguraation arvioimiseksi ennen laitteiden suunnittelun ja valmistuksen viimeistelyä.

Sisällysluettelo

Valitse alla oleva osio tutkiaksesi materiaalin valintaa, astian suunnittelua, tarkastuksia ja sovelluskohtaisia näkökohtia.

PFA-pinnoitustekniikan ymmärtäminen
Tärkeät pinnoitteen ominaisuudet
Neljä päälaitteiden kokoonpanoa
Kemiallinen yhteensopivuus ja prosessiväliaineet
Lämpötila, paine ja tyhjiöolosuhteet
Monimutkainen geometria ja pinnoitteen peitto
Tarkastus ja laadunvarmistus
Teolliset sovellukset
Puhdistus, huolto ja käyttötavat
Pinnoitetut laitteet ja levyvuoratut laitteet
Teknisen eritelmän laatiminen
Yleisimmät valintavirheet
Mukautetun konfiguroinnin ja suunnittelun tarkistus
Usein kysytyt kysymykset
Lopulliset tekniset huomiot

1. PFA-pinnoitustekniikan ymmärtäminen

Kemialliset laitteet käsittelevät usein happoja, emäksiä, liuottimia, välituotteita ja seoksia, jotka voivat vahingoittaa paljaita metallipintoja. Sopivan materiaalin valitseminen on siksi olennaista, kun prosessi vaatii luotettavaa suojausta, hallittua materiaalikosketusta ja tasaista laitteiston suorituskykyä. Monissa sovelluksissa astian rakenteeseen käytetty materiaali ja prosessille altistettu materiaali palvelevat erilaisia teknisiä tarkoituksia.

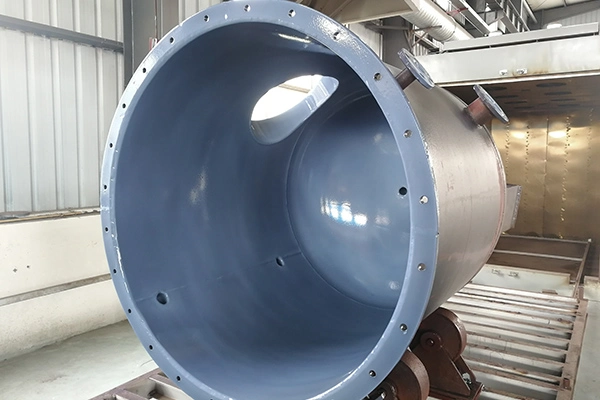

PFA-pinnoitetut laitteetkäytä metallin sisäpinnalle levitettyä PFA-pinnoitetta korroosionkestävän suojan muodostamiseksi yhteensopiville prosessiväliaineille. Metallisubstraatti antaa rakenteellista tukea, kun taas polymeeripinnoite muodostaa halutun kosketuspinnan. Tätä järjestelyä voidaan harkita prosessiastioissa ja sisärakenteissa, joissa vaaditaan suojaava fluoripolymeeripinta.

PFA tarkoittaa perfluorialkoksialkaania, fluoripolymeeriä, joka tunnetaan laajasta kemiallisesta kestävyydestä ja lämpösuorituskyvystä. Sen ominaisuudet tekevät siitä hyödyllisen valituissa kemiallisissa prosessointiympäristöissä, mukaan lukien sovellukset, joissa pinnan puhtaus ja vähäinen suora kosketus prosessiväliaineen ja alustan välillä ovat tärkeitä.

Kuinka suojamuovi toimii

Pinnoite erottaa prosessiväliaineen alla olevasta metallista, kun pinnoite on jatkuva, asianmukaisesti levitetty ja soveltuu määritettyyn käyttöön. Kemiallinen kestävyys on vain yksi osa tätä toimintoa. Pinnoitteen eheydellä on myös merkitystä, koska paikalliset viat, vauriot tai sopimattomat käyttöolosuhteet voivat heikentää aiottua estettä.

Toisin kuin erillisessä levyvuorauksessa, jossa käytetään esivalmistettua polymeerikerrosta, joka on asennettu astian sisään, alustalle levitetään pinnoite. Sovelluksesta ja prosessista riippuen pinnoitusmenetelmää voidaan harkita sisäpinnoille, joissa on monimutkaisia muotoja, useita siirtymiä tai yksityiskohtia, jotka vaativat huolellista peittämistä.

Tietyn sovelluksen soveltuvuus riippuu alustan valmistelusta, levitysmenetelmästä, pinnoitteen paksuudesta, pinnan geometriasta, kovettumis- tai käsittelyvaatimuksista ja tarkastussuunnitelmasta. Näitä elementtejä tulisi arvioida osana laitesuunnittelua sen sijaan, että niitä tulisi käsitellä erillisinä jälkikäteen.

Miksi metallialustalla on edelleen merkitystä

Pinnoite ei korvaa asianmukaisesti suunnitellun aluksen tarvetta. Metallirunko tulee suunnitella laitteiston rakenteellisia kuormituksia, mittoja, liitoksia, tukijärjestelyä ja soveltuvaa paine- tai tyhjiökäyttöä varten. Korroosionkestävä pinta ei voi kompensoida mekaaniseen käyttöönsä sopimatonta astian runkoa.

Samoin alustan geometria vaikuttaa pinnoitusjärjestelmään. Kulmat, sisäiset siirtymät, liitosaukot ja muut monimutkaiset ominaisuudet saattavat vaatia erityistä huomiota pinnan valmistelun, levityksen ja tarkastuksen aikana. Ehdotetun rakenteen tulisi tarjota pääsy pinnoitteen levittämiseen ja tarkistamiseen, jos prosessi vaatii suojaa.

Tekninen periaate:Arvioi pinnoite ja sen pohjarakenne yhtenä laitejärjestelmänä. Kemiallisen yhteensopivuuden, esteen eheyden, rakennesuunnittelun ja prosessiolosuhteiden on tuettava suunniteltua sovellusta.

Aloita prosessivelvollisuudesta

Ennen kuin valitset suonen, määritä rooli, joka sen on suoritettava. Varastosäiliö säilyttää materiaalin tietyn ajan. Vastaanotin kerää materiaalia toisesta toiminnasta. Sekoitussäiliö tukee sekoittamista tai sekoitusta, kun taas kolonni tarjoaa ympäristön erotusprosessille. Jokainen tehtävä asettaa erilaiset vaatimukset geometrialle, liitoksille, lisälaitteille ja käyttöolosuhteille.

Tämän toiminnon varhainen määrittely antaa käytännön perustan pinnoitusjärjestelmän ja laitekokoonpanon arvioinnille. Se auttaa myös estämään sen, että yleinen spesifikaatio jättää huomiotta prosessin ominaisuuden, joka vaikuttaa lopulliseen suunnitteluun.

2. Tärkeät pinnoitteen ominaisuudet

PFA-pinnoite valitaan materiaalin ja pinnan ominaisuuksien yhdistelmän perusteella. Kunkin ominaisuuden tärkeys riippuu kemiallisesta väliaineesta, tarvittavasta pinnan suojausasteesta, laitesuunnittelusta ja siitä, miten astiaa käytetään ja puhdistetaan.

Korroosionkestävyys

PFA kestää useita syövyttäviä kemikaaleja, joten se sopii sovelluksiin, joissa paljas metallipinta ei välttämättä tarjoa vaadittua käyttöikää tai materiaalien yhteensopivuutta. Mikään valinta ei kuitenkaan saisi perustua pelkästään kemikaalin yleiskuvaukseen happona, alkalina, liuottimena tai hapettavana aineena.

Tarkka kemiallinen koostumus, pitoisuus, lämpötila, kosketuksen kesto ja prosessijärjestys vaikuttavat kaikki yhteensopivuuden arviointiin. Seokset ja muuttuvat prosessikoostumukset vaativat erityistä huomiota, koska niiden käyttäytyminen voi poiketa eristetyn kemikaalin käyttäytymisestä.

Pinnan sileys ja puhdistettavuus

Sileä polymeeripinta voi auttaa vähentämään prosessijäämien kerääntymistä ja helpottaa puhdistusta sopivissa laitekokoonpanoissa. Tämä ominaisuus voi olla merkityksellinen hienokemiallisissa ja farmaseuttisissa prosesseissa, joissa jäännösmateriaalien poistaminen on tärkeä käyttövaatimus.

Pelkkä pinnan sileys ei kuitenkaan takaa puhdistettavuutta. Laitteen geometria, kuolleet alueet, tyhjennettävyys, jäännöksen tyyppi, yhteensopivuus puhdistusaineiden kanssa ja puhdistusmenettely vaikuttavat siihen, kuinka tehokkaasti astia voidaan puhdistaa. Sisäiset suuttimet, kulmat, sekoittimen liitännät ja muut siirtymät tulee ottaa huomioon kokonaissuunnittelua arvioitaessa.

Kosketuspinnan ohjaus

Jatkuva, sopiva pinnoite voi vähentää suoraa kosketusta prosessiväliaineen ja metallialustan välillä. Tämä voi olla merkityksellistä silloin, kun metallikosketuksen tai mahdollisen saastumisen hallinta on tärkeää. Todellinen tulos riippuu pinnoitteen eheydestä, kemiallisesta prosessista ja sovellukselle vahvistetuista kontaminaation torjuntavaatimuksista.

Korkean puhtauden huollossa koko järjestelmä on arvioitava sen sijaan, että oletetaan, että fluoripolymeeripinnoite täyttää automaattisesti kaikki puhtausvaatimukset. Pinnoitteen kunto, laitteiden puhtaus, liitetyt komponentit, puhdistusmenetelmät ja materiaalin pysymisen mahdollisuus vaikuttavat kaikki arviointiin.

Lämpöteho

PFA:ta voidaan käyttää valituissa sovelluksissa, joihin liittyy kohonneita tai alempia lämpötiloja. Tämän laitevalikoiman tuotetiedoissa on lämpötila-alue -20°C - 260°C. Tätä tulisi käsitellä teknisen arvioinnin ilmoitettuna vaihteluvälinä, ei yleisenä toimintarajana jokaiselle astialle, pinnoitusjärjestelmälle, kemikaalille tai paineelle.

Asianmukainen käyttöraja on vahvistettava tietylle laitteelle ja koko käyttöjaksolle. Lämpötila voi vaikuttaa polymeerin käyttäytymiseen, kemialliseen yhteensopivuuteen sekä pinnoitteen ja metallialustan väliseen vuorovaikutukseen. Lämmitys, jäähdytys, toistuvat lämpösyklit ja äkilliset lämpötilan muutokset tulee siksi tunnistaa suunnittelun aikana.

Peittävyyden ja pinnoitteen eheys

Pinnoitteen toiminta riippuu sen kunnosta vaaditulla sisäpinnalla. Tasainen peitto ja sopiva paksuus ovat tärkeitä, kun taas reiät tai vauriot voivat vaarantaa paikallisen suojan. Pinnan esikäsittely ja levityksen valvonta ovat näin ollen tärkeitä näkökohtia valmistuksen aikana.

Tarkastusmenetelmän ja hyväksymiskriteerien tulee olla sopivia pinnoitusjärjestelmään ja astian suunnitteluun. Päällystysvaatimuksessa tulee yksilöidä suojeltavat alueet, sovellettavat paksuusvaatimukset ja tarkastustodisteet, jotka vaaditaan ennen laitteen hyväksymistä.

Arvioi kemiallinen kestävyys suhteessa todelliseen väliaineeseen ja käyttöolosuhteisiin.
Harkitse pinnan viimeistelyn ja astian geometrian vaikutusta puhdistukseen.
Määritä tarvittaessa kosketuspinta- ja kontaminaatiohallintavaatimukset.
Vahvista koko laitekokoonpanon lämpötila- ja painerajat.
Määritä pinnoitteen tarkastusmenetelmät ja hyväksymiskriteerit ennen tuotantoa.

3. Neljä päälaitteiden kokoonpanoa

Pinnoitetut astiat palvelevat erilaisia tehtäviä prosessilaitoksessa. Varastointisäiliöt, säiliöt, sekoitussäiliöt ja kolonnit saattavat vaatia korroosiosuojausta, mutta niiden muodot, liitokset, sisäiset komponentit ja toimintajaksot eivät ole keskenään vaihdettavissa.

3.1 PFA-pinnoitetut varastosäiliöt

Varastosäiliöissä säilytetään yhteensopivia kemiallisia materiaaleja, raaka-aineita, välituotteita tai prosessinesteitä, kunnes niitä käytetään tai siirretään toiseen toimintoon. Näissä sovelluksissa pinnoite voi pysyä kosketuksessa varastoidun väliaineen kanssa pidemmän aikaa.

Valintaprosessissa tulee ottaa huomioon varastoidun väliaineen koostumus ja pitoisuus, odotettu säilytysaika, minimi- ja maksimilämpötilat sekä täyttö- ja tyhjennysmenettelyt. Prosessikuvauksen tulee kattaa myös kaikki puhdistusaineet, jotka joutuvat kosketuksiin sisäpinnan kanssa.

Kapasiteetti tulee määritellä sekä vaaditun työtilavuuden että astian nimellistilavuuden perusteella. Lopullisen geometrian on otettava huomioon aiottu nestetaso, asennusjärjestely, liitännät ja mahdolliset lisäprosessivaatimukset.

Vahvista varastoitava aine tai seos ja sen käyttöolosuhteet.
Määritä nimellistilavuus, käyttötilavuus ja päämitat.
Tunnista imu-, poisto-, tyhjennys-, tuuletus- ja instrumentointivaatimukset tarvittaessa.
Tarkista pääsy tarkastusta, puhdistusta ja rutiinihuoltoa varten.

Hyvin määritellyt varastointivaatimukset yhdistävät materiaalien yhteensopivuuden asennuksen käytännön vaatimuksiin. Alus tulee arvioida sekä sen suojaustoiminnon että sen liitäntöjen suhteen ympäröivään järjestelmään.

3.2 PFA-pinnoitetut vastaanottimet

Vastaanottimet keräävät materiaalit ylävirtausvaiheesta ennen kuin sisältö siirretään, käsitellään edelleen tai ohjataan laitoksen toiseen osaan. Prosessista riippuen sisääntuleva materiaali voi olla nestettä, kondensaattia, välituotetta tai virtaa, jonka koostumus muuttuu käytön aikana.

Vastaanottotehtävä määrää tarvittavan äänenvoimakkuuden ja liitäntäjärjestelyn. Suunnittelijoiden tulee ymmärtää tuleva virtaus, kuinka paljon materiaalia voi kertyä ennen seuraavaa siirtoa ja voiko paine tai lämpötila muuttua keräämisen ja purkamisen aikana.

Vastaanottimessa voi olla useita liitäntöjä materiaalin sisääntuloa, purkamista, tuuletusta, tason valvontaa tai muita toimintoja varten. Heidän asemansa tulisi sovittaa yhteen prosessin asettelun, salaojitustarpeiden ja pääsyvaatimusten kanssa. Sisäisen pinnoitteen on oltava sopiva astiaan joutuvalle materiaalille, mukaan lukien olennaiset muutokset sen koostumuksessa.

Tunnista ylävirran laitteet ja tulevan virran ominaisuudet.
Määritä odotettu akkumulaatiotilavuus ja siirtotaajuus.
Määritä tulo-, poisto-, tuuletus- ja valvontaliitännät.
Harkitse paineen muutoksia, kondensaatiota ja lämpötilan vaihteluita tarvittaessa.

Näiden toimintatietojen määrittäminen auttaa määrittämään vastaanottimen tarkoituksen laajemmassa prosessijärjestelmässä ja tarjoaa selkeän perustan sen konfiguroinnin viimeistelemiselle.

3.3 PFA-pinnoitetut sekoitussäiliöt

Sekoitussäiliöt yhdistävät kahta tai useampaa materiaalia tai ylläpitävät seosta kontrolloiduissa käyttöolosuhteissa. Tehtävästä riippuen varusteisiin voi kuulua sekoitin, akselin sisääntulo, käyttöyksikkö, tiivisteet, instrumentointi ja lisämateriaaliliitännät.

Säiliön pinnoite on vain yksi komponentti koko materiaalikosketusjärjestelmässä. Kaikki muut kastuneet osat, mukaan lukien tiivisteet ja tiivisteet, on harkittava erikseen yhteensopivuuden varmistamiseksi prosessiväliaineen kanssa. Niiden lämpötila- ja painerajojen on myös oltava laitteiston käytön mukaisia.

Mekaaniset vaatimukset vaikuttavat myös kokoonpanoon. Odotetut nesteen ominaisuudet, sekoitustavoite, vaadittu toimintanopeus ja prosessin käyttäytyminen tulee määrittää ennen sekoitinjärjestelyn viimeistelyä. Sekoituskokoonpanon ja pinnoitetun astian välinen rajapinta tulee tarkistaa, jotta mekaanista kuormitusta ja pääsyä koskevia vaatimuksia huomioidaan.

Kuvaile sekoitettavat materiaalit ja merkitykselliset muutokset käytön aikana.
Määritä sekoitusobjekti ja tarvittava sekoitinjärjestely.
Tunnista akselin läpiviennit, tiivisteet, tiivisteet, instrumentit ja muut lisävarusteet.
Tarkista siivouspääsy ja sisäisten ominaisuuksien jäämien poistaminen.

Lopullisen järjestelyn tulee täyttää prosessin vaatimukset olettamatta, että sama sekoitin tai liitäntäjärjestely soveltuu jokaiseen sekoitussovellukseen.

3.4 PFA-pinnoitetut kolonnit

Pinnoitettuja kolonneja voidaan käyttää erotusoperaatioissa, kuten tislauksessa ja rektifioinnissa, kun prosessi vaatii korroosionkestävän sisäpinnan. Niiden kokoonpano riippuu erotusvelvollisuudesta, käyttöolosuhteista, prosessimateriaaleista ja sisäisten komponenttien rakenteesta.

Toisin kuin yksinkertainen varastosäiliö, kolonni voi sisältää useita sisäisiä ominaisuuksia, jotka vaikuttavat prosessivaiheiden väliseen kosketukseen. Suunnittelusta riippuen järjestely voi sisältää sisäisiä rakenteita ja liitoksia, jotka on sovitettava yhteen pinnoitusprosessin ja tarkastusvaatimusten kanssa.

Prosessinsinöörien tulee määritellä aiottu erotustehtävä, käyttölämpötila ja paine, materiaalikoostumus ja niihin liittyvien laitteiden vaatimukset. Ehdotetun pinnoitustavan tulee olla sopiva pilarin geometriaan ja suojausta vaativiin sisäpintoihin.

Kuvaile suunniteltu erotusprosessi ja asiaankuuluvat käyttövaiheet.
Tunnista prosessiväliaineet ja odotetut muutokset koostumuksessa.
Anna kolonnin mitat, liitäntäpaikat ja sisäiset konfigurointitiedot.
Määritä, miten pinnoitteen peittävyys ja eheys arvioidaan asiaankuuluvilla pinnoilla.

Laitteistospesifikaatioiden tulisi heijastaa todellista erotusprosessia sen sijaan, että kolonnia käsitettäisiin erimuotoisena varastosäiliönä.

Laitteen tyyppi	Ensisijainen toiminto	Suunnittelun pääpainopiste	Keskeiset tiedot
Varastointisäiliö	Säilyttää kemialliset materiaalit tietyn ajan.	Suojaus, varastointiolosuhteet ja siirtoon pääsy.	Varastoitu väliaine ja työtilavuus.
Vastaanotin	Kerää materiaalia alkupään prosessista.	Sisääntuleva virtaus, kerääntyminen ja purkautuminen.	Siirtojärjestys ja yhteysasettelu.
Sekoitussäiliö	Yhdistää materiaaleja tai ylläpitää seosta.	Sekoitus, akseliliitännät ja kastuneet lisävarusteet.	Sekoitusvelvollisuus ja materiaaliominaisuudet.
Sarake	Tukee erotusprosessia.	Sisäinen konfigurointi ja prosessiolosuhteet.	Erovelvollisuus ja sisäinen järjestely.

Nämä ovat yleisiä toiminnallisia eroja. Todelliset mitat, pinnoitusmenetelmät ja käyttörajat on määritettävä määritellylle laitteelle ja prosessille.

4. Kemiallinen yhteensopivuus ja prosessiväliaineet

Kemiallinen yhteensopivuus tulee varmistaa käyttämällä todellisia prosessitietoja eikä laajaa materiaaliluokkaa. Vaikka PFA kestää useita syövyttäviä kemikaaleja, tietyn pinnoitteen soveltuvuus riippuu koostumuksesta, pitoisuudesta, lämpötilasta ja altistuksen kestosta.

Tunnista täydellinen kemiallinen koostumus

Aloita luetteloimalla aineet, jotka joutuvat kosketuksiin pinnoitetun pinnan kanssa. Sisällytä tärkeimmät ainesosat, merkitykselliset epäpuhtaudet, lisäaineet, välituotteet ja reaktiotuotteet. Jos prosessissa on seos, koko koostumus on kuvattava niin tarkasti kuin saatavilla olevat prosessitiedot sallivat.

Kemiallinen nimi yksinään ei välttämättä kuvaa tiivistetyn liuoksen tai monikomponenttisen seoksen käyttäytymistä. Samoin astiaan tuleva koostumus voi poiketa myöhemmin erässä tai erotusvaiheen jälkeen läsnä olevasta koostumuksesta.

Prosesseissa, joihin liittyy muuttuvia kemiallisia olosuhteita, määritä tärkeät vaiheet erikseen. Tämä mahdollistaa pinnoitteen arvioinnin materiaaleihin nähden, joita se saattaa kohdata koko käyttöjakson aikana.

Ota huomioon pitoisuus ja lämpötila

Konsentraatio voi vaikuttaa yhteensopivuuden arviointiin, varsinkin jos prosessi sisältää laimentamisen, haihdutuksen, konsentroimisen tai reaktion. Erittelyssä tulee erottaa tyypilliset arvot minimi- ja maksimiolosuhteista, joita laite voi kokea.

Lämpötila on arvioitava koostumuksen ohella. Pinnoite voi kohdata erilaisia olosuhteita normaalin käytön, lämmityksen, jäähdytyksen, puhdistuksen tai sammutuksen aikana. Sen soveltuvuus tulee varmistaa sovelluksen kannalta merkityksellisille kemiallisen koostumuksen ja lämpötilan yhdistelmille.

Sisällytä puhdistusaineet ja apuaineet

Puhdistus voi altistaa sisäpinnan aineille, jotka eivät ole osa normaalia tuotantoa. Puhdistusliuokset, huuhtelunesteet ja huoltoon liittyvät kemikaalit tulisi siksi sisällyttää yhteensopivuustarkistukseen aina, kun ne koskettavat pinnoitetta.

Täydellä puhdistusmenettelyllä on myös merkitystä. Sen lämpötila, altistusaika ja mekaaniset vaikutukset voivat vaikuttaa laitteeseen, vaikka itse puhdistuskemikaali olisi yhteensopiva polymeerin kanssa. Myös tiivisteiden, tiivisteiden ja muiden kastuneiden osien yhteensopivuus tulee varmistaa.

Harkitse kosketuksen kestoa ja käyttövaihteluita

Varastointiastia voi altistaa pinnoitteensa väliaineelle pitkäksi aikaa, kun taas vastaanotin voi kohdata lyhyemmän mutta toistuvan kosketuksen. Sekoitusastia voi kokea vaihtelevampia paikallisia olosuhteita, kun materiaaleja yhdistetään. Nämä erilaiset tehtävät tulee kuvata arvioitaessa pinnoitteen soveltuvuutta.

Myös kohtuullisesti ennakoitavissa olevat prosessipoikkeamat tulee ottaa huomioon. Odottamattomat pitoisuuden muutokset, pitkittyneet pitoajat tai tahaton materiaalien yhdistelmä voivat siirtää prosessin pois sen normaaleista käyttöolosuhteista. Laitteen eritelmissä tulee yksilöidä sellaiset skenaariot, joissa ne voivat vaikuttaa pinnoitteeseen tai astian eheyteen.

Yhteensopivuuden tarkistuslista:

Kemialliset tunnisteet, pitoisuudet ja asiaankuuluvat seokset.
Prosessin vaiheet, joissa kemiallinen koostumus muuttuu.
Minimi-, normaali- ja maksimikosketuslämpötilat.
Puhdistusnesteet ja muut apuaineet, jotka joutuvat kosketuksiin pinnoitteen kanssa.
Odotettu kontaktin kesto ja asiaankuuluvat prosessipoikkeamat.

Jos tärkeitä kemiallisia tietoja ei ole saatavilla, kirjaa epävarmuus teknistä tarkistusta varten. Yhteensopivuutta ei pidä katsoa vahvistetuksi yksinkertaisesti siksi, että yleinen materiaalikuvaus viittaa kestävyyteen ensisijaiselle kemikaalille.

5. Lämpötila, paine ja tyhjiöolosuhteet

Käyttöolosuhteet vaikuttavat pinnoitteeseen ja metalliastiaan yhdessä. Lämpötila vaikuttaa polymeerin käyttäytymiseen ja kemialliseen yhteensopivuuteen, kun taas paine- ja tyhjiöolosuhteet vaikuttavat koko kokoonpanolle asetettuihin mekaanisiin vaatimuksiin. Nämä parametrit tulee arvioida ennen kokoonpanon hyväksymistä.

Lämpötilarajat ja lämpökierto

Mukana toimitetuissa tuotetiedoissa luetellaan laitteen käyttölämpötila-alue -20°C - 260°C. Tämä alue on vahvistettava yksittäisen pinnoitusjärjestelmän, astian rakenteen, kemiallisen väliaineen ja käyttöolosuhteiden mukaan. Sitä ei pidä tulkita takuuksi siitä, että jokainen kokoonpano sopii koko valikoimalle.

Spesifikaatioissa tulee yksilöidä normaali lämpötila, enimmäis- ja vähimmäislämpötilat sekä odotetut lämpötilan muutokset käynnistyksen, käytön, puhdistuksen ja sammutuksen aikana. Jos reaktiossa syntyy lämpöä tai prosessissa käytetään lämmitys- ja jäähdytyssyklejä, nämä vaiheet on sisällytettävä arviointiin.

Nopeat lämpötilan muutokset voivat aiheuttaa lisävaatimuksia polymeeripinnoitteen ja metallialustan väliselle suhteelle. Suunnittelijoiden tulee ottaa huomioon odotettu sykli, kesto ja tiheys määrittäessään, onko ehdotettu laite asianmukainen.

Ylipainekäyttö

Kirjaa ylös normaali käyttöpaine, suunnittelupaine ja ennakoitavissa olevat ohimenevät olosuhteet. Materiaalin lataus, höyryn muodostuminen, reaktio, purkaminen ja liitännät muihin prosessilaitteisiin voivat aiheuttaa paineen muutoksia, jotka vaikuttavat astian suunnitteluun.

Astian painekyky riippuu rakennesuunnittelusta ja tarvittavista lisävarusteista, ei pelkästään pinnoitemateriaalista. Runko, liitokset, suuttimet, kannet ja muut painetta sisältävät ominaisuudet on arvioitava sovellettavien suunnitteluvaatimusten mukaisesti.

Tyhjiöolosuhteet

Tyhjiöhuolto vaatii nimenomaista arviointia, koska se tuottaa paine-eron, joka eroaa ylipainekäytöstä. Tyhjiötä voi esiintyä käsittelyn, kondensoitumisen, pumppauksen tai muiden käyttövaiheiden aikana.

Eritelmissä on yksilöitävä absoluuttinen vähimmäispaine, lämpötila, jossa tyhjiö voi esiintyä, altistuksen kesto ja odotettu jaksojen lukumäärä. Rakenteen ja pinnoitusjärjestelmän tulee olla näihin olosuhteisiin sopivia.

Pelkkä kemiallinen kestävyys ei takaa tyhjiön soveltuvuutta. Ylipaineisen astian soveltuvuutta ei myöskään saa pitää todisteena siitä, että sama kokoonpano kestää määritellyn tyhjiökäytön.

Arvioi yhdistetty toiminta-alue

Lämpötila, paine ja kemiallinen koostumus tulee arvioida yhdessä. Jos maksimilämpötila ja äärimmäinen paine tai tyhjiö voivat esiintyä saman prosessivaiheen aikana, tämä yhdistelmä on tunnistettava. Jos käyttövaiheilla on erilaiset vaatimukset, suunnittelukatsauksen tulee heijastaa jokaista vaihetta sen sijaan, että yhdistettäisiin toisiinsa liittymättömät rajat yhdeksi oletetuksi olosuhteeksi.

Parametri	Vaaditut tiedot	Engineering Review
Lämpötila	Normaali alue, ääriarvot ja lämpökierto.	Pinnoitteen soveltuvuus ja kokoonpanon lämpökäyttäytyminen.
Positiivinen paine	Käyttöpaine, suunnittelupaine ja transientit.	Rakennesuunnittelu ja painetta sisältävät komponentit.
Tyhjiö	Minimi absoluuttinen paine, kesto ja lämpötila.	Koko astian soveltuvuus määritellylle paine-erolle.
Prosessipyöräily	Käynnistys, sammutus, puhdistus ja toistuvat muutokset.	Yhdistetyt lämpö-, mekaaniset ja kemialliset olosuhteet.

6. Monimutkainen geometria ja pinnoitteen peitto

Sisäinen geometria voi vaikuttaa sekä pinnoitteen levitykseen että valmiin laitteen kykyyn suorittaa prosessitehtävänsä. Tasaiset tai suhteellisen suoraviivaiset pinnat aiheuttavat erilaisia käyttöhaasteita kuin astioissa, joissa on useita aukkoja, sisäisiä siirtymiä, kapeita alueita ja monimutkaisia liitoksia.

Ymmärrä sisäpinnan asettelu

Ennen kuin valitset pinnoitejärjestelyn, tunnista kaikki suojaavat pinnat. Sisällytä astian pääseinä, sisäiset liittimet, suuttimet, liitännät ja muut prosessikosketusalueet, joissa spesifikaatiot edellyttävät pinnoitettua pintaa.

Piirustuksista tulee tehdä selväksi, mitkä pinnat ovat mukana ja mihin pinnoitettu raja päättyy. Tämä on erityisen hyödyllistä, kun astiassa on useita liitostyyppejä tai eri valmistusmenetelmillä valmistettuja komponentteja.

Kiinnitä huomiota siirtymiin ja aukkoihin

Suutinaukot, kulmat, halkaisijan muutokset ja sisäiset siirtymät saattavat vaatia enemmän huomiota kuin suuri, helposti saavutettavissa oleva pinta. Niiden geometria voi vaikuttaa pinnoitteen pääsyyn, peittoon, tarkastukseen ja valmiin kerroksen tasaisuuteen.

Nämä alueet tulee ottaa huomioon laitteiden suunnittelussa, ei vasta valmistuksen alkamisen jälkeen. Jos pääsyä on rajoitettu, valmistussuunnitelmassa on määriteltävä, kuinka pinnoite levitetään ja kuinka se tarkistetaan vaadittujen kriteerien mukaisesti.

Koordinoi geometria tarkastuksen kanssa

Pinnoitteen peitto ja pinnoitteen tarkastus liittyvät läheisesti toisiinsa. Maalaustyön aikana vaikeasti tavoitettavissa olevaa pintaa voi olla vaikea tutkia myös pinnoituksen jälkeen. Suunnittelussa tulee ottaa huomioon laitteelle valitut tarkastusmenetelmät.

Vaadittu paksuus, peittävyys ja eheystarkistukset on määriteltävä tietyn pinnoitteen rakenteen mukaan. Tarkastussuunnitelmassa tulee määrittää, mitkä pinnat tutkitaan, miten ne arvioidaan ja mitkä tulokset hyväksytään.

Harkitse pinnan valmistelua ja valmistusta

Päällystysprosessi alkaa ennen polymeerin levittämistä. Pinnan esikäsittely, alustan kunto ja pääsy vaadituille alueille voivat vaikuttaa valmistusprosessiin. Tarkat valmistelu- ja levitysvaatimukset riippuvat valitusta menetelmästä ja laitesuunnittelusta.

Mittamuutokset tai myöhäiset muutokset voivat vaikuttaa pintaan, joka on käytettävissä levitettäväksi ja tarkastettavaksi. Tästä syystä astian konfiguraatio tulee tarkistaa ennen valmistuspiirustusten ja pinnoitusvaatimusten viimeistelyä.

Tasapainottaa pinnoitusvaatimukset prosessitoimintojen kanssa

Astian sisäisen rakenteen tulee täyttää sekä prosessitoiminnot että pinnoitusvaatimukset. Esimerkiksi sekoitussäiliö voi tarvita erityisiä sisäisiä ominaisuuksia aiotun tehtävänsä suorittamiseksi, kun taas kolonni voi sisältää erottamiseen tarvittavia komponentteja. Nämä ominaisuudet tulee suunnitella ja tarkistaa osana täydellistä laitejärjestelmää.

Tavoitteena on luoda kokoonpano, joka vastaa prosessin tarpeita ja mahdollistaa samalla vaaditun pinnoitteen peiton ja tarkastuksen. Pinnan suojausta tai prosessin toimivuutta ei tule tarkastella erikseen.

7. Tarkastus ja laadunvarmistus

Tarkastus auttaa selvittämään, täyttääkö valmistettu pinnoite sovitut tekniset vaatimukset. Tarkastussuunnitelma tulee laatia tietylle laitteelle ja pinnoitusjärjestelmälle ottaen huomioon laitteiston geometria, prosessin käyttöaste, sovellettavat standardit ja hyväksymiskriteerit.

Pinnoitteen paksuuden tarkastus

Pinnoitteen paksuus on tärkeä osa spesifikaatiota silloin, kun määriteltyjä paksuusvaatimuksia sovelletaan. Vaadittu alue ja menetelmä sen tarkistamiseksi tulee vahvistaa ennen tuotantoa. Tarkastusmenetelmän on oltava pinnoitteen, alustan ja laitekokoonpanon mukainen.

Mittaukset tulee arvioida sovittujen kriteerien perusteella sen sijaan, että luottaisivat yleiseen lausuntoon, että pinnoite näyttää yhtenäiseltä. Jos eri alueilla on erilaiset vaatimukset, tarkastussuunnitelmassa on yksilöitävä kyseiset alueet ja selitettävä, kuinka vaatimustenmukaisuus arvioidaan.

Neulanreikien tunnistus ja pinnoitteen eheys

Neulanreikien tunnistus voi auttaa tunnistamaan tiettyjä vikoja, jotka voivat vaikuttaa pinnoitteen suojatoimintoon. Sen soveltuvuus, menettelytapa ja hyväksymiskriteerit riippuvat tietystä pinnoitusjärjestelmästä ja laitesuunnittelusta.

Menetelmä tulee valita pinnoitteen paksuuden, materiaalin ominaisuuksien, alustan ja asiaankuuluvien teknisten vaatimusten mukaisesti. Tarkastusasetusten ei pidä olettaa olevan samoja kaikille tuotteille. Sovitun menettelyn tulee yksilöidä tarkastettavat laitteet ja kuinka tulokset dokumentoidaan.

Painetestaus ja laitteiden eheys

Toimitetut tuotetiedot tunnistavat painetestauksen ennen toimitusta määritettyjen tarkastusten joukossa. Asianmukainen testityyppi, menettely ja hyväksymisehdot tulee vahvistaa yksittäiselle laitteelle sen suunnittelun ja sovellettavien vaatimusten mukaisesti.

Painetestaus ja pinnoitteen tarkastus käsittelevät valmiin kokoonpanon eri puolia. Rakenne- tai painetesti ei automaattisesti varmista pinnoitteen eheyttä, kun taas pinnoitetutkimus ei korvaa tarvittavia rakenteellisia tarkastuksia.

Vaikeiden alueiden tarkastus

Suuttimet, aukot, kulmat ja muut geometrian muutokset voivat vaatia erityistä tarkastusta. Niiden sijainti ja muoto voivat vaikuttaa pinnoitetun pinnan pääsyyn ja tarkastustavan valintaan.

Tarkastusvaatimukset on siksi sovitettava yhteen laitepiirustuksen kanssa. Tämän ansiosta valmistustiimi voi tunnistaa kriittiset alueet ja määrittää, kuinka jokainen tarvittava pinta tarkistetaan ennen laitteen vapauttamista.

Määritä tietueet ja hyväksymiskriteerit

Hyödyllinen tarkastusspesifikaatio yksilöi menettelyn, arvioitavan alueen tai komponentin, sovellettavat hyväksymiskriteerit ja tarkistamiseen vaadittavat asiakirjat. Projektista riippuen tietuepaketti voi sisältää hyväksyttyjä piirustuksia, pinnoitteen paksuustuloksia, neulanreikien havaitsemistietoja, painetestidokumentaatiota ja kirjaa hyväksytyistä poikkeamista.

Tarkka dokumentaatio riippuu projektin vaatimuksista. Siitä sopiminen ennen valmistusta auttaa varmistamaan, että asiakas ja valmistaja käyttävät samoja kriteereitä valmiin astian tarkastelussa.

Tarkastussuunnittelun tarkistuslista:

Tunnista tarvittavat pinnoitepinnat ja paksuuskriteerit.
Määritä tarvittaessa soveltuva neulanreikien havaitsemismenettely.
Vahvista laitesuunnittelun painetestausvaatimukset.
Tunnista vaikeat geometriat, jotka vaativat erityistä tarkastushuomiota.
Sovi hyväksymiskriteerit ja vaadittavat tarkastuspöytäkirjat.

8. Teolliset sovellukset

PFA-pinnoitettuja prosessiastioita voidaan harkita aloilla, jotka käsittelevät syövyttäviä aineita tai edellyttävät prosessimateriaalin ja metallipinnan välisen kosketuksen hallintaa. Sopiva kokoonpano riippuu aiotusta toiminnasta, kemiallisesta yhteensopivuudesta, laitesuunnittelusta ja käyttöolosuhteista.

Hieno kemian tuotanto

Hienokemikaalien valmistus voi sisältää useita reaktio-, varastointi-, sekoitus- ja erotusvaiheita. Erilaiset prosessivaiheet voivat altistaa laitteet muuttuville kemiallisille koostumuksille, pitoisuuksille ja lämpötiloille.

Pinnoitettua säiliötä voidaan harkita yhteensopivan materiaalin varastoimiseksi, kun taas päällystetty sekoitusastia voi olla tarkoituksenmukainen, kun tarvitaan sisäinen suojapinta ja määritelty sekoitusjärjestely. Erotusvaiheet saattavat vaatia kolonnikokoonpanon, joka on suunniteltu prosessin ja sisäisen geometrian mukaan.

Valintaprosessissa tulisi tunnistaa materiaali kussakin vaiheessa, käyttösykli ja tarvikkeet, jotka koskettavat prosessiväliainetta. Jos kemiallinen koostumus muuttuu käsittelyn aikana, yhteensopivuuden arvioinnin on katettava asiaankuuluvat vaiheet.

Farmaseuttinen käsittely

Farmaseuttiseen käsittelyyn voi kuulua kemiallisten materiaalien tai välituotteiden varastointi, vastaanottaminen, sekoittaminen ja siirtäminen. Näissä ympäristöissä laitteiden valintaan voi liittyä sekä kemiallista yhteensopivuutta että pinnan puhtausvaatimuksia.

Pinnoitettu pinta voi auttaa vähentämään suoraa kosketusta yhteensopivien prosessiväliaineiden ja alla olevan metallisubstraatin välillä. Soveltuvuus tiettyyn farmaseuttiseen prosessiin riippuu kuitenkin myös vaadituista kontaminaation hallintakriteereistä, täydellisestä laitteiston konfiguraatiosta, puhdistusmenetelmistä ja pinnoitteen eheyden todentamisesta.

Prosessi-insinöörien tulee tunnistaa vaadittavat puhdistuskäytännöt, kussakin vaiheessa käytetyt materiaalit ja tarkastuksen odotukset. Yleinen väite pinnan sileydestä tai kemikaalinkestävyydestä ei korvaa sovelluskohtaista arviointia.

Uusi energia ja elektroninen kemiallinen käsittely

Jotkut uudet energia- ja elektroniikkakemialliset sovellukset sisältävät syövyttäviä materiaaleja tai prosesseja, joissa metallikontaktin hallinta on tärkeää. Varastointi, siirto, sekoittaminen ja niihin liittyvät toiminnot voivat siksi vaatia laitteita, joissa on sopiva sisäinen suojapinta.

Varsinaisen kemiallisen koostumuksen ja prosessiolosuhteiden tulee ohjata valintaa. Kun saastumisen torjunta on ensisijaisen tärkeää, pinnoitusjärjestelmää, liitettyjä komponentteja, puhdistusmenetelmää ja tarkastuskriteerejä tulee tarkastella yhdessä. Laitteet tulee arvioida tietyn prosessin vaatimusten perusteella sen sijaan, että ne olisivat valinneet vain siksi, että ne kuuluvat tietylle toimialalle.

Laboratorio- ja koelaitokset

Laboratorio- ja pilottitilat voivat käyttää pienempiä astioita reaktioiden, sekoitusmenetelmien tai erotusprosessien arvioimiseen ennen suuremman tuotantojärjestelyn perustamista. Tällaiset laitteet vaativat edelleen selkeän määritelmän kemiallisesta yhteensopivuudesta, käyttölämpötilasta, paineesta tai tyhjiöstä ja materiaalikosketusvaatimuksista.

Liitännät ja sisäiset konfiguraatiot voivat olla erityisen tärkeitä, kun laitteiston on sovitettava eri prosessivaiheet tai instrumentit. Tarkastussuunnitelman tulee myös sopia aluksen suunnitteluun ja suunniteltuihin käyttöolosuhteisiin.

Kun pilottiprosessia myöhemmin laajennetaan, suunnittelua tulisi arvioida uudelleen sen sijaan, että aluksen kapasiteettia vain kerrottaisiin. Muutokset mitoissa, sekoituskäyttäytymisessä, lämpöolosuhteissa ja painevaatimuksissa voivat muuttaa teknisiä näkökohtia.

Yhdistä laitetyyppi sovellukseen

Pelkästään toimialaluokitus ei ratkaise, onko tietty alus sopiva. Hienokemian tehtaan varastointityöllä voi olla erilaisia vaatimuksia kuin erottelutoiminnalla samassa laitoksessa. Prosessin toiminnon, käyttöolosuhteiden, pinnoitteen eritelmien ja asennusasetelman tulisi pysyä ensisijaisina valintatekijöinä.

Määritä tallennusväline, säilytysaika, käyttötilavuus ja siirtotarpeet.
Määritä vastaanottoa varten tulevan virran ominaisuudet ja purkujärjestelyt.
Tunnista sekoittamista varten sekoitusteho, sekoittimen kokoonpano ja kostutetut lisävarusteet.
Anna erotusta varten prosessin käyttömäärä, kolonnin geometria ja sisäiset kokoonpanovaatimukset.

9. Puhdistus, huolto ja käyttötavat

Pinnoitettujen laitteiden jatkuva soveltuvuus riippuu asianmukaisesta asennuksesta, käyttötavoista, puhdistustavoista ja huollosta. Hyvä pintasuojaus toimituksen yhteydessä ei poista tarvetta hallita käyttöolosuhteita ja tarkastaa aluksen käytössä.

Käsittele ja asenna astia huolellisesti

Kuljetuksen, noston ja sijoittamisen tulee noudattaa laitteen hyväksyttyjä käsittelyohjeita ja määrättyjä nostojärjestelyjä. Hallitsemattomat iskut tai sopimattomat nostomenetelmät voivat vaurioittaa pinnoitetta tai muita kokoonpanon osia, vaikka aluksen ulkopinnalla ei olisikaan ilmeisiä vaurioita.

Varmista asennuksen aikana, että astian tuet ja putkiliitännät ovat hyväksytyn järjestelyn mukaisia. Pakotettu kohdistus tai suuttimien suunnittelemattomat kuormitukset voivat aiheuttaa jännityksiä, joita ei ehkä ole sisällytetty alkuperäisiin suunnitteluoletuksiin.

Ennen kuin aloitat käytön, tarkista asennettu kokoonpano hyväksyttyjen piirustusten mukaisesti. Vahvista astian sijainti, liitännät, instrumentit ja lisävarusteet ja suorita vaaditut käyttöönottoa edeltävät tarkastukset.

Hallitse käynnistys- ja sammutusolosuhteita

Käyttömenetelmissä tulee määrittää, kuinka astia täytetään, lämmitetään tai jäähdytetään, paineistetaan tarvittaessa ja palautetaan turvalliseen tilaan. Jos tyhjiö, lämpökierto tai nopeat muutokset prosessiolosuhteissa ovat mahdollisia, nämä skenaariot tulee sisällyttää hyväksyttyihin käyttöohjeisiin.

Odottamattomat paineen, lämpötilan tai kemiallisen koostumuksen muutokset voivat siirtää laitteen hyväksytyn käyttöalueen ulkopuolelle. Menettelyissä olisi selitettävä, kuinka tällaiset poikkeamat tunnistetaan ja miten niihin puututaan, sen sijaan, että aluksen sallittaisiin jatkaa toimintaa arvioimattomissa olosuhteissa.

Valitse yhteensopivat puhdistusaineet

Puhdistusaineiden on oltava yhteensopivia pinnoitteen ja muiden kostuneiden osien kanssa. Myös puhdistuslämpötila, kosketuksen kesto, huuhtelumenettely ja mahdollinen mekaaninen toiminta tulee ottaa huomioon. Yhteensopivuus pääasiallisen prosessiväliaineen kanssa ei automaattisesti vahvista soveltuvuutta puhdistusprosessiin.

Pintojen puhdistusmenetelmissä tulee noudattaa laitteen ohjeita. Hankaavia työkaluja tai toimenpiteitä, jotka voivat naarmuttaa, leikata tai muuten vahingoittaa pinnoitetta, ei saa käyttää, ellei niitä ole erityisesti hyväksytty kyseiseen rakenteeseen.

Laitesuunnittelu vaikuttaa myös puhdistustulokseen. Viemäröinti, sisäänpääsy, sisäiset liitännät ja alueet, joihin materiaali voi kerääntyä, tulee ottaa huomioon puhdistusmenettelyä määritettäessä.

Tarkista pintavaurioiden varalta

Rutiinihuollon tulee noudattaa sovelluksen mukaisia tarkastusvaatimuksia. Näkyvät vauriot, epätavallinen toiminta tai muutokset liitäntöjen ympärillä saattavat vaatia lisätutkimuksia. Tarkastusprosessin tulee noudattaa hyväksyttyä menetelmää sen sijaan, että luottaisi vain ulkonäköön.

Jos epäillään pinnoitevirhettä, syy ja laajuus on arvioitava ennen korjauksia tai muutoksia. Korjausmenetelmien tulee olla alkuperäisen pinnoitusjärjestelmän, alustan, laitteiston geometrian ja suunniteltujen prosessiolosuhteiden mukaisia.

Säilytä tarkkaa käyttökirjanpitoa

Käyttöolosuhteista, siivoustoimista, tarkastustuloksista, huoltotöistä ja laitteiden muutoksista tallennetut tiedot voivat auttaa tunnistamaan toistuvia ongelmia. Ne tukevat myös vertailua alkuperäisten suunnitteluolosuhteiden ja todellisen prosessin välillä.

Jos kemiallinen väliaine, konsentraatio, käyttölämpötila, paine tai puhdistusmenetelmä muuttuvat oleellisesti, laitteisto tulee tarkistaa ennen tarkistetun prosessin käyttöönottoa. Yhtä ehtoa varten hyväksyttyä astiaa ei pitäisi automaattisesti pitää sopivana eri sovelluksiin.

10. Pinnoitetut laitteet ja levyvuoratut laitteet

PFA-pinnoite ja levyvuoraus ovat erilaisia tapoja luoda korroosionkestävä sisäpinta. Sopiva vaihtoehto riippuu astian geometriasta, prosessivaatimuksista, pinnoitteen tai vuorauksen spesifikaatioista, käyttöolosuhteista ja valmistusmenetelmästä.

Miten rakennustavat eroavat toisistaan

PFA-pinnoite levitetään metallialustalle sopivalla levitysmenetelmällä. Tätä lähestymistapaa voidaan harkita tietyille sisäisille rakenteille, joissa pinnoitusmenetelmä voi tarjota tarvittavan peiton ja joissa monimutkainen geometria tekee pinnan pääsystä ja tasaisuudesta tärkeitä suunnittelunäkökohtia.

Arkkivuoratuissa laitteissa käytetään erillistä polymeerivuorausta, joka on asennettu astian sisään. Sen rakenne, liitokset, siirtymät, kiinnitysjärjestelyt ja geometria eroavat levitetyn pinnoitteen rakenteesta. Jokainen menetelmä on arvioitava omien teknisten vaatimustensa mukaan.

Why geometry influences the decision

Aluksen geometria voi vaikuttaa sisäisen suojakerroksen asentamiseen tai levittämiseen sekä sen eheyden tarkastukseen. Lukuisat suuttimet, monimutkaiset sisäiset ominaisuudet ja pinnan suunnan muutokset voivat vaikuttaa siihen, mikä rakennustapa on käytännöllinen aiotussa sovelluksessa.

Monimutkainen geometria ei kuitenkaan sinänsä vahvista, että yksi menetelmä olisi aina parempi. Tietty valmistusprosessi, saavutettava kattavuus, tarkastusvaatimukset ja suorituskykyolosuhteet on tarkistettava ennen lopullisen valinnan tekemistä.

Vertaa kaikkia laitevaatimuksia

Valinnan tulee koskea kemiallista väliainetta, käyttölämpötilaa, painetta tai tyhjiötä, astian mitat, vaadittavat sisäiset tiedot ja odotetut huoltokäytännöt. Eritelmässä tulee myös selventää, miten pinnoitteen tai vuorauksen eheys arvioidaan ja mitkä kriteerit määrittävät hyväksynnän.

Vertailutekijä	Levitetty PFA-pinnoite	Arkkivuorattu rakenne
Rakennusmenetelmä	Polymeeripinnoite levitetty metallialustalle.	Erillinen polymeerilevyvuori asennettu astian sisään.
Geometria huomioitavaa	Sovelluksen käyttöoikeus ja kattavuus on arvioitava sisäisen muodon mukaan.	Levyjen asennus, liitokset, siirtymät ja sisämitat vaativat tarkastelua.
Laadun varmistus	Tarkastusmenetelmien tulee sopia pinnoitemateriaaliin, paksuuteen ja laitteen geometriaan.	Tarkastuksen tulee sopia vuorauksen rakenteeseen, liitoksiin ja astian kokoonpanoon.
Käyttösoveltuvuus	Riippuu pinnoitteen eheydestä, kemiallisesta yhteensopivuudesta, lämpötilasta ja paineolosuhteista.	Riippuu vuorauksen yhteensopivuudesta, rakenteesta, liitoksista ja käyttöolosuhteista.
Suunnittelupäätös	Harkitse, missä levityspeitto ja pinnoitteen tarkastus voivat täyttää vaatimukset.	Harkitse, missä ehdotettu levyrakenne täyttää laitevaatimukset.

Tämä vertailu kuvaa yleisiä rakenteellisia eroja. Se ei todista, että kumpikaan menetelmä olisi yleisesti parempi tai sopiva kaikkiin kemiallisiin prosesseihin.

Päätöksen tulee noudattaa yksittäisen hakemuksen teknisiä vaatimuksia. Kemiallinen yhteensopivuus, koko laitteiston suunnittelu, valmistuskyky, tarkastus ja käyttörajat on otettava huomioon ennen kuin pinnoitus- tai vuorausmenetelmä hyväksytään.

11. Teknisen eritelmän laatiminen

Hyvin valmisteltu eritelmä antaa laitesuunnittelutiimille tiedot, joita tarvitaan ehdotetun aluksen arvioimiseen ja ratkaisemattomien suunnitteluongelmien tunnistamiseen. Sen tulee selittää prosessin tehtävä, kemiallinen ympäristö, mekaaninen toiminta-alue, mitat, liitäntävaatimukset ja laatuodotukset.

Seuraava järjestys voi auttaa järjestämään tiedot ennen suunnittelun tarkistusta tai tarjouspyyntöä.

Määritä laitteen toiminto.
Selvitä, käytetäänkö astiaa varastointiin, vastaanottamiseen, sekoittamiseen vai erottamiseen. Kuvaa materiaalivirta, liitetyt laitteet ja käyttövaiheet, jotka määrittelevät sen roolin prosessissa.
Dokumentoi prosessiväline.
Luettele kemialliset aineet, pitoisuudet, asiaankuuluvat seokset, epäpuhtaudet, reaktiotuotteet ja puhdistusaineet, jotka voivat koskettaa sisäpintaa.
Määritä toimintakuori.
Määritä normaalit ja äärimmäiset lämpötilat, käyttö- ja suunnittelupaineet, tarvittaessa tyhjiöolosuhteet ja prosessivaiheet, joissa näitä olosuhteita voi esiintyä.
Vahvista kapasiteetti ja mitat.
Ilmoita nimelliskapasiteetti, vaadittu työtilavuus, kokonaismitat, asennusrajoitukset, tukivaatimukset ja käytettävissä olevat huoltomahdollisuudet.
Valmistele yhteys- ja lisävarusteaikataulu.
Tunnista suuttimet, aukot, viemärit, tuuletusaukot, instrumentit, sekoitinjärjestelyt ja muut komponentit. Sisällytä sijainti, koko, yhteystyyppi ja asiaankuuluvat piirustustiedot.
Määrittele pinnoitus- ja tarkastusvaatimukset.
Määritä pinnoitettavat alueet, asiaankuuluvat paksuuskriteerit, sovellettavat eheystarkastukset, vaaditut painetestit, hyväksymiskriteerit ja tarvittavat asiakirjat.
Tarkista asennus- ja huoltotarpeet.
Tunnista pääsyrajoitukset, liitäntärajapinnat, puhdistusvaatimukset, odotetut huoltokäytännöt ja kaikki olemassa olevasta laitoksen sijoittelusta johtuvat rajoitukset.
Ratkaise avoimet tekniset kysymykset.
Kirjaa muistiin puuttuvat kemialliset tiedot, epävarmat käyttöolosuhteet, ristiriitaiset mitat ja tiedot, jotka vaativat vahvistuksen ennen lopullisen suunnitelman hyväksymistä.

Teknisten tietojen tarkistuslista

Luokka	Vaaditut tiedot	Tarkoitus
Prosessivelvollisuus	Laitteen toiminta, käyttövaiheet, materiaalivirta ja liitetyt laitteet.	Määrittää vaaditun kokoonpanon.
Kemiallinen väliaine	Koostumus, pitoisuus, seokset, epäpuhtaudet ja puhdistusaineet.	Tukee yhteensopivuuden arviointia.
Käyttöolosuhteet	Lämpötila, paine, tyhjiö ja prosessivaihtelut.	Määrittää toiminta-alueen.
Mitat	Nimelliskapasiteetti, työtilavuus, kokonaiskoko ja asennusrajoitukset.	Tarkistaa kapasiteetin ja laitosten integroinnin.
Liitännät	Suuttimien paikat, aukot, instrumentit, sekoittimen yksityiskohdat ja tarvikkeet.	Koordinoi rajapintoja ja sisäistä järjestelyä.
Laadunvarmistus	Pinnoitteen paksuus, eheystarkastukset, painetestaus ja hyväksymiskriteerit.	Määrittää, kuinka vaatimustenmukaisuus varmistetaan.

Jos piirustuksia on saatavilla, sisällytä ne tekniseen katsaukseen. Olemassa olevat putkilinjat, perustuksen yksityiskohdat ja asennusrajoitukset voivat olla tärkeitä, kun aluksen on sovittava vakiintuneeseen laitokseen.

Jos vaadittu parametri on tuntematon, tee tämä epävarmuus näkyväksi. Selkeä luettelo avoimista kohdista antaa vastuuhenkilöille mahdollisuuden käsitellä puuttuvat tiedot ennen kuin ehdotettu eritelmä on viimeistelty.

12. Yleiset valintavirheet

Monet laitespesifikaatioon liittyvät ongelmat syntyvät siitä, että pinnoitetta pidetään ainoana soveltuvuuden määräävänä tekijänä. Luotettavassa valintaprosessissa huomioidaan myös metallirakenne, laitteiden geometria, käyttöolosuhteet, asennus ja tarvittava tarkastus.

Olettaen, että yleinen kemiallinen kestävyys takaa sopivuuden

Laaja lausunto PFA:n kemiallisesta kestävyydestä ei osoita yhteensopivuutta jokaisen pitoisuuden, seoksen tai käyttölämpötilan kanssa. Varsinainen sovellus voi sisältää puhdistusaineita tai prosessivaiheita, joiden kemiallinen koostumus on erilainen.

Parempi lähestymistapa:Tunnista kaikki asiaankuuluvat prosessiväliaineet ja varmista yhteensopivuus todellisen lämpötilan, pitoisuuden, altistuksen ja käyttöolosuhteiden kanssa.

Ilmoitetun lämpötila-alueen käsittely yleismaailmallisena

Julkaistu laitevalikoima voi kuvata aiottua tuotetarjontaa, mutta yksittäisen astian sallittu raja riippuu sen rakenteesta, pinnoitusjärjestelmästä, väliaineesta, paineesta ja käyttösyklistä.

Parempi lähestymistapa:Vahvista valitun kokoonpanon lämpötilarajat ja arvioi käytössä esiintyvät lämpötilan ja paineen yhdistelmät.

Ainoastaan aluksen kapasiteetin määrittäminen

Pelkkä kapasiteetti ei määritä kokonaismittoja, työtilavuutta, liitäntäasentoa tai asennusvaatimuksia. Oikean nimellistilavuuden omaava astia saattaa silti olla sopimaton käytettävissä olevaan laitokseen tai suunniteltuun prosessitoimintoon.

Parempi lähestymistapa:Määrittele työtilavuus, päämitat, liitäntävaatimukset, pääsyrajoitukset ja tukijärjestelyt yhdessä.

Näkymät monimutkaisiin sisäisiin ominaisuuksiin

Aukot, kulmat, siirtymät ja sisäiset komponentit voivat vaikuttaa pinnoitteen levitykseen, peittoon ja tarkastukseen. Jos näitä ominaisuuksia ei tarkisteta ajoissa, tärkeitä vaatimuksia voi olla vaikea täyttää valmistuksen alkamisen jälkeen.

Parempi lähestymistapa:Esitä riittävän yksityiskohtainen piirustus ja määritä suojaavat pinnat sekä kriittisten alueiden tarkastusmenetelmä.

Lisävarusteiden ja kastuneiden komponenttien huomioimatta jättäminen

Päällystetty pinta voi olla yhteensopiva prosessiväliaineen kanssa, kun taas siihen liittyvä tiiviste, tiiviste, instrumentti tai muu komponentti ei ole. Nämä osat on tarkasteltava erikseen kokonaisen laitejärjestelmän osana.

Parempi lähestymistapa:Sisällytä asiaankuuluvat lisävarusteet materiaalien yhteensopivuus- ja käyttökuntoarviointiin.

Tarkastuskriteerit jätetään määrittelemättä

Yleinen vaatimus korkealaatuiselle pinnoitteelle ei kerro, kuinka valmis kerros tutkitaan tai mikä on hyväksymistä. Tämä voi tehdä vahvistuksesta epäjohdonmukaisen tai epätäydellisen.

Parempi lähestymistapa:Sovi sovellettavista tarkastusmenettelyistä, paksuusvaatimuksista, eheystarkastuksista, testausolosuhteista ja muistiinpanoista ennen tuotantoa.

Muuttuneen prosessin uudelleenarvioimatta jättäminen

Yhteen prosessiin valittu astia ei välttämättä pysy sopivana, jos kemiallinen väliaine, pitoisuus, lämpötila, paine tai puhdistusmenetelmä muuttuvat. Jopa suhteellisen pieni prosessin muutos voi vaikuttaa yhteen tai useampaan alkuperäiseen olettamukseen.

Parempi lähestymistapa:Tarkista muutokset hyväksyttyjen laitespesifikaatioiden mukaisesti ennen tarkistettujen käyttöehtojen käyttöönottoa.

Valintaperiaate:Pinnoite, astian rakenne, prosessityö ja tarkastussuunnitelma on arvioitava yhdessä. Vain yhden näistä elementeistä vahvistaminen ei riitä varmistamaan koko laitekokoonpanon sopivuutta.

13. Mukautetun konfiguroinnin ja suunnittelun tarkistus

Teollisuuden prosessiastioiden on usein sovittava tiettyyn kapasiteettiin, laitoksen sijoitteluun, liitäntäjärjestelyyn tai sisäiseen kokoonpanoon. Räätälöinnillä voidaan vastata näihin vaatimuksiin, mutta ehdotetun rakenteen on pysyttävä yhdenmukaisena suunniteltujen kemiallisten ja mekaanisten käyttöolosuhteiden kanssa.

Zhuoyantarjoaa teollisia korroosionestovuorauksia ja kemiallisten laitteiden suunnittelu- ja valmistuspalveluita. Laitteiston kokoonpanoista voidaan keskustella suhteessa vaadittuun astiatyyppiin, mittoihin, sisäiseen rakenteeseen, suutinjärjestelyyn ja määriteltyihin prosessiolosuhteisiin.

Aloita aiotusta sovelluksesta

Alustavassa keskustelussa tulee selvittää, mitä aluksen tulee tehdä ja mitkä pinnat tarvitsevat korroosiosuojausta. Varastointisäiliö voi vaatia suhteellisen yksinkertaisen siirtoliitäntöjen järjestelyn, kun taas sekoitussäiliö tai -kolonni saattaa vaatia yksityiskohtaisemman sisäisen konfiguraation.

Keskeisten prosessitoimintojen määrittäminen auttaa erottamaan tarvittavat ominaisuudet valinnaisista lisävarusteista. Se luo myös tarkemman perustan aluksen geometrian, pinnoitteen peittävyyden, käyttöolosuhteiden ja huoltomahdollisuuksien tarkistamiselle.

Ilmoita mitat ja liitännän tiedot

Aluksen tilavuus, kokonaismitat, suuttimien paikat, pääsyaukot, tuet ja tarvikevaatimukset tulee dokumentoida mahdollisimman selkeästi. Jos laitteet on liitettävä olemassa olevaan järjestelmään, asiaankuuluvat laitospiirustukset ja liitännän mitat tulee liittää mukaan.

Yksityiskohdat tulee tarkistaa yhdessä eikä erikseen. Esimerkiksi suuttimen asennon muutos voi vaikuttaa putkiston linjaukseen, sisäisiin pääsyyn ja pinnoitteen tarkastusta vaativiin alueisiin.

Varmista käyttöolosuhteet ennen hyväksyntää

Kemiallinen väliaine, pitoisuus, lämpötila, paine tai tyhjiövaatimukset ja prosessisykli tulee tarkistaa ennen konfiguroinnin viimeistelyä. Kaikki epävarmuustekijät, jotka voivat vaikuttaa pinnoitteen soveltuvuuteen tai rakenteelliseen suunnitteluun, on jätettävä avoimeksi tekniseksi asiaksi, kunnes ne on ratkaistu.

Jos sovellukseen liittyy kohonneita lämpötiloja, paineen muutoksia tai tyhjiökäyttöä, valittu kokoonpano tulee arvioida erityisesti näiden olosuhteiden mukaan. Varustevalikoiman yleinen kuvaus ei saa korvata ehdotettuun alukseen sovellettavien rajojen vahvistamista.

Koordinoi valmistus- ja laatuvaatimukset

Hyväksyttyjen teknisten asiakirjojen tulee yksilöidä suunniteltu laiterakenne, pinnoitusvaatimukset, liitännät, lisävarusteet ja asiaankuuluvat tarkastuskriteerit. Tämä tarjoaa yhteisen perustan valmistetun tuotteen arvioimiselle.

Pinnoitteen paksuuden tarkistukset, neulanreikien havaitseminen, painetestaus ja muut tarkastukset on määriteltävä, jos laitesuunnittelu edellyttää. Niiden sovellettavista menetelmistä ja hyväksymisrajoista tulee sopia ennen valmistuksen vapauttamista.

Valmistele tiedot teknistä keskustelua varten

Laitetyyppi ja suunniteltu prosessitoiminto.
Kemiallinen koostumus, pitoisuus, seokset ja puhdistusaineet.
Normaalit ja äärimmäiset käyttölämpötilat.
Käyttöpaine, suunnittelupaine ja tyhjiöolosuhteet tarvittaessa.
Vaadittu nimelliskapasiteetti, työtilavuus ja kokonaismitat.
Suutinaikataulu, liitäntäpaikat, sisäiset ominaisuudet ja lisävarusteet.
Pinnoitteen paksuus, eheyden tarkastus, testaus ja hyväksymisvaatimukset.
Asennuspiirustukset, laitosliitännät ja pääsyrajoitukset.

Nämä tiedot tarjoavat käytännön lähtökohdan tekniselle arvioinnille ja tarjouksille. Lopullinen suunnittelu tulee vahvistaa, kun aiotun palvelun kemialliset, mekaaniset, mitta- ja laatuvaatimukset on tarkistettu.

14. Usein kysytyt kysymykset

Seuraavat vastaukset kattavat yleisiä kysymyksiä PFA-pinnoitteesta, laitekokoonpanosta, käyttöolosuhteista ja teknisestä arvioinnista.

Mihin PFA-pinnoitetta käytetään kemiallisessa käsittelyssä?

PFA-pinnoite muodostaa fluoripolymeerisuojan metallipinnan päälle korroosiosuojauksen takaamiseksi yhteensopiville prosessiväliaineille. Sitä voidaan käyttää varastosäiliöissä, säiliöissä, sekoitussäiliöissä ja kolonneissa. Sopiva kokoonpano riippuu kemiallisesta yhteensopivuudesta, laitteiden geometriasta, käyttöolosuhteista ja prosessin vaatimuksista.

Mitä eroa on PFA-pinnoitettujen ja arkkivuorattujen laitteiden välillä?

Metallialustalle levitetään pinnoite, kun taas levyvuoratuissa laitteissa käytetään erillistä polymeerivuorausta, joka on asennettu astian sisään. Menetelmiin liittyy erilaisia rakennus- ja tarkastusnäkökohtia. Valinta riippuu astian geometriasta, prosessiolosuhteista, vuoraus- tai pinnoitusvaatimuksista ja käyttötarkoitukseen sopivasta valmistusmenetelmästä.

Mikä lämpötila-alue tälle laitealueelle on määritetty?

Toimitetuissa tuotetiedoissa on lämpötila-alue -20°C - 260°C. Tämä alue on vahvistettava valitulle astialle, pinnoitteen rakenteelle, kemialliselle väliaineelle, paineolosuhteille ja käyttöjaksolle. Sen ei pitäisi olettaa pätevän automaattisesti jokaiseen laitekokoonpanoon.

Voidaanko aluksen mitat ja sisäinen konfiguraatio mukauttaa?

Laitekonfiguraatiosta voidaan keskustella tarvittavan astiatyypin, kapasiteetin, mittojen, suuttimien asennon, sisäisen rakenteen ja prosessivarusteiden mukaan. Toteutettava järjestely riippuu aiotusta sovelluksesta, valmistusmenetelmästä, pinnoitusvaatimuksista ja määritellyistä käyttöolosuhteista.

Miten kemiallinen yhteensopivuus tulisi arvioida?

Tunnista täydellinen kemiallinen koostumus, pitoisuus, käyttölämpötila, altistuksen kesto ja kaikki asiaankuuluvat puhdistusaineet tai prosessin vaihtelut. Yhteensopivuus valitulle pinnoitteelle ja todellisille käyttöolosuhteille tulee varmistaa. Yleinen lausunto kemikaalinkestävyydestä ei korvaa sovelluskohtaista arviointia.

Mitä tarkastusmenetelmiä pinnoituksessa voidaan käyttää?

Toimitetut tuotetiedot määrittelevät reikien havaitsemisen, pinnoitteen paksuuden tarkastuksen ja painetestauksen ennen toimitusta. Tarkat menettelyt ja hyväksymiskriteerit tulee vahvistaa yksittäisille laitteille ja sen rakenteelle. Nämä tarkistukset koskevat pinnoitteen kunnon ja laitteiden eheyden eri näkökohtia.

Takaako sileä pinnoite helpon puhdistuksen?

Ei. Sileä pinta voi auttaa vähentämään materiaalin kertymistä, mutta todellinen puhdistettavuus riippuu myös astian geometriasta, jäämien ominaisuuksista, vedenpoistosta, pääsystä, puhdistusaineista, lämpötilasta ja puhdistusmenetelmistä. Koko laitesuunnittelu ja suunniteltu puhdistusmenetelmä tulee arvioida yhdessä.

Mitä tietoja tarvitaan sopivan laitekokoonpanon pyytämiseen?

Ilmoita aiottu prosessitoiminto, kemiallinen koostumus ja konsentraatio, käyttölämpötila, paine- tai tyhjiövaatimukset, vaadittu kapasiteetti, kokonaismitat, liitännät, sisäiset ominaisuudet, lisävarusteet ja tarkastusvaatimukset. Olemassa olevat laitospiirustukset ja asennusrajoitukset voivat myös auttaa suunnittelutiimiä arvioimaan ehdotettua järjestelyä.

15. Lopulliset tekniset huomiot

ValintaPFA-pinnoitetut laitteetkemiallinen prosessi edellyttää koordinoitua pinnoitteen yhteensopivuuden, pinnan peittävyyden, laitteiston rakenteen, käyttöolosuhteiden ja prosessivaatimusten arviointia. Varastointisäiliöt, säiliöt, sekoitussäiliöt ja kolonnit palvelevat eri tehtäviä, joten jokainen kokoonpano on kehitettävä sen käyttötarkoituksen mukaisesti.

Luotettavan eritelmän tulee määrittää kemiallinen väliaine ja pitoisuus, lämpötila-alue, paine- tai tyhjiöolosuhteet, kapasiteetti, mitat, liitännät ja lisävarusteet. Pinnoitteen paksuusvaatimukset, neulanreikien havaitseminen, painetestaus ja muut sovellettavat tarkastuskriteerit tulee myös määrittää ennen valmistusta.

Asennus, puhdistus, huolto ja ennakoitavissa olevat prosessivaihtelut ovat osa yleistä laitearviointia. Ne auttavat määrittämään, ovatko ehdotettu rakenne ja pinnoitejärjestely sopivia odotettavissa oleviin olosuhteisiin koko käyttösyklin ajan.

Määrittämällä nämä vaatimukset ajoissa ja ratkaisemalla tekniset epävarmuustekijät ennen suunnittelun hyväksyntää prosessiinsinöörit voivat luoda selkeämmän perustan laitteiden konfiguroinnille, laadunvarmistukselle ja tuotantojärjestelmään integroinnille.

Keskustele PFA-pinnoitevaatimuksistasi

Ilmoita kemiallinen väliaine, konsentraatio, käyttölämpötila, paine- tai tyhjiöolosuhteet, astian kapasiteetti, liitosasettelu ja pinnoitteen tarkastusvaatimukset aloittaaksesi teknisen keskustelun sopivasta laitekokoonpanosta.

Lähetä laitevaatimukset

Ota meihin yhteyttä keskustellaksesi kemiallisen käsittelyn vaatimuksistasi, tarkistaaksesi sopivan pinnoitetun laitteen kokoonpanon ja pyytääksesi tarjouksen teknisten tietojen perusteella.
