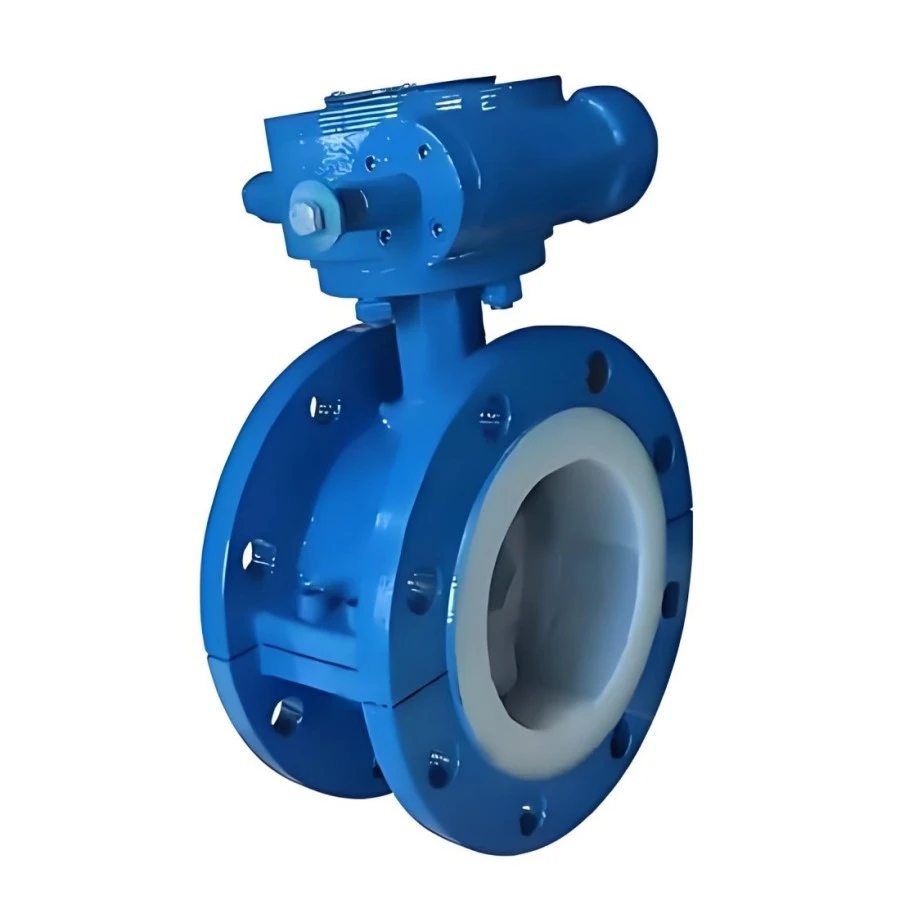

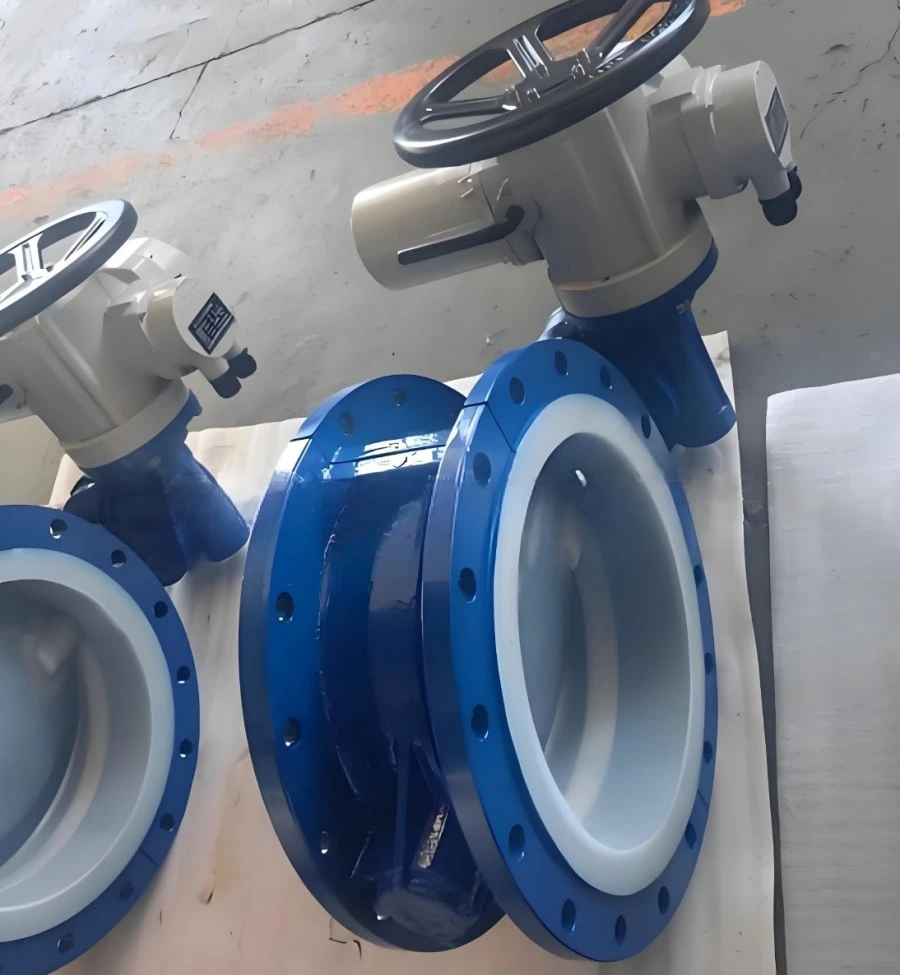

PTFE-vuorattu teollisuuskemiallinen ohjausventtiili

PTFE-vuorattu teollisuuskemiallinen ohjausventtiili kuuluu automaattisesti säätelevään putkistokomponenttiin, joka eroaa tavallisista on-off vuoratuista palloventtiileistä. Se ei vain yksinkertaisesti avaa tai sulje nestettä, vaan toteuttaa jatkuvan virtausnopeuden, putkilinjan paineen ja nesteen keskitason säädön suljetuissa kemikaalien tuotantosilmukoissa. Tavalliset metalliset ohjausventtiilit syöpyvät nopeasti aggressiivisen kemiallisen nesteen vaikutuksesta; yleiset PFA-suihkutetut ohjausventtiilit kohtaavat pinnoitteen kulumisvaaran toistuvissa kuristushankauksissa. Ohjausventtiilimme käyttää täysin PTFE-vuorattuja virtauksen läpikulkuosia, mukaan lukien venttiilin runko, venttiilitulppa ja istukka. Se voi toimia yhteistyössä DCS-automaattisen ohjausjärjestelmän kanssa ja yhdistää PTFE-vuoratun putkilinjan, kulmakappaleen ja tee-linjan täydellisen korroosionestoautomaattisen kuljetusverkon rakentamiseksi, jota käytetään laajalti merentakaisten kemianpuistojen automatisoiduissa syövyttävän ja keskisuuren prosessin projekteissa.

Mikä on PTFE-vuorattu teollisuuskemiallinen ohjausventtiili?

PTFE-vuorattu Industrial Chemical Control Valve on erityinen korroosionkestävä kuristussäätöventtiili teollisuuskemikaaliputkistoja varten. Se koostuu hiiliteräksestä valmistetusta venttiilirungosta, jossa on täysi PTFE-vuoraus, PTFE-päällystetty sisäinen verhoilu (tulppa, istukka) ja valinnaiset manuaaliset / pneumaattiset / sähköiset toimilaitteet. Sen ydintoiminto on jatkuva kuristussäätö: muuttamalla venttiilin rungon sisällä kulkevaa virtausta, se säätää dynaamisesti syövyttävän virtaavan väliaineen virtausta, painetta tai vastapainetta. Kaikki keskimääräiset kosketuspinnat on peitetty kokonaan PTFE-materiaalilla estämään happoa, alkalia ja fluoria sisältävän nesteen aiheuttama eroosio toistuvien kuristushankausten aikana. Se asennetaan prosessiputkistoon ja liitetään teolliseen ohjausjärjestelmään, kuuluu säätöliittimeen yksinkertaisen sulkuventtiilin sijaan ja liitetään fluorivuorattuihin putkistojärjestelmään HG20536-korroosionestolaipoilla.

Täydellinen teknisten tietojen taulukko

Tuotteen ydinedut

1. Täysin kostutettu PTFE-vuori hankausolosuhteiden kuristusta varten. Venttiilin runko, tulppa ja venttiilin istukka on kaikki suojattu PTFE-vuorauksella. Se vastustaa jatkuvaa väliaineen hankausta, joka syntyy toistuvan kuristuksen aikana, ratkaisee ruiskutetun tyyppisten ohjausventtiilien pinnoitteen kuoriutumisvian.

2. Useiden toimilaitteiden konfigurointi automaattista tuotantoa varten Kolme ajotilaa: manuaalinen, pneumaattinen, sähköinen. Pneumaattiset / sähköiset versiot voidaan yhdistää DCS / PLC teollisuusohjausjärjestelmään automaattisen etäsäädön toteuttamiseksi miehittämättömille kemianpajoille.

3. Tasainen kuristuskyky syövyttävässä väliaineessa Optimoitu virtauspolun rakenne vähentää turbulenttisen virtauksen vaikutusta venttiilin ontelon sisällä ja takaa vakaan säätölineaarisuuden pitkäaikaisissa syklisissä käyttöolosuhteissa.

4. Nolla-kuollut kulma vuorausrakenne Venttiilin ontelo, keskikokoinen tulo-ulostulo ja tiivistyspinta saavuttavat jatkuvan PTFE-verhouksen; ei paljaita metallipisteitä, vältä rakokorroosiota seka-väliainekäyttöolosuhteissa.

5. Vahva järjestelmän yhteensopivuus Ota käyttöön yhtenäinen HG20536-täysvuorattu laippastandardi, saumattomasti telakka Zhuoyanin täyden sarjan PTFE-vuorattuihin putkiin, teetä, kulmia ja prosessilaitteita yhden luukun hankintaa varten.

6. Tiukka riippumaton istukan tiiveystesti Perinteisen kipinätarkastuksen lisäksi jokainen valmis ohjausventtiili suorittaa erityisen kuristus-istuimen tiiveystestin varmistaakseen alhaisen vuodon säätötilassa.

Pääsovelluskentät

Soveltuu automatisoituihin syövyttävän ja keskimääräisen kemiallisen prosessin putkilinjoihin, joilla on toimitustiedot Kaakkois-Aasian ja Lähi-idän kemianteollisuuspuistoihin:

1. Hienokemiallinen automaattinen tuotantolinja: Sekahapon ja orgaanisen syövyttävän nesteen virtauksen säätö

2. Fluorikemian laitos: Paineen ja virtauksen säätö fluorivetyhapon kuljetusputkelle

3. Uuden energian litiumteollisuus: litium-suolaa syövyttävän raaka-aineen automaattinen kuristus

4. Farmaseuttinen kemian työpaja: erittäin puhtaan syövyttävän välituotteen tarkka virtauksen säätö

5. Ympäristönsuojelun jäte-nesteasema: Syövyttävä jäte-happo / jäte-alkali poistovirtauksen säätö

6. Oikaisuprosessi, joka tukee: vastapaineen säätö tislauskolonnin poistoaukon syövyttävälle lauhdeputkelle

Normaali tuotantoprosessi

1. Hiiliteräsventtiilin rungon tarkkuustyöstö, poista purseet sisäontelosta ja laipan tiivistepinnasta.

2. Sisäontelon Sa2.5-luokan hiekkapuhalluskäsittely, parantaa PTFE-vuorimateriaalin tartuntalujuutta.

3. PTFE-raaka-aineen natriumaktivointikäsittely; toteuta tyhjiöliimaus venttiilirungon, tulpan ja istukan komponenteille puhtaassa korjaamossa.

4. Vuoratun verhouksen (tulppa, istuin) ja toimilaitteen tarkkuusasennus; mekaanisen iskun ja kuristusmatkan korjaaminen.

5. Usean kohteen tarkastus: 10 KV täyden ontelon kipinäskannaustesti; erityinen venttiilin istukan tiiviyden kuristuksen simulointitesti; hydraulinen paineenpitotesti.

6. Pneumaattisen/sähköisen toimilaitteen iskun uudelleenkalibrointi; puhdista venttiilin sisäontelo.

7. Laippaportit suojattu erityisillä PTFE-naarmuuntumattomilla korkilla; iskuja vaimentava pakkaus valmiiden venttiilien vientilähetyksiin.

FAQ

Q1: Mitä eroa on PTFE-vuoratulla ohjausventtiilillä ja tavallisella vuoratulla palloventtiilillä? V: Tämä on kuristava säätöventtiili virtauksen/paineen jatkuvaan säätöön; tavallista palloventtiiliä käytetään vain täysin auki/täysin sulkeutumiseen, ei voi toteuttaa portaatonta säätöä.

Q2: Voiko tämä PTFE-vuorattu teollisuuskemiallinen ohjausventtiili yhdistää DCS-automaattiohjausjärjestelmään? V: Pneumaattiset ja sähköiset toimilaitteet tukevat signaaliliitäntää DCS / PLC-järjestelmän kanssa automaattista etäsäätöä varten.

Q3: Sopiiko tämä säätöventtiili fluorivetyhappoa sisältävään hankausaineeseen? V: Valitse päivitetty 3 mm paksunnettu PTFE-vuorausversio fluoria sisältävälle hankausaineelle, ilmoita väliaineen koostumus etukäteen.

Q4: Mitkä erityistarkastukset kukin ohjausventtiili läpäisee ennen toimitusta? V: Jokaiselle venttiilille tehdään kipinävuototesti, riippumaton venttiilin istukan kuristustiiveystesti ja hydraulipaineen pitotesti.

Kysymys 5: Voidaanko tämä ohjausventtiili yhdistää suoraan olemassa olevan PTFE-vuoratun putkiston kanssa? V: Se noudattaa HG20536 yhtenäistä täysvuorattua laippastandardia, joka on suoraan yhteensopiva täyden sarjan fluorivuorattujen putkien liitososien ja prosessilaitteiden kanssa.

Q6: Mikä on vuoratun ohjausventtiilin takuun laajuus? V: Hiiliteräksisellä venttiilirungolla on 10 vuoden rakenteellinen takuu; PTFE vuori 5 vuoden takuu; toimilaitteen lisävarusteet 2 vuoden takuu, ei keinotekoisia naarmuja ja väärinkäyttövaurioita.
