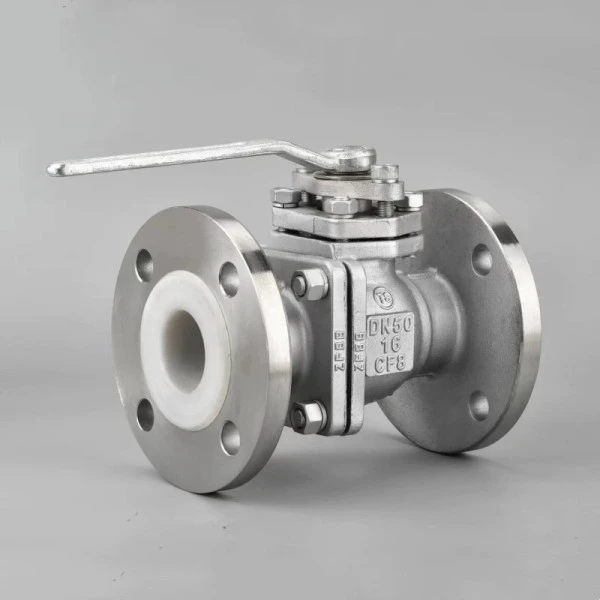

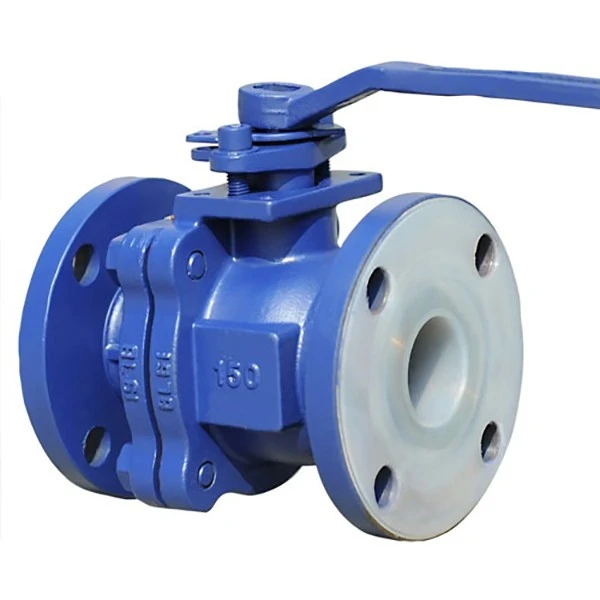

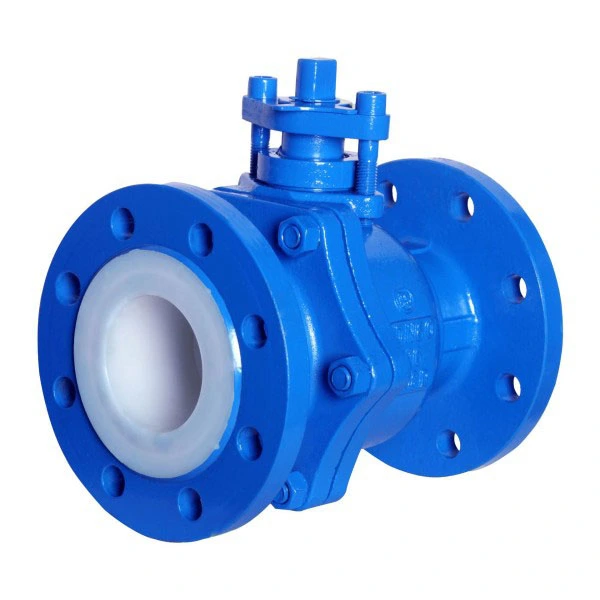

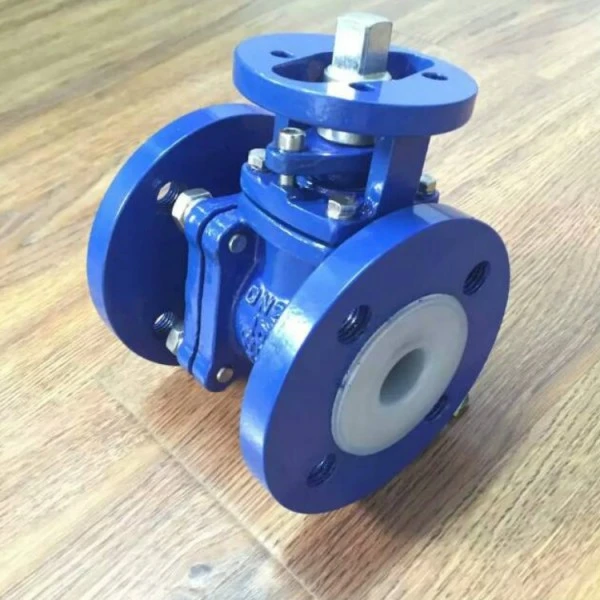

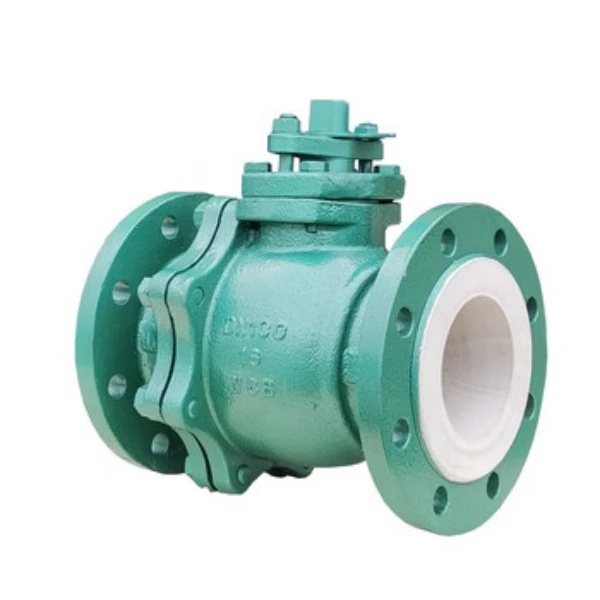

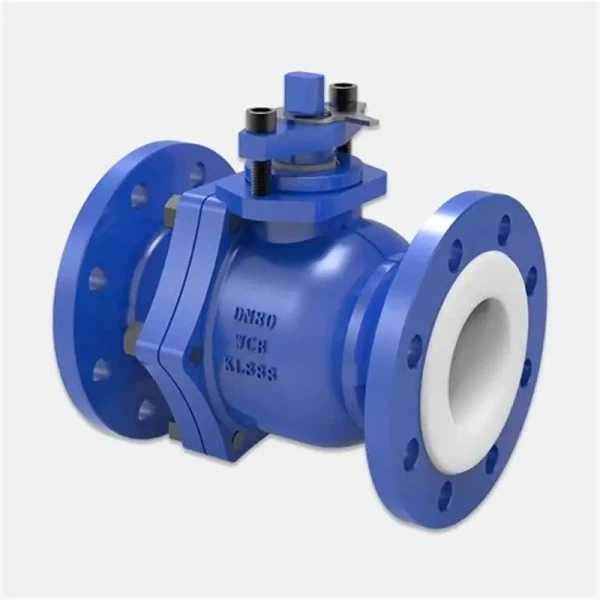

PTFE-vuorattu kemiallisen tuotannon ohjausventtiili

Zhuoyanin tehtaan PTFE-vuorattu kemiallisen tuotannon ohjausventtiili on erikoistunut virtauksensäätölaite, joka on suunniteltu syövyttäviin käyttöolosuhteisiin kemikaalien tuotantolinjoilla. Venttiili sisältää polytetrafluorieteeni (PTFE) vuorauksen, joka toimii esteenä prosessiväliaineen ja metallisen venttiilirungon välillä ja estää korroosiota ja kontaminaatiota. PTFE-vuoraus levitetään kaikkiin venttiilin kostuneisiin osiin, mukaan lukien rungon sisäosat ja tiivistepinnat. Tämän rakenteen ansiosta venttiili pystyy käsittelemään monenlaisia ​​syövyttäviä nesteitä säilyttäen samalla hiiliteräksen tai ruostumattoman teräksen rungon mekaanisen lujuuden. Säätöventtiili voidaan konfiguroida pneumaattisilla tai sähköisillä toimilaitteilla automaattista virtauksen säätöä varten teollisissa prosesseissa.

Erittelytaulukko

Toimintaperiaate

PTFE-vuorattu kemiallisen tuotannon ohjausventtiili toimii virtauksen rajoittamisen ja moduloinnin perusperiaatteella. Venttiilissä on sulkuelin, kuten tulppa, kiekko tai pallo, joka liikkuu vuoratun rungon sisällä virtauskanavan alueen vaihtelemiseksi. Kun toimilaite vastaanottaa ohjaussignaalin, se asettaa sulkuosan suhteessa venttiilin istukkaan. Täysin avoimessa asennossa virtauskanava tarjoaa minimaalisen vastuksen. Kun suljinosa liikkuu kohti istukkaa, virtausalue pienenee, mikä luo paineen laskun, joka pienentää virtausnopeutta. PTFE-vuori varmistaa, että syövyttävä aine koskettaa vain inertin fluoripolymeerin pintaa, kun taas metalliosat tarjoavat rakenteellisen eheyden ja paineenrajoituksen. Maapallotyyppisissä ohjausventtiileissä tulppa liikkuu lineaarisesti istukkaa vasten. Perhostyyppisissä malleissa kiekko pyörii 0° - 90° virtauksen moduloimiseksi. Vuorauksen paksuus on tyypillisesti 3 mm tai suurempi, mikä tarjoaa kestävän suojan kemiallista hyökkäystä ja läpäisyä vastaan.

Edut

· Korroosionkestävyys:PTFE-vuori suojaa useilta syövyttäviltä kemikaaleilta, mukaan lukien suolahappo, rikkihappo, typpihappo ja erilaiset orgaaniset liuottimet. PTFE:n kemiallinen inertisyys tekee siitä sopivan sovelluksiin, joissa metalliventtiilit kärsivät nopeasta hajoamisesta.

· Prosessin puhtaussuojaus:Inertti vuoraus estää metalli-ionien huuhtoutumisen prosessinesteeseen, mikä tekee venttiilistä sopivan farmaseuttisiin ja elintarvikekäyttöisiin sovelluksiin, joissa tuotteen puhtaus on kriittinen.

· Matalakitkakäyttö:PTFE:llä on alhainen kitkakerroin, mikä vähentää käyttömomenttia ja minimoi tiivistepintojen kulumisen. Tämä ominaisuus edistää vakaata ohjaustehoa pitkien huoltojaksojen aikana.

· Vuodonhallinta:PTFE-vuori yhdistettynä asianmukaisiin varren tiivistysjärjestelyihin tarjoaa sulkukyvyn.

· Lämpötila-alue:PTFE-vuoratut venttiilit toimivat tyypillisesti -180 °C:sta 160 °C:seen (joissakin malleissa jopa 180 °C), ja ne täyttävät monet kemiallisten prosessien lämpötilavaatimukset.

Sovellusalueet

Zhuoyan PTFE-vuorattuja kemiallisen tuotannon ohjausventtiilejä käytetään useilla teollisuudenaloilla, joilla syövyttäviä nesteitä on käsiteltävä:

· Kemiallinen käsittely:Hapon tuotanto, kloori-alkalilaitokset, liuottimenkäsittelyjärjestelmät ja kemialliset synteesiprosessit.

· Lääkkeiden valmistus:API-tuotanto, liuottimien talteenotto ja puhdistavat järjestelmät, joissa tuotteen puhtaus on olennaista.

· Petrokemian teollisuus:Syövyttävän materiaalin käsittely jalostus- ja petrokemian tuotantoyksiköissä.

· Hienokemiallinen tuotanto:Väriaineiden ja pigmenttien valmistus, erikoiskemiallinen synteesi.

· Ympäristösovellukset:Jätevesien käsittely, savukaasujen rikinpoisto ja kemiallisten jätteiden käsittely.

· Elintarviketeollisuus:Hapan elintarvikkeiden jalostus, jossa ruostumaton teräs ei yksin riitä korroosionkestävyyteen.

Käyttöä koskevat varotoimet

· Laipan suojaus:Älä poista laipan kansilevyjä ennen kuin venttiili on valmis asennettavaksi. PTFE-laippapinta voi vaurioitua iskujen, lämpötilan muutosten tai vieraiden aineiden vaikutuksesta. Jos tarkastus vaatii kannen poistamista, vaihda kannet välittömästi tarkastuksen jälkeen.

· Tiivisteen valinta:Kun liität eri materiaaleista valmistettuihin metallilaippoihin, käytä asianmukaisia ​​tiivisteitä suojaamaan PTFE-laippapinta. Yleisesti ottaen lisätiivisteitä ei tarvita, kun ne liitetään yhteensopiviin PTFE-vuorattuihin laippoihin.

· Lämpötilan hallinta:Jos vuoto tapahtuu korkeissa lämpötiloissa, alenna järjestelmän lämpötila ensin ympäristön olosuhteisiin ennen syyn tutkimista. Vältä säätöjen tekemistä venttiilin ollessa kuuma.

· Ei hitsausta:Älä hitsaa asennettua venttiiliä tai sen lähellä, koska lämpö voi vaurioittaa PTFE-vuorausta pysyvästi.

· Pultin kiristys:Kiristä laippamutterit tasaisesti vinottain sopivalla momentilla. Jos vuoto jatkuu kiristyksen jälkeen, tarkista, ettei PTFE-laippapinnassa ole naarmuja tai painaumia, jotka saattavat edellyttää tasoittamista hienolla hiomapaperilla.

· Virtauksen suunta:Kun asennat venttiileitä, joilla on suuntavaatimukset, varmista, että virtaussuunta vastaa venttiilin runkoon merkittyä nuolta.

· Varastointi:Säilytä venttiilejä kuivassa, tuuletetussa sisätilassa. Älä pinoa venttiilejä päällekkäin. Pitkäaikaista varastointia varten pidä tiivisteelementit hieman avoimessa asennossa estääksesi tiivistepintojen pysyvät muodonmuutokset.

· Manuaalinen käyttö:Älä käytä lisävipua (esim. putken jatkoja) venttiilin toiminnan pakottamiseksi. Käytä vain kohtuullista manuaalista voimaa.

Kuinka ylläpitää

· Säännöllinen tarkastus:Suorita säännölliset silmämääräiset tarkastukset venttiilirungon ulkopuolelta korroosion tai vuotojen varalta. Suunniteltujen seisokkien aikana tarkista sisäinen PTFE-vuoraus värjäytymien, halkeamien, rakkuloiden tai delaminoitumisen varalta. Suorita toimintatarkastukset varmistaaksesi sujuvan liikkeen täysin avoimesta täysin suljettuun asentoon.

· Oikea puhdistus:Käytä puhdistukseen mietoja pesuaineita ja vettä. Vältä voimakkaita kemikaaleja, jotka saattavat olla yhteensopimattomia PTFE:n kanssa, äläkä koskaan käytä hankaavia puhdistusvälineitä, kuten teräsharjoja. Hankaavat materiaalit voivat naarmuttaa PTFE:n pintaa, mikä heikentää sen tarttumattomia ominaisuuksia ja luo väyliä kemialliselle hyökkäykselle.

· Voitelu:Käytä voiteluaineita vain mekaanisiin osiin, kuten varren kierteisiin ja toimilaitekokoonpanoihin. Älä levitä voiteluainetta PTFE-pinnoille, jotka koskettavat prosessiväliainetta, koska vuoraus on luonnostaan ​​itsevoitelevaa.

· Komponenttien vaihto:Vaihda tiivisteet ja tiivisteet ennaltaehkäisevän huollon aikataulun mukaan tai ensimmäisten kulumisen tai vuotojen ilmetessä. Nämä komponentit on suunniteltu uhrauksiksi ja niiden oikea-aikainen vaihto suojaa kalliimpaa venttiilikokoonpanoa.

· Käsittelyn varotoimet:Varo asennuksen ja huollon aikana naarmujen tai kolhujen syntymistä vuoraukseen. Syvät naarmut edustavat mahdollisia vikakohtia. Suojaa venttiiliä suoralta auringonvalolta varastoinnin aikana, koska UV-altistus voi heikentää PTFE:tä ajan myötä.

· Huollon jälkeinen testaus:Jokaisen huollon tai korjauksen jälkeen testaa venttiili asiaankuuluvien standardien mukaisesti ennen kuin palautat sen huoltoon. Varmista ennen asennusta, että kaikki korjatut venttiilit täyttävät vuoto- ja suorituskykyvaatimukset.

FAQ

Q1: Mitä väliainetta PTFE-vuorattu ohjausventtiili voi käsitellä?
A1:PTFE-vuoratut venttiilit sopivat useimmille syövyttäville aineille, mukaan lukien kloorivetyhappo, rikkihappo, typpihappo, orgaaniset liuottimet ja erilaiset kemialliset reagenssit. PTFE kestää lähes kaikkia kemikaaleja paitsi sulaa alkalimetallia ja alkuainefluoria.

Q2: Mikä on suurin käyttölämpötila?
A2:Tavalliset PTFE-vuoratut venttiilit toimivat jopa 160 °C:ssa. Jotkut mallit, joissa on modifioitua PTFE:tä tai vaihtoehtoisia fluoripolymeerivuorauksia, voivat tarjota laajennetun lämpötila-alueen jopa 180 °C:een.

Q3: Voidaanko venttiiliä käyttää kuristuksen ohjaamiseen?
A3: Kyllä, tämä on virtauksen modulointiin suunniteltu säätöventtiili. Sopivalla toimilaitteen ja asennoittimen konfiguraatiolla se tarjoaa tarkan virtauksen ohjauksen lineaarisilla tai yhtä suurilla prosenttiominaisuuksilla.

Q4: Kuinka valitsen oikean toimilaitteen?
A4:Toimilaitteen valinta riippuu venttiilin koosta, käyttöpaineesta, tarvittavasta sulkumomentista ja ohjaussignaalin saatavuudesta. Pneumaattiset kalvotoimilaitteet ovat yleisiä moduloivassa ohjauksessa, kun taas sähkötoimilaitteita käytetään silloin, kun pneumaattista syöttöä ei ole saatavilla.

Q5: Mitä huoltoa tarvitaan?
A5:Rutiinihuolto sisältää määräajoin visuaalisen tarkastuksen, toimintatarkastukset, puhdistuksen miedolla pesuaineella, mekaanisten komponenttien voitelun sekä tiivisteiden oikea-aikaisen vaihdon.

Q6: Mikä on tyypillinen läpimenoaika?
A6:Toimitusajat vaihtelevat erittelyn ja määrän mukaan. Ota yhteyttä Zhuoyaniin saadaksesi nykyiset tuotantoaikataulut ja toimitusarviot.

Q7: Onko mukautettu kokoonpano saatavilla?
A7:Kyllä, Zhuoyan tarjoaa räätälöinnin runkomateriaalille, vuoraustyypeille, toimilaitevaihtoehdoille ja liitäntästandardeille tiettyjen prosessivaatimusten mukaisesti.
