PTFE-vuorattu kemiallisen putkilinjan kyynärpää

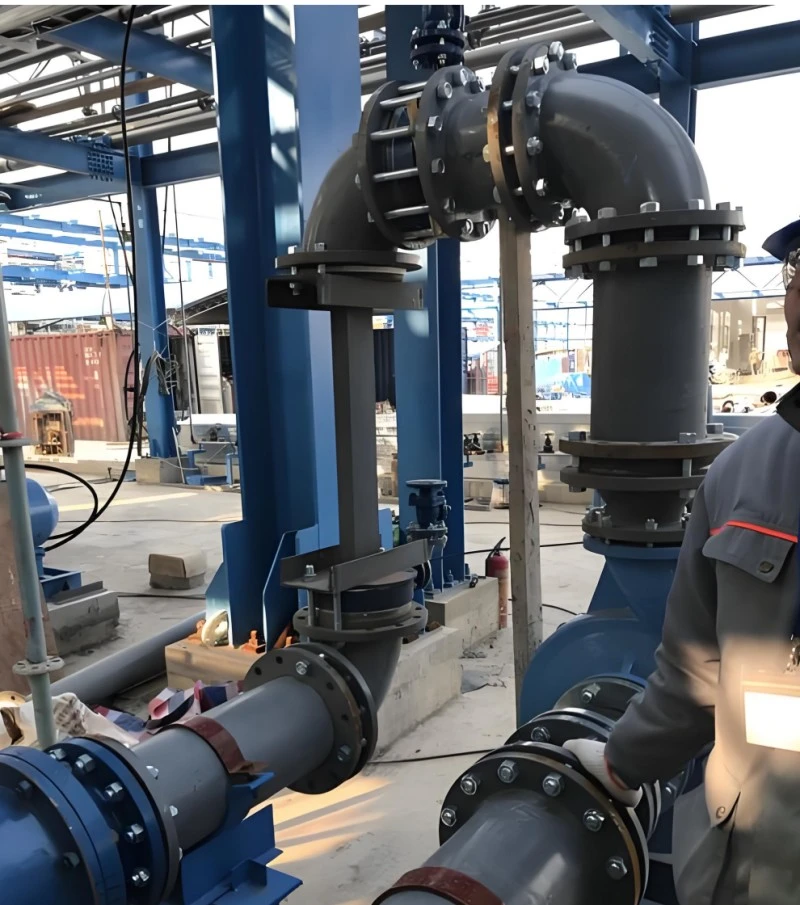

Kiinalaisen ammattimaisen valmistajan Zhuoyanin tarjoama PTFE-vuorattu kemiallinen putkikyynärpää on korvaamaton ydinsovitus korroosionestokemikaaliputkistojärjestelmän sisällä. Syövyttävän nesteen syöttölinjoissa virtaussuunnan muutokset tapahtuvat kulmissa; Nopea hankaus happoa, alkalia ja fluoria sisältävillä aineilla tekee mutkakohdista koko putkilinjan haavoittuvimpia vikakohtia. Tavallinen hiiliteräksinen kyynärpää kärsii nopeasta eroosiosta; yksinkertaisissa ruiskutetuissa liitososissa on helposti pinnoitteen kuoriutuminen keskipitkällä hankauksella. Komposiittikyynärpäässämme yhdistyvät luja hiiliteräksinen ulkorunko ja saumaton täysin peittävä PTFE-sisävuori, mikä ratkaisee erityisesti hankaus- ja korroosioriskin käännöksissä. Se voidaan yhdistää suoraan PTFE-vuorattujen suorien putkien, tee- ja supistusputkien kanssa, joita käytetään laajalti ulkomaisten kemianteollisuuspuistojen suljetuissa syövyttävässä ja keskimääräisessä kuljetuslinjoissa.

Mikä on PTFE-vuorattu kemiallisen putkilinjan kyynärpää

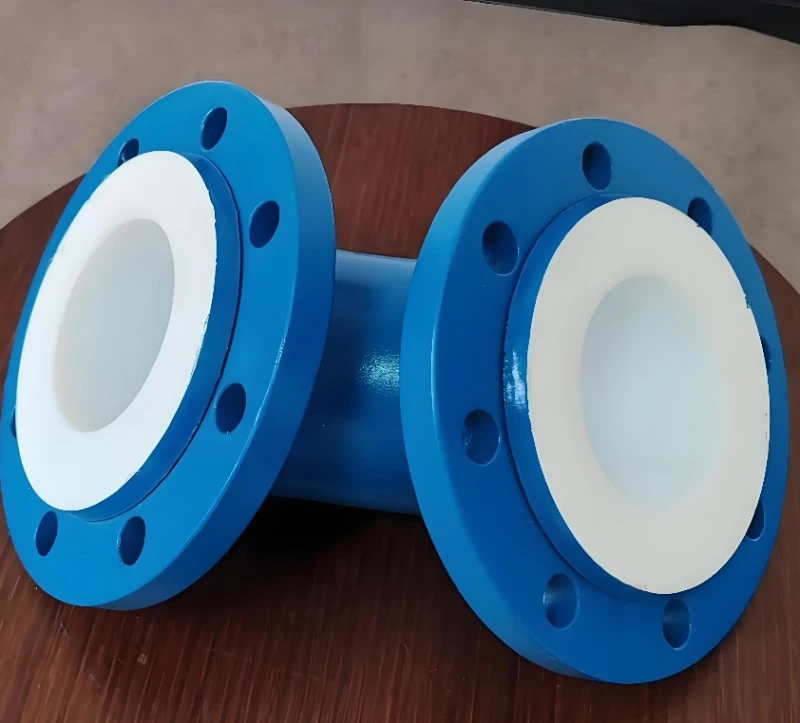

PTFE-vuorattu Chemical Pipeline Elbow on omistettu korroosionestoputkien mutkaliitos, joka koostuu hiiliteräksestä kulmakappaleesta ja saumattomasta tyhjiölaminoidusta PTFE-sisävuoresta. Sen ydintoiminto on nesteen virtaussuunnan muuttaminen kemikaalien kuljetusputken sisällä. Poiketen suorista putkilinjan osista, kyynärpään sisempi taivutuspinta kestää jatkuvaa nopeaa keskimääräistä hankausta. Tuotteemme saavuttaa 100 % täyden PTFE-peiton taivutuskaarella, sisäreiällä ja laipan tiivistepinnalla ilman paljaita metallialueita. Saatavana useissa taivutuskulmissa erilaisiin putkien reititysvaatimuksiin. Se kuuluu passiiviseen putkiliittimeen, jota ei käytetä reaktioon, varastointiin tai erottamiseen, vain väliaineen ohjaamiseen suljetuissa kuljetussilmukoissa, ja se liitetään muihin vuorattuihin putkikomponentteihin HG20536-korroosionestolaippojen kautta.

Täydellinen teknisten tietojen taulukko

Ydinominaisuudet

1. Täyskaaren saumaton vuoraus virtausta vastaan ​​Koko taivutuskaari saa integroidun PTFE-verhouksen, ei liitoshitsauksia virtauksen kääntöasennossa, vastustaa tehokkaasti nopean syövyttävän nesteen jatkuvaa hankausta, pidentää huomattavasti putkiverkoston haavoittuvimman kohdan käyttöikää.

2. Nollakuolleen laipan integroitu peite Sisäreikä ja laipan tiivistepinta on jatkuvasti kääritty PTFE:llä, mikä eliminoi rakokorroosioriskin laippaliitoksessa ja vältä keskiaineen vuotamista vuorauksen ja teräsmatriisin välillä.

3. Monikulmainen joustava valinta monimutkaiseen asetteluun Tarjoaa 45°, 90°, 180° kolme päävirtakulmaa, tyydyttää monimutkaiset työpajan putkilinjan sorvaukset, ohitus- ja U-silmukan asettelu, vähentää paikan päällä tehtävää toissijaista muutostyötä.

4. Korkean lujan hiiliteräsmatriisi Taottu hiiliteräksinen kyynärrunko kestää järjestelmän painetta ja ulkoista mekaanista vaikutusta, välttää muodonmuutoksia putkilinjan lämpölaajenemisen ja supistumisen aikana.

5. Täydellinen vaihdettavuus täyden sarjan vuoratun putkiston kanssa. Yhtenäinen HG20536 korroosionestolaippa voidaan koota vaihtokelpoisesti Zhuoyan-vuoratun suoran putken, tee-, supistus- ja pääprosessilaitteiston kanssa.

6. Kompakti esivalmistettu rakenne Valmis kulmakappale on täysin esivuorattu tehtaalla, paikan päällä suoritettavaa vuorausta ei tarvita, lyhennä kemiantehtaan putkiston asennusjaksoa.

Käyttöä koskevat varotoimet

1. Keskitasoinen sopeutumiskyky: Vaikka se kestää useimpia syövyttäviä nesteitä, sula alkalimetalli ja klooritrifluoridi vahingoittavat PTFE-vuorausta; älä hae tällaisia ​​tiedotusvälineitä. Päivitä 3 mm paksuun vuoraukseen, jos neste sisältää fluorivetyhappoa ja tuo voimakkaan hankausvaikutuksen.

2. Virtausnopeuden rajoitus: Vältä pitkäaikaista liian suurta virtausnopeutta; liian nopea neste kiihdyttää fyysistä hankausta sisemmän kaaren sisäpinnalla.

3. Asennussuojaus: Suojaa laipan PTFE-tiivistepinta noston ja asennuksen aikana; estämään rautalangan aiheuttamia naarmuja, terävä työkalu.

4. Lämpölaajenemisen huomioiminen: Varaa oikea putkilinjan siirtymämarginaali, estä pakotettu kokoaminen raa'alla voimalla vetämällä mutkalla asennusasennon poikkeaman kompensoimiseksi.

5. Paineenrajoitus: Käytä tiukasti nimellispaine-lämpötila-alueella; ylipaine aiheuttaa vuorauksen irtoamisvaaran.

6. Hitsauskielto: Älä koskaan suorita hitsausta tai leikkaamista paikan päällä kulmakappaleen rungossa, korkea lämpötila tuhoaa sisäisen PTFE-vuorauksen liimausominaisuudet.

Pakkaus ja maailmanlaajuinen toimitus

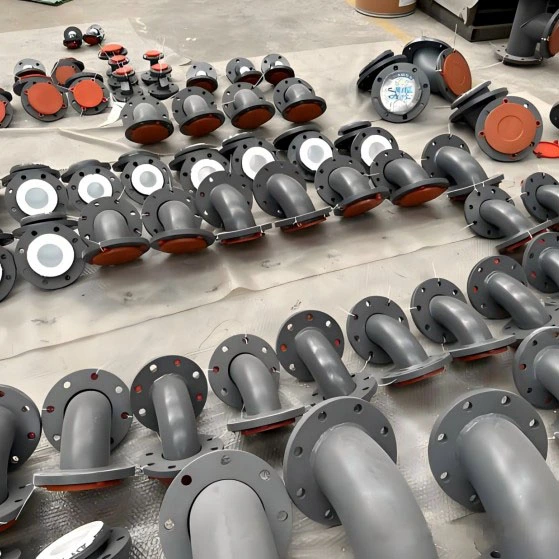

1. Sisäsuojaus: Jokainen kyynärpään sisäontelo puhalletaan puhtaaksi; Laipan tiivistyspinnat on peitetty yksitellen erityisillä PTFE-naarmuuntumattomilla suojakorkilla, jotka estävät vuorauksen vaurioitumisen kuljetuksen aikana.

2. Ulkopakkaus: Pienikokoiset kyynärpäät sopivat osioituun kartonkipakkaukseen; suuret DN200-DN500 kyynärpäät kiinnitetään räätälöidyllä puisella laatikolla iskunkestävällä täyteaineella, vältä keskinäinen törmäys.

3. Konttien lastaus: Kulmat on erotettu pehmusteilla, mikä estää pursottamisen ja liitosten välisen kitkan meri-maa-sekakuljetuksissa.

4. Saatavilla olevat toimitusportit: Qingdao, Shanghai, Tianjin.

5. Täydelliset tulliselvitysasiakirjat: kauppalasku, pakkausluettelo, tehtaan tarkastustestiraportti, CE-asiakirjat voidaan toimittaa yhdessä.

FAQ

Kysymys 1: Kestääkö tämä PTFE-vuorattu kemiallisen putkilinjan kyynärpää fluorivetyhappoa sisältävän nesteen pitkäaikaisen hankaamisen?

V: Valitse HF-pitoiselle hankausaineelle 3 mm paksunnettu vuorausversio, jotta saat luotettavan palvelun.

Kysymys 2: Voimmeko saada 180 asteen U-taivutusvuoratun kyynärpään putkilinjan silmukan asettelua varten?

V: Kyllä, 45°, 90°, 180° taivutuskulmat ovat kaikki muokattavissa putkipiirustuksen mukaan.

Kysymys 3: Saako asennetun kulmakappaleen leikkaus- tai hitsausmuokkaukset tehdä paikan päällä?

V: Leikkaaminen ja hitsaus paikan päällä on ehdottomasti kielletty; korkea lämpötila vahingoittaa sisäistä PTFE-vuorauksen liimauskerrosta.

Kysymys 4: Voidaanko tämä mutka yhdistää suoraan PTFE-vuorattuun suoraan putkeen?

V: Se ottaa käyttöön yhtenäisen HG20536 korroosionestolaippastandardin, suoran asennuksen täyden sarjan fluorivuorattujen putkistokomponenttien kanssa.

Kysymys 5: Mikä tiiviste tulee sovittaa PTFE-vuoratun kemiallisen putkilinjan kulmalaippaan?

V: On käytettävä tukevaa PTFE-tiivistettä; tavallisia kumi- tai metallitiivisteitä ei suositella.

Q6: Mikä on vuorattujen kulmaliitosten takuupolitiikka?

V: Hiiliteräksisellä kulmakappaleella on 10 vuoden rakenteellinen takuu; PTFE-vuorauksella 5 vuoden takuu, ei naarmuja eikä asennuksen aiheuttamia keinotekoisia vaurioita.
