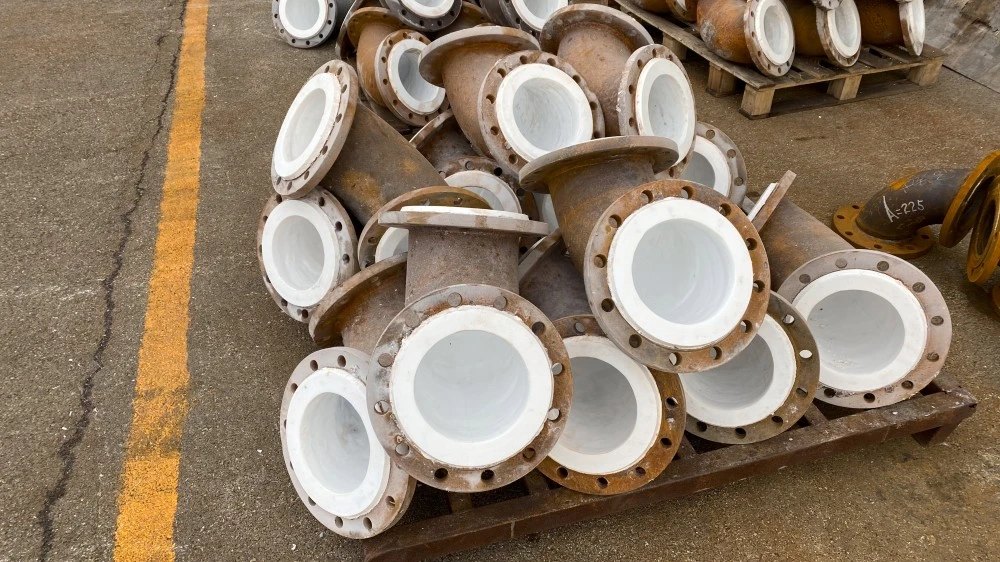

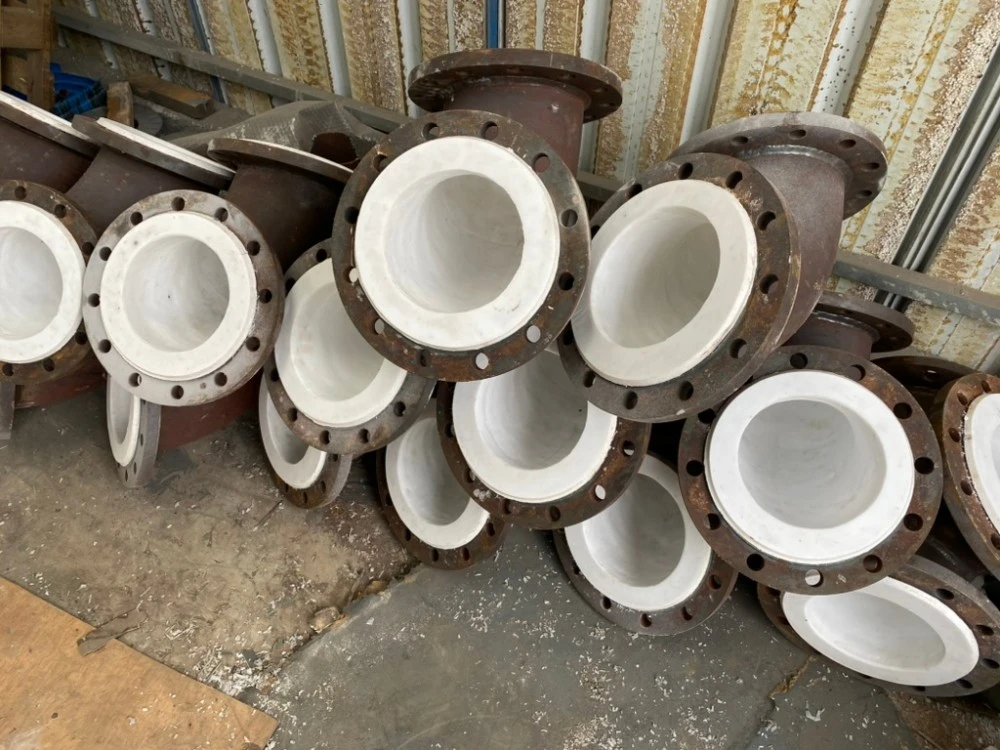

Zhuoyanin Kiinassa tarjoama PTFE-vuorattu kemiallisen väliaineen siirtokulma on erikoistunut putkiliitos, joka on suunniteltu muuttamaan virtaussuunnan syövyttävissä huoltoputkissa. Tässä Zhuoyanin valmistamassa tuotteessa on metallinen ulkokuori – tyypillisesti hiiliteräs tai ruostumaton teräs – ja sisäpintaan on liimattu polytetrafluorieteeni (PTFE) vuoraus. Tämä komposiittirakenne sallii kulmakappaleen kestää sisäisen paineen ja mekaanisen rasituksen samalla, kun se estää prosessiväliainetta joutumasta kosketuksiin metallialustan kanssa. PTFE-vuoraus suojaa kemiallisilta vaikutuksilta, mikä tekee kyynärpäästä sopivan happojen, emästen, orgaanisten liuottimien ja muiden syövyttävien nesteiden kuljettamiseen.
Tuotetta on saatavana vakiokulmissa, mukaan lukien 45° ja 90°, koot vaihtelevat DN15 - DN600. Kytkentämenetelmiin kuuluvat laipalliset päät ANSI B16.5-, DIN- tai JIS-standardien mukaisesti. Saatavilla on sekä kiinteitä että löysä laippakokoonpanoja kokovaatimuksista riippuen.
| Parametri | Erittely |
| Kokoalue | DN15 – DN600 (1" - 24") |
| Kyynärpään kulmat | 45°, 90° (muut kulmat saatavilla pyynnöstä) |
| Asunnon materiaali | Hiiliteräs / ruostumaton teräs (304/316) |
| Vuorausmateriaali | PTFE |
| Vuorauksen paksuus | 3-7 mm (vaihtelee koon mukaan) |
| Laippastandardit | ANSI B16.5 luokka 150/300, DIN, JIS |
| Laipan kokoonpano | Yksi kiinteä + yksi löysä laippa (DN15–DN150); kaksi kiinteää laippaa (DN200-DN600) |
| Käyttölämpötila | -29°C - +200°C (jopa 260°C joissakin kokoonpanoissa) |
| Paineluokitus | PN10, PN16, luokka 150, luokka 300 |
| Tyhjiökyky | Soveltuu 150°C asti |
| Spark Test | 15 kV, 25 kV |
| Sovellettavat standardit | ASTM F1545-15a, HG/T 21636, GB/T 9119 |
| Ulkoinen viimeistely | Epoksipohjamaali (4-6 mil), uudelleenmaalattavissa |
Korroosionkestävyys:PTFE-vuoraus kestää useimpia kemikaaleja paitsi sulaa alkalimetallia, alkuainefluoria ja klooritrifluorideja. Tämä tekee kyynärpäästä sopivan aggressiivisten väliaineiden käsittelyyn, mukaan lukien rikkihappo, suolahappo, typpihappo, natriumhydroksidi ja erilaiset orgaaniset liuottimet.
Laaja käyttölämpötila-alue:PTFE-vuoratut kyynärpäät säilyttävät vakaan suorituskyvyn -29 °C - +200 °C, ja jotkut mallit tukevat jopa 260 °C:n käyttöä. Tämä lämpöstabiilisuus mahdollistaa käytön sekä korkean lämpötilan kemiallisissa prosesseissa että matalan lämpötilan varastointisovelluksissa.
Matala kitka ja tarttumattomat ominaisuudet:PTFE-vuorauksella on alhainen kitkakerroin, mikä vähentää painehäviötä ja energiankulutusta nesteen kuljetuksen aikana. Tarttumaton pinta estää myös kiinteiden hiukkasten tarttumisen ja kerrostumien muodostumisen, minimoi virtausrajoitusten riskin ja yksinkertaistaa huoltoa
Paine- ja tyhjiökyky:Metallinen ulkokuori tarjoaa paineluokitukset PN10-PN16 asti (luokka 150-300), ja PTFE-vuoraus tukee tyhjiöpalvelua jopa 150 °C:n lämpötiloissa. Tämä ominaisuus soveltuu erilaisiin käyttöolosuhteisiin kemiallisessa käsittelyssä.
Tuotteen puhtauden ylläpito:Inertti PTFE-vuoraus ei liukene epäpuhtauksia prosessiväliaineeseen, joten kulmakappale sopii farmaseuttisiin, elintarvike- ja erittäin puhtaisiin kemiallisiin sovelluksiin, joissa tuotteen eheys on kriittinen.
PTFE-vuorattu kemiallisen väliaineen siirtokulma toimii periaatteella, jossa metallikotelon mekaaninen lujuus yhdistyy fluoripolymeerivuorauksen kemialliseen inerttiyteen. Huollon aikana syövyttävä aine virtaa PTFE-vuoratun sisäosan läpi, jossa polymeerin tarttumattomat ja kemiallisesti kestävät ominaisuudet estävät hajoamisen tai kontaminoitumisen. Metallinen ulkokuori – valmistettu hiiliteräksestä tai ruostumattomasta teräksestä – tarjoaa rakenteellisen eheyden kestämään järjestelmän painetta ja mekaanista kuormitusta.
PTFE-vuoraus valmistetaan käyttämällä prosesseja, kuten puristusmuovausta, isostaattista muovausta tai mäntäekstruusiota tasaisen paksuuden ja tiheyden saavuttamiseksi. Suuremman halkaisijan kyynärpäissä (400NB - 600NB) voidaan käyttää kaksiosaista rakennetta, kun taas pienemmät koot valmistetaan yksiosaisina yksikköinä. Vuorauksen paksuus on suunniteltu sopimaan lämpölaajenemiseen ja -kutistumiseen, ja erityisiä HD (high-density) -vuorauksia on saatavana sovelluksiin, joissa on suuri nestekitka tai pidennetty käyttöikä. Vuorauksen ja metallikuoren välinen rajapinta ottaa huomioon erilaisen lämpölaajenemisen, mikä säilyttää tiivisteen eheyden koko käyttölämpötila-alueella.
Kun valitset Zhuoyan PTFE -vuoratun kemiallisen väliaineen siirtokulman, ota huomioon seuraavat tekijät:
1. Käyttölämpötila ja paine:Arvioi järjestelmäsi jatkuvat ja huippulämpötila-/paineolosuhteet. Vakio-PTFE-vuoraukset tukevat palvelua 200 °C:seen asti, ja neitseellisiä PTFE-kokoonpanoja on saatavana laajemmille lämpötila-alueille. Varmista, että valittu paineluokitus (PN10, PN16, luokka 150 tai luokka 300) vastaa järjestelmävaatimuksiasi.
2. Kemiallinen yhteensopivuus:PTFE vastustaa useimpien kemikaalien hyökkäyksiä, mutta varmista yhteensopivuus tietyn väliaineen kanssa. Huomaa, että PTFE ei sovellu sulalle alkalimetallille, alkuainefluorille tai klooritrifluorideille. Sovelluksissa, joihin liittyy staattisen varauksen kerääntyminen, harkitse antistaattisia PTFE-vuorauksia (tilavuusvastus ≤ 10⁸ Ω·cm).
3. Kyynärpään kulma ja koko:Valitse taivutuskulma (45° lievemmille virtaussiirtymille, 90° tiukille reitityksille) putkiston sijoittelun ja virtausominaisuuksien perusteella. Valitse nimellinen reiän koko, joka vastaa putkilinjasi halkaisijaa. Koko DN400 - DN600 kaksiosainen kyynärrakenne on vakiona.
4. Liitäntävaatimukset:Määritä laippastandardi (ANSI, DIN tai JIS), paineluokka ja laipan kokoonpano (kiinteä/löysä). Vahvista pultin reiän kuvio ja pintamitat oikean asennuksen varmistamiseksi.
5. Sovellusympäristö: Määritä sopiva ulkopinnoite tai harkitse ruostumattomasta teräksestä valmistettua koteloa, jos kyseessä on ulkoilman tai syövyttävän ilmakehän altistuminen. Korkean puhtauden sovelluksissa (farmaseuttiset, elintarviketeollisuus) varmista, että PTFE-laatu täyttää asiaankuuluvat vaatimustenmukaisuusvaatimukset.
Zhuoyan PTFE-vuoratut kemiallisen väliaineen siirtokulmat on pakattu tuotteen eheyden varmistamiseksi kuljetuksen ja varastoinnin aikana:
Pakkaus:Jokainen kyynärpää on suojattu erikseen päätykappaleilla tai vanerisilla sokeilla, jotta vältetään laippapintojen ja vuorausten vaurioituminen. Laippaliitokset on varmistettu suojakuorilla. Suuremmissa kooissa puisia laatikoita tai kuormalavoja käytetään rakenteellisena tukena kuljetuksen aikana.
Toimitus:Tuotteet toimitetaan meri-, lento- tai maakuljetuksella asiakkaan vaatimusten mukaan. Tavallinen vientipakkaus on kansainvälisten toimitusmääräysten mukainen. Jokainen lähetys sisältää pakkausluettelot, laatutodistukset ja tarkastusraportit.
Q1: Mitä kemikaaleja PTFE-vuoratut kyynärpäät kestävät?
A1:PTFE kestää useimpia kemikaaleja lukuun ottamatta sulaa alkalimetallia, alkuainefluoria ja klooritrifluorideja. Vuori soveltuu vahvojen happojen, emästen, orgaanisten liuottimien ja hapettimien käsittelyyn.
Q2: Mikä on normaali käyttölämpötila-alue?
A2:Vakiokäyttölämpötila-alue on -29°C - +200°C. Jotkut kokoonpanot tukevat palvelua 260 °C:seen asti. Kysy Zhuoyanilta erityisiä lämpötilavaatimuksia.
Q3: Mitä kokoja on saatavilla?
A3:Zhuoyan PTFE-vuorattuja kyynärpäitä on saatavana DN15 - DN600 (1" - 24") sekä 45° että 90° kulmissa.
Q4: Mikä on tyypillinen vuorauksen paksuus?
A4: Vuorauksen paksuus vaihtelee koon mukaan, vakiopaksuuden ollessa 3 mm - 7 mm. HD (high-density) -vuorauksia on saatavana sovelluksiin, jotka vaativat parempaa kestävyyttä.
