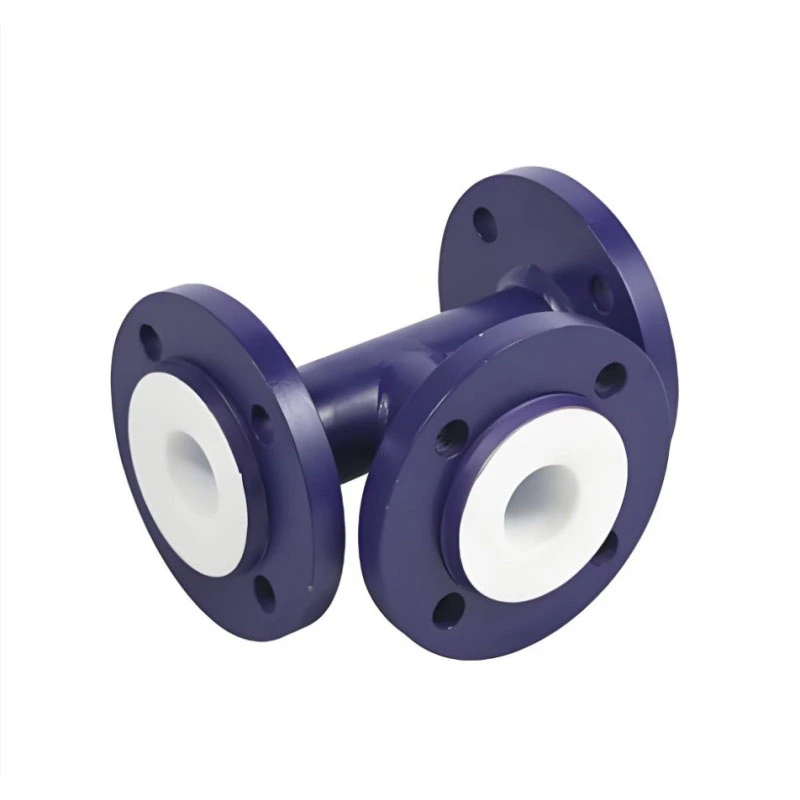

PTFE-vuorattu haponkestävä tee-sovitus

PTFE-vuorattu haponkestävä tee-liitin on kolmisuuntainen haaraputkiliitin, joka on erityisesti optimoitu happamille väliaineille. Happokemiallisten putkistojen sisällä T-liittimet suorittavat virtauksen jakamis-, konvergointi- ja ohitustehtäviä. Kolmisuuntainen risteysliittymä on altis turbulenttiselle hankautumiselle, joka kuluttaa helposti tavallisia metallisia tiiä tai halpoja ruiskutettuja liitoksia, mikä aiheuttaa varhaista vuotoa. Tämä happo-erikoispaita käyttää hiiliteräksestä painelaakeroitua ulkorunkoa ja täysin peittävää saumatonta PTFE-sisävuorausta kaikissa haaraliitoksissa. Se voi toimia yhteistyössä vuorattujen kulmakappaleiden, suorien putkien ja supistusputkien kanssa rakentaakseen täydellisen suljetun happaman nesteen kuljetusverkoston, jota käytetään laajasti peittauspajoissa, epäorgaanisten happojen tehtaissa ja jätehapon kierrätysasemissa Kaakkois-Aasian ja Lähi-idän kemianpuistoissa.

Toimintaperiaate

1. Materiaalin toimintaperiaate

· Ulkorungon materiaali: Taottu hiiliteräksinen teerunko, tarjoaa mekaanisen lujuuden, kestää putkiston sisäisen paineen, lämpölaajenemisjännityksen ja ulkoisen asennuksen vaikutuksen; taontaprosessi eliminoi sisäiset valuhuokoisuusvirheet, mikä sopii pitkäaikaiseen happoväliaineputkiston sykliseen käyttöön.

· Sisäinen korroosionesto: Natriumaktivoitu PTFE-levy on alipainelaminoitu sisempään T-onteloon, mukaan lukien kolmisuuntainen risteys, haarareiät ja laipan tiivistyspinnat. Kemiallisesti inertti PTFE muodostaa jatkuvan eristyskerroksen, estää hapanta nestettä koskettamasta metallialustaa, estää turbulenttisen virtauksen aiheuttaman rakokorroosion teen risteyksessä. Ei paljaita metallipisteitä koko liittimen sisällä.

2. Yhteensopiva tuotanto- ja työmaaprosessi

1. Esivalmistettu putkilinjan liukuasennusprosessi:Vastaa tehtaalla valmiiksi valmistettuja happojakeluputkia; Teet kootaan esikoottuna työpajassa, mikä vähentää korkeariskistä kuumatyötä happopajassa.

2. Happaman nesteen ohitus- ja konvergointiprosessi:Sovelletaan pääputkivirtauksen jakamiseen useisiin hapon syöttöputkiin tai usean lähteen jätehappovirran yhdistämiseen julkiseen keräyspääputkeen.

3. Ohita näytteenotto ja turvaapuhaaraprosessi:Varaa T-haara happonesteen näytteenottoporttiin tai hapon varastosäiliön oheisputkiston turvaylivirtaushaaraan.

4. Koko sarja fluorivuorattu suljetun silmukan prosessi:Yhdistä PTFE-vuorattu haponkestävä varastosäiliö, kuljetusputki ja kulma, muodostavat täysin eristetyn happaman väliaineen suljetun kiertojärjestelmän, välttäen happosumun vuotamista.

Täydellinen teknisten tietojen taulukko

Ammattimaiset mallinvalintaehdotukset

1. T-muodon valinta: Pääputken ja haaraputken kaliiperi valitse samanhalkaisijainen tee; kun haaravirtauksen on kutistettava putken kokoa, valitse pienentävä tee vastaamaan todellista putkilinjan kaliiperia.

2. Vuorauspaksuuden valinta: Staattinen virtaus, tavallinen laimea epäorgaaninen happo, valitse standardi 2 mm vuori; korkea väkevä happo vahvalla turbulenttisella hankauksella kolmisuuntaisessa risteyksessä päivitys 3 mm paksuun PTFE-vuoraukseen.

3. Virtauksen kunnon arviointi: Jos T-asennossa esiintyy usein virtauksen vaihtoa ja voimakasta myrskyisää vaikutusta, ilmoita asiasta tekniselle tiimille paikallisen vuorauksen liimausaluksen parantamiseksi kolmisuuntaisessa risteyksessä.

4. Laipan yhteensopivuusvaatimus: HG20536 on täytettävä vuorattu laippa, älä sekoita tavalliseen vuoraamattomaan metallilaippaan, vältä happokorroosiota liitosraossa.

5. Prosessisuuntautunut kokoonpano: Näytteenottoa / ylivuotoohitushaaraa varten varmista haaran avautumisasento ja haaran pituus etukäteen tehtaan esivalmistusta varten, kielletä paikan päällä toissijainen poraus T-rungossa.

Tuotteen suorituskyvyn vertailutaulukko

Miksi valita Zhuoyan haponkestävälle tee-sovitukselle?

1. Taottu tee-aihio raaka-aineena, hylkää huonolaatuinen valettu tee, poista piilossa oleva hiekkareiän vika, joka voi aiheuttaa happaman väliaineen tunkeutumishäiriön.

2. Keskitä vahvistuskäsittely kolmisuuntaiseen leikkaavaan risteykseen. Tämä herkkä turbulenttinen hankausalue saa parannetun tyhjiölaminointialustan, mikä pienentää huomattavasti T-aseman vuotovirheiden määrää happoputkistossa.

3. Tiukka kaksoistarkastusstandardi: erityinen kipinäskannaus, joka keskittyy kolmisuuntaiseen risteykseen perinteisen täyspintaisen kipinän ja hydraulisen testin lisäksi.

4. Ammattimainen happoväliaineen tekninen tuki: tarjoa putkilinjan vaihtokaavioehdotus käyttäjän happopitoisuuden ja virtausnopeusparametrien mukaan.

5. Yhtenäinen HG20536-laippastandardi, saumaton telakointi täyden sarjan haponkestävissä vuoratuissa putkissamme, kulmissamme ja varastosäiliöissämme koko putkilinjan hankintaa varten.

6. Täydelliset vientiasiakirjat, lyhyt toimitusaika vakiovarastoeritelmille, 5 vuoden erillinen vuoraustakuu happoväliaineputkien liitososille.

FAQ

Kysymys 1: Voiko tämä PTFE-vuorattu haponkestävä tee-sovitus toimia pitkällä aikavälillä korkeakonsentraattisen rikkihapon ja kloorivetyhapon ohitusputkistojen kanssa?

V: Kyllä, käytä 3 mm paksumpaa vuorausvaihtoehtoa, kun kohtaat korkean pitoisuuden happoa, jossa on voimakasta turbulenttia hankausta kolmisuuntaisessa risteyksessä.

Q2: Mitä eroa on halkaisijaltaan samansuuruisella t-paidalla ja pienentävällä teellä?

V: Halkaisijaltaan yhtä suuri tee tarkoittaa pääputkea ja haaraputkea, joilla on sama nimellishalkaisija; supistavaa teetä käytetään, kun haarapuolen putken kaliiperi on pienempi kuin pääputkisto.

Kysymys 3: Saako paikan päällä porata tai avata teerungon lisähaaran lisäämiseksi?

V: Ehdottomasti kielletty. Poraus tuhoaa kiinteän PTFE-vuorauksen. Kaikki haaran sijainnit ja koot on vahvistettava ennen tehtaan esivalmistusta.

Q4: Voiko tämä tee sopia olemassa olevan PTFE-vuoratun haponkestävän putkiston kanssa?

V: Se hyväksyy HG20536 yhtenäisen täysin vuoratun laippastandardin, voidaan koota suoraan tukivuorattujen putkien, kulmakappaleiden ja varastosäiliölaitteiden kanssa.

Q5: Mikä tarkastus jokaiselle haponkestävälle teelle tehdään ennen toimitusta?

V: Jokainen liitin saa täyden seinän kipinäskannauksen (korostus skannaa kolmisuuntaisen risteyksen asennon) sekä hydraulisen paineenpitotestin.

Q6: Mitkä tuotteet kuuluvat takuun piiriin?

V: Taottu hiiliteräs T-runko 10 vuoden rakenteellinen takuu; PTFE-vuorauksella 5 vuoden takuu, ei keinotekoisia naarmuja, virheellistä asennusta ja epäasianmukaisia ​​väliainevaurioita.
