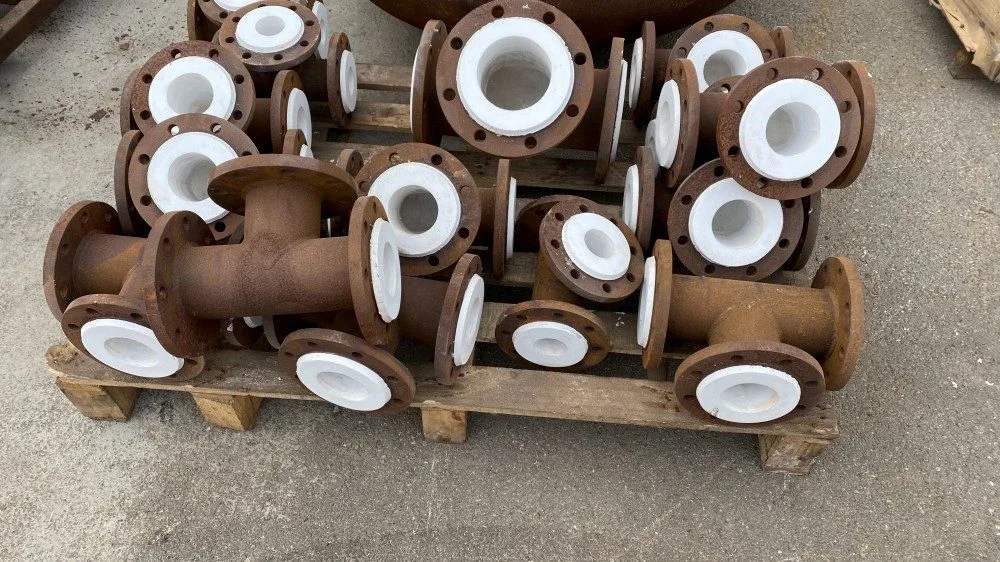

PTFE-vuorattu haponkestävä kemiallinen tee

Zhuoyan PTFE-vuorattu haponkestävä kemiallinen tee on putkiliitos, joka on suunniteltu teollisuuden putkistojärjestelmien kemialliseen kestävyyteen. Tuotteessa on metallinen ulkokuori yhdistettynä sisäpuoliseen PTFE-vuoraukseen, joka hyödyntää teräksen mekaanista lujuutta ja PTFE:n kemiallista inerttiä. Tee-rakenne sisältää pääputken ja haaraputken, jotka muodostavat "T"-muodon, mikä mahdollistaa nesteen ohjauksen tai konvergenssin putkistoverkostoissa. Tämä vuoraustekniikka estää suoran kosketuksen syövyttävien aineiden ja metallialustan välillä, mikä vähentää korroosion aiheuttaman vuodon riskiä ja pidentää käyttöikää. Zhuoyan PTFE-vuoratut T-paidat valmistetaan ottaen huomioon vuorauksen tiheys ja paksuuden tasaisuus teollisuuden vaatimusten täyttämiseksi.

Mikä on PTFE-linedacid-resistenttikemiallinen tee?

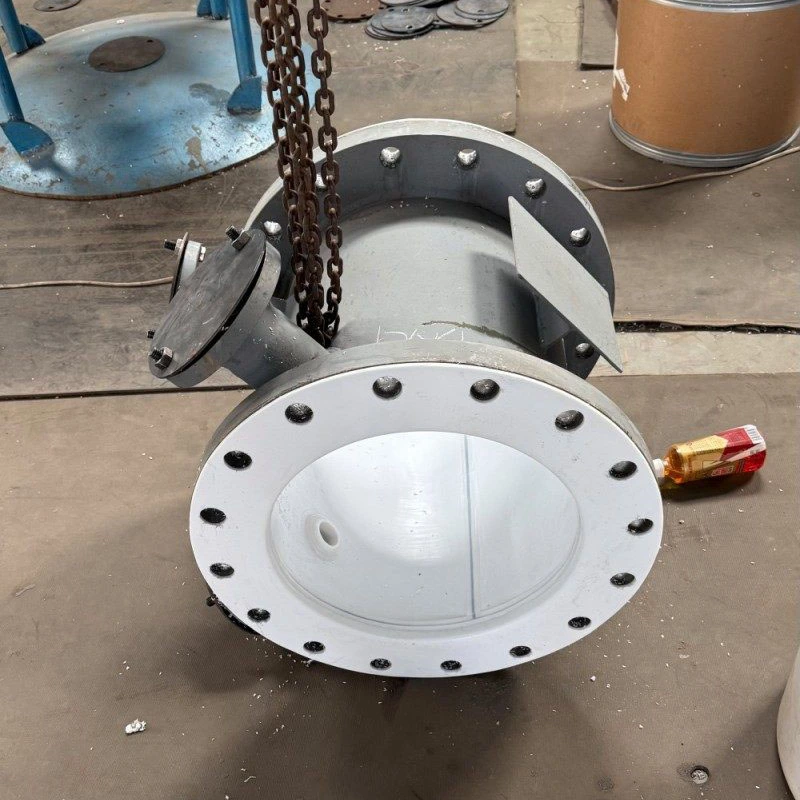

PTFE-vuorattu haponkestävä kemiallinen tee (kutsutaan myös PTFE-vuoratuksi T-kappaleeksi tai kemialliseksi T-kappaleeksi) on putkiston osa, joka koostuu metallirungosta, joka on vuorattu polytetrafluorietyleenillä (PTFE) sisäpinnalla. Se toimii haaraliitoksena putkistojärjestelmissä, jolloin virtaus voidaan jakaa yhdestä sisääntulosta kahdeksi poistoaukoksi tai yhdistää kahdesta sisääntulosta yhdeksi poistoaukoksi. PTFE-vuori toimii esteenä kuljetettavan nesteen ja metallikuoren välillä ja suojaa putkea kemiallisilta vaikutuksilta. Tämä malli on erityisen tärkeä sovelluksissa, joissa käytetään aggressiivisia kemikaaleja, erittäin puhtaita aineita tai korkeita lämpötiloja, joissa tavalliset metalliliittimet kärsivät korroosiosta tai saastumisesta. PTFE-vuorattuja haponkestäviä kemiallisia teetä on saatavana samankokoisina tee- ja supistavina tee-kokoonpanoina, ja niitä voidaan valmistaa eri kokoisina eri putkien halkaisijoiden mukaan.

Sovellukset

PTFE-vuorattuja haponkestäviä kemiallisia teetä käytetään teollisissa putkijärjestelmissä, jotka kuljettavat syövyttäviä nesteitä, erittäin puhtaita nesteitä tai aineita, jotka vaativat kontaminaatiovalvontaa.

Yleisiä sovellusalueita ovat:

· Kemianteollisuus:Vahvojen happojen (rikkihappo, typpihappo, suolahappo), vahvojen emästen (natriumhydroksidi, kaliumhydroksidi) ja orgaanisten liuottimien kuljetus kemiantehtaissa.

· Lääketeollisuus:Erittäin puhtaiden reagenssien ja aktiivisten ainesosien kuljetus, jossa tuotteen puhtaus on säilytettävä.

· Petrokemian sekä öljy ja kaasu:Syövyttävien hiilivetyjen, hapan kaasun ja kemiallisten lisäaineiden käsittely ja kuljetus.

· Vedenkäsittely:Syövyttävien käsittelykemikaalien, valkaisuaineiden ja aggressiivisia komponentteja sisältävien jätevesien käsittely.

· Elintarvikkeiden käsittely:Happamien tai emäksisten elintarvikkeiden ainesosien ja puhdistusliuosten siirto, kun vaaditaan hygieniaa ja korroosionkestävyyttä.

· Puolijohdeteollisuus:Ultrapuhtaan veden ja erittäin puhtaiden kemiallisten reagenssien toimitus elektroniikan valmistukseen.

Tyypillisiä skenaarioita ovat:

· Hapon siirtolinjat:Väkevän rikkihapon, typpihapon tai suolahapon kuljettaminen kemiantehtaissa.

· Kaustiset käsittelyjärjestelmät:Natriumhydroksidi- tai kaliumhydroksidiliuosten käsittely massan ja paperin, tekstiilien ja kemian käsittelyssä.

· Liuottimen jakelujärjestelmät:Orgaanisten liuottimien, kuten tolueenin, ksyleenin ja kloorattujen hiilivetyjen kuljettaminen, missä hiiliteräs on alttiina hyökkäyksille.

· Erittäin puhtaat vesijärjestelmät:Deionisoidun veden tai ultrapuhtaan veden jakelu lääke- ja puolijohdelaitoksissa metallikontaminaation estämiseksi.

· Jätteenkäsittelyjärjestelmät:Syövyttävän jäteveden ja kemiallisten jätevirtojen käsittely ympäristönpuhdistamoissa.

Toimintaperiaate ja valmistusprosessi

Toimintaperiaate

PTFE-vuori toimii kemiallisesti inerttinä eristekerroksena syövyttävän väliaineen ja metallikuoren välillä. PTFE (polytetrafluorieteeni) on fluoripolymeeri, jolla on hiili-fluorisidosrakenne, joka tarjoaa korkean kemiallisen stabiilisuuden. Materiaali kestää useimpien happojen, emästen ja orgaanisten liuottimien hyökkäyksiä, lukuun ottamatta sulaa alkalimetallia, alkuainefluoria ja tiettyjä fluorattuja yhdisteitä korotetuissa lämpötiloissa. Tämän inerttisyyden ansiosta tee voi kuljettaa aggressiivisia aineita vaarantamatta metallisen ulkokuoren eheyttä. Metallikuori tarjoaa rakenteellisen lujuuden kestämään järjestelmän painetta ja mekaanista kuormitusta, kun taas PTFE-vuori varmistaa kemiallisen yhteensopivuuden prosessinesteen kanssa.

Valmistusprosessit

PTFE-vuorauksissa käytetään kahta ensisijaista valmistusmenetelmää:

1. Jauhemuovaus (isostaattinen / puristusmuovaus)
PTFE-jauhe täytetään T-muotin onteloon ja alistetaan korkeapaineisostaattiseen puristukseen (tyypillisesti noin 30 MPa), jota seuraa sintrausprosessi tiiviin, yhtenäisen vuorauskerroksen muodostamiseksi. Tämä prosessi tuottaa suuremman vuorauksen tiheyden ja paremman suorituskyvyn.

2. Ekstruusio (push) -menetelmä
PTFE-jauhe ekstrudoidaan putken muotoon ja vedetään sitten metalliputkeen. Tätä menetelmää käytetään ensisijaisesti pienempien halkaisijoiden (jopa DN100) ja alhaisemman alipaineen sovelluksissa.

Vuorauksen muodostamisen jälkeen kokoonpanoprosessi sisältää metallikuoren komponenttien hitsauksen ja laippojen kiinnittämisen standardimäärittelyjen mukaisesti liitoksen eheyden ja tiivistyksen varmistamiseksi.

Käyttöä koskevat varotoimet

PTFE-vuorattujen tiilien optimaalisen käyttöiän ja turvallisen toiminnan varmistamiseksi on huomioitava seuraavat seikat:

1. Lämpötila- ja painerajat:

· Käyttölämpötila-alue: -180°C - +160°C ylipaineessa.

· Paineluokitus: Yleensä jopa 2,5–3,0 MPa koosta ja prosessista riippuen.

2. Asennus:

· Laippatiivistepinnat on suojattava naarmuilta, leikkauksilta tai iskuilta ennen asennusta.

· Älä hitsaa, leikkaa tai kuumenna liekillä metallirunkoa vuorauksen jälkeen. säilytä vähintään 1 metrin etäisyys lämmönlähteistä.

· Käytä asianmukaisia ​​tiivisteitä ja vääntömomenttitietoja, kun ruutat laippaliitoksia.

3. Varastointi:

· Säilytä katetussa tilassa suojassa suoralta auringonvalolta ja sateelta.

· Vältä raskasta pinoamista tai iskuja, jotka voivat vahingoittaa vuorausta.

4. Rajoitukset:

· PTFE ei sovellu sulalle alkalimetallille, alkuainefluorille tai tietyille fluoratuille yhdisteille, kuten klooritrifluoridille ja uraaniheksafluoridille.

· Lämpötila- ja painerajoja ei saa ylittää samanaikaisesti; korkeammat lämpötilat voivat alentaa suurinta sallittua painetta.

FAQ

Q1: Mitä kemikaaleja PTFE-vuoratut t-paidat voivat käsitellä?
A1:PTFE kestää useimpia happoja, emäksiä ja orgaanisia liuottimia. Se on yhteensopiva rikkihapon, typpihapon, kloorivetyhapon, natriumhydroksidin ja monien orgaanisten liuottimien kanssa. Poikkeuksia ovat sulat alkalimetallit, alkuainefluori ja tietyt fluoratut yhdisteet korotetuissa lämpötiloissa.

Q2: Mitä lämpötila-aluetta nämä t-paidat tukevat?
A2:PTFE-vuorattuja T-paloja voidaan käyttää ylipaineessa -180°C - +160°C. Lämpötilarajat ovat alhaisemmat tyhjiöolosuhteissa valmistusprosessista riippuen.

Kysymys 3: Mitä kokoja on saatavana PTFE-vuoratuille T-paideille?
A3:Vakiokoot vaihtelevat yleensä DN15:stä (1/2") DN600:aan (24"). Saatavilla on sekä samankokoisia että supistava T-kokoonpano. Räätälöityjä kokoja voidaan valmistaa erityisiin projektivaatimuksiin.

Q4: Kuinka PTFE-vuorauksen laatu testataan?
A4:Vuorauksen eheys testataan yleisesti käyttämällä kipinätestausta (sähköpurkauksen havaitseminen) tietyillä jännitteillä (tyypillisesti 10–25 KVA), jotta voidaan tunnistaa vuorauskerroksen mahdolliset reiät tai viat. Hydrostaattinen painetestaus tehdään myös valmiille liitoksille.

Kysymys 5: Voidaanko PTFE-vuorattuja tee-paloja käyttää tyhjiöolosuhteissa?
A5:Kyllä. Isostaattipuristuksen avulla valmistettuja tuotteita voidaan käyttää tyhjiöolosuhteissa. Maksimikäyttölämpötila tyhjiöolosuhteissa riippuu tietystä valmistusmenetelmästä.
