PTFE-vuorattu kemiallinen kuljetusputki

PTFE-vuorattu kemikaalien kuljetusputki toimii nesteen kuljetuksen selkärankana syövyttävien kemikaalien tuotantolinjoille, jotka eroavat selvästi reaktioastioista, varastosäiliöistä ja erotustorneista. Tavalliset hiiliteräsputket kärsivät nopeasta korroosiosta kuljetettaessa aggressiivisia kemikaaleja; muoviputket eivät kestä korkeita lämpötiloja. Tässä vuoratussa putkistossa yhdistyvät hiiliteräksisen ulkoputken mekaaninen lujuus ja PTFE-sisäkerroksen kemiallinen inertisyys. Jokainen suora putki, kulmakulma, tee ja supistin muodostavat täydellisen suljetun kuljetusverkoston, joka mahdollistaa korkean lämpötilan syövyttävän väliaineen turvallisen toimituksen reaktorien, varastosäiliöiden, tasauskolonnien ja muiden prosessilaitteiden välillä. Käytetään laajasti ulkomaisissa kemianpuistoissa suljetun kierron syövyttävien väliaineiden kiertoon ja materiaalin siirtoon.

Mikä on PTFE-vuorattu kemiallinen kuljetusputki

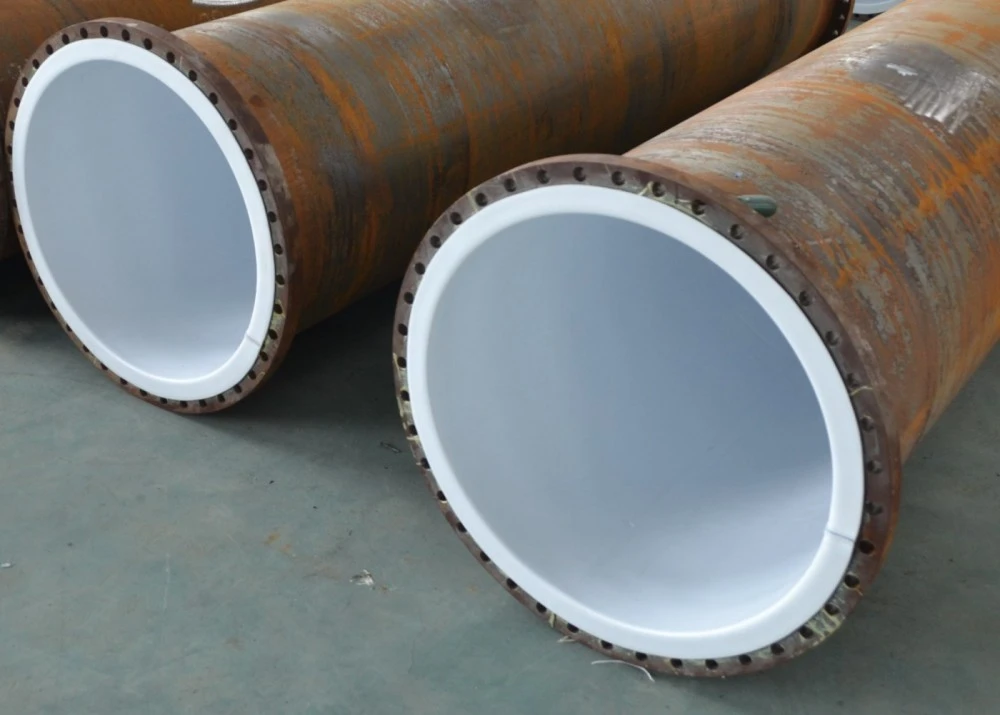

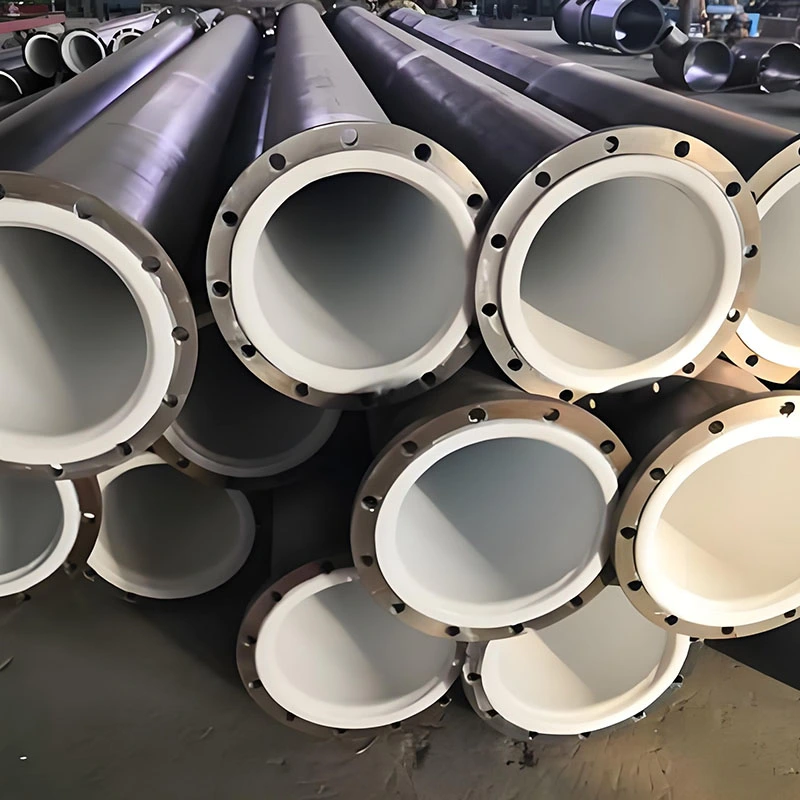

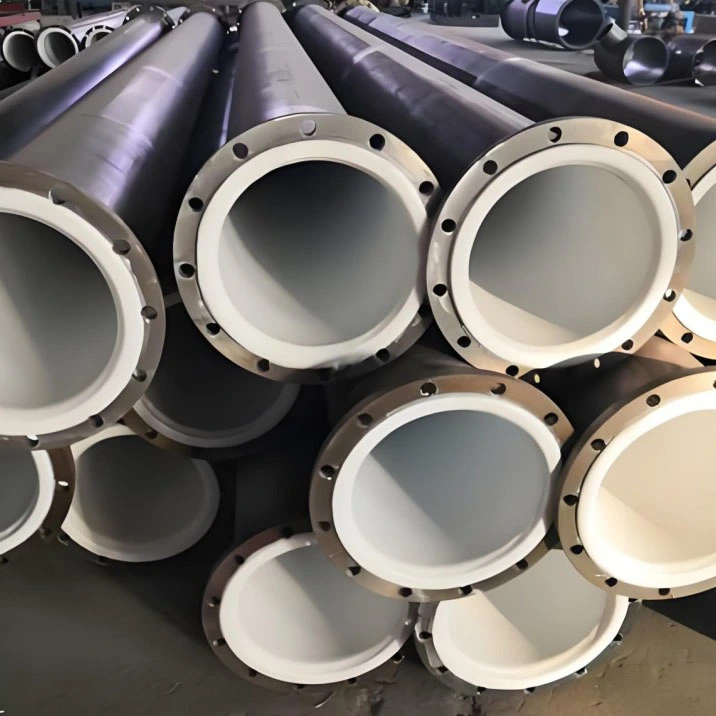

PTFE-vuorattu kemiallinen kuljetusputki on modulaarinen korroosionestoputkikokoonpano, joka koostuu hiiliteräksestä tehdystä ulkoputkesta ja saumattomasta tyhjiölaminoidusta PTFE-sisävuorauksesta. Ulompi hiiliteräsputki kestää putkijärjestelmän paineen, ulkoisen iskun ja asennuskuorman. Ohut, mutta tiheä PTFE-vuoraus on kiinnitetty tiukasti putken sisäseinään, mikä eristää syövyttävän virtaavan väliaineen metallisubstraatista. Täydellinen kuljetusjärjestelmä on koottu suorista putkiosista sekä tukevista vuoratuista kulmakappaleista, teestä, supistimesta ja laippaliitoksista. Sitä käytetään yksinomaan jatkuvaan neste- tai lietekemiallisen väliaineen kuljetukseen, ei reaktioon, varastointiin tai kaasu-neste-erotukseen. Kaikki laipan sisäpinnat ja siirtymäkulmat on täysin päällystetty PTFE-materiaalilla metallille alttiiden korroosion kuolleiden pisteiden poistamiseksi.

Täydellinen teknisten tietojen taulukko

Tuotteen ydinedut

1. Kaksimateriaalinen komposiittirakenne tasapainottaa lujuutta ja korroosionestoa

Hiiliteräksinen ulkoputki takaa painetta kantavan ja iskunkestävän suorituskyvyn; Saumaton PTFE-vuoraus kestää useimpia happoja, emäksiä ja fluoria sisältäviä virtaavia aineita ja ylittää puhtaan muoviputken korkeissa lämpötiloissa ja paineissa.

2. Täysvuoratut nollakuollut pisteet

Putken sisäreiät, laipat ja hitsauksen siirtymäkohdat mahdollistavat jatkuvan PTFE-pinnoitteen. Liitäntäkohdissa ei ole paljaata metallia, jotta vältettäisiin halvoissa vuoratuissa putkissa usein havaittava paikallinen rakokorroosio.

3. Mukaudu monimutkaisiin kenttäasetteluvaatimuksiin

Modulaarinen segmentoitu suora putkirakenne. Yksittäisen putken pituus voidaan räätälöidä ja yhdistää vapaasti kulmakappaleisiin, t-paikkoihin ja supistuskappaleisiin monimutkaisen työpajan putkilinjan reitityksen mukauttamiseksi välttäen vuorauksen toissijaiset leikkausvauriot paikan päällä.

4. Matala virtausvastus, sileä sisäseinä

Erittäin sileä PTFE-sisäpinta vähentää nesteen vastustuskykyä ja keskimääräistä jäännöstä, mikä pienentää tukosriskiä kuljetettaessa kiteitä sisältäviä lietekemiallisia raaka-aineita, mikä on kätevä erän vaihtamiseen ja putkien huuhteluun.

5. Laaja käyttöolosuhteiden yhteensopivuus

Vakaa lämpötila-alueella -180 ℃ ~ 260 ℃, sovita ilmakehän, ylipaineen ja kohtalaisen alipaineen siirtoon, sovi kuumien syövyttävien kemiallisten nesteiden kiertävään siirtoon.

6. Yhtenäinen sovitusliittymä pääprosessilaitteiden kanssa

Ota käyttöön HG20536-korroosionestolaippastandardi, telakoitu täydellisesti Zhuoyan PTFE-vuoratun reaktorin, varastosäiliön ja oikaisukolonniin, mikä toteuttaa yhden luukun hankinnan koko laitoksen korroosionestoverkkoon.

Pääsovelluskentät

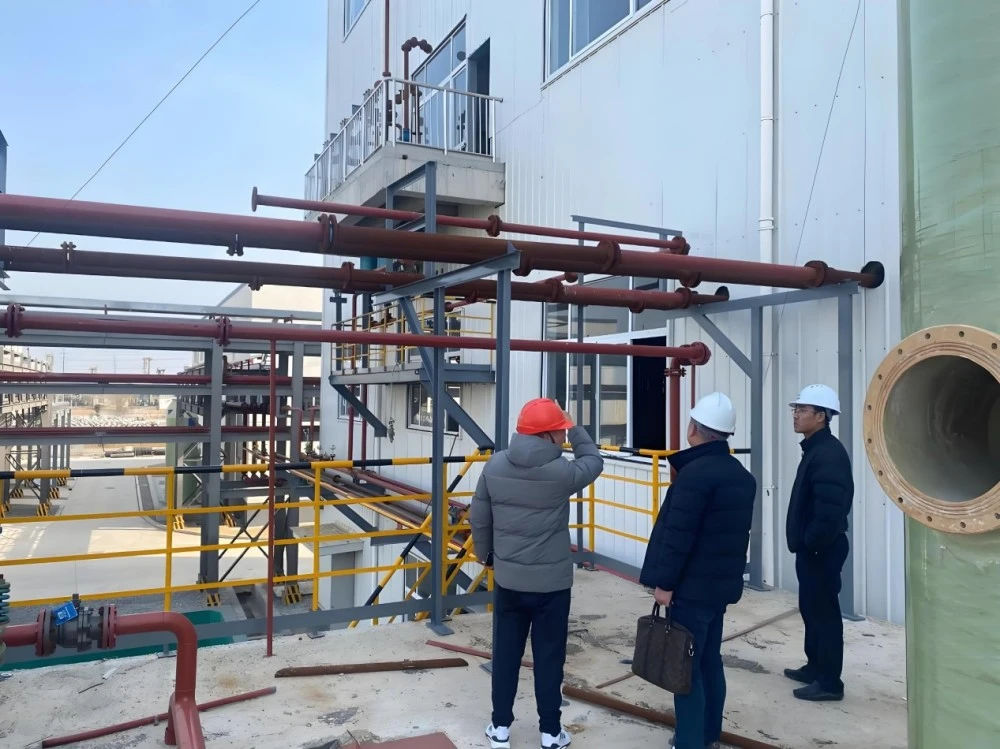

Käytetään pääasiassa syövyttävien nesteiden ja lietteiden suljetun kierron siirtoon kemianteollisuuspuistoissa, ja vientitietoja Kaakkois-Aasiaan, Lähi-idän kemianteollisuudessa:

1. Hienokemiallinen tuotantolinja: Sekahappojen, orgaanisten syövyttävien liuottimien kiertokulku

2. Fluorikemian teollisuus: fluorivetyhapon ja fluori-suolan nestemäisten raaka-aineiden kuljetus

3. Uuden energian litiummateriaali: elektrolyyttiraaka-aineen ja litium-suolalietteen toimitus

4. Farmaseuttinen kemiantehdas: erittäin puhtaiden syövyttävien välinesteiden siirto

5. Ympäristönsuojelun jäte-nesteasema: Väkevän happaman ja emäksisen jäteveden kuljetus

6. Petrokemian apupaja: Syövyttävän lisäaineen raaka-ainenesteen kuljetus

Normaali tuotantoprosessi

1. Hiiliteräsputkien leikkaaminen ja tarkkuuspäädyn käsittely, poista putken sisäreiän purseet PTFE-vuorauksen puhkaisujen estämiseksi.

2. Sisäpinnan Sa2.5-luokan hiekkapuhalluskäsittely, parantaa tartuntavoimaa teräsputken sisäseinän ja PTFE-levyn välillä.

3. PTFE-raaka-aineen natriumaktivointikäsittely, levitä korkeaa lämpötilaa kestävää liimaa tasaisesti.

4. Tyhjiöavusteinen liimausprosessi puhtaan työpajan sisällä, tee PTFE-vuoraus tiiviisti teräsputken sisäseinään; täys PFA-sulatehitsaus laipan siirtymäkohtiin.

5. Segmentti-segmentti 10KV kipinäskannaus tarkastus, fokuksen havaitseminen putken päissä ja laipan siirtymäalueilla.

6. Hydraulinen paineenpitotesti, pidä painetta 30 minuuttia ilman paineen laskua varmistaaksesi yleisen tiiviyden.

7. Sisäputken pölynpoistopuhdistus, kaikki laippaportit sinetöity PTFE-suojakorkilla, niputettu ja pakattu kuljetusta varten.

FAQ

K1: Voiko tämä PTFE-vuorattu kemiallinen kuljetusputki kuljettaa fluorivetyhappoa sisältävää nestettä?

V: Kyllä, valitse päivitetty 3 mm paksunnettu PTFE-vuori fluorivetyhappoväliaineelle saavuttaaksesi pitkän aikavälin vakaan kuljetuksen.

Q2: Mikä on vuoratun kuljetusputken yksittäisen osan mukautettu enimmäispituus?

V: Yksi putki voidaan räätälöidä jopa 6 metriin, ylipitkillä reiteillä on modulaarinen monisegmenttinen yhdistetty asennus.

Kysymys 3: Voiko putkijärjestelmä vastata olemassa olevia PTFE-vuorattuja reaktoreita ja varastosäiliöitä?

V: Se noudattaa HG20536 yhtenäistä korroosionestolaippastandardia, mikä mahdollistaa saumattoman telakoinnin täydellä fluorivuoratulla prosessilaitteistolla.

Kysymys 4: Onko PTFE-vuorattujen kemikaalien kuljetusputkistojen osien leikkaaminen paikan päällä sallittua?

V: Leikkaaminen paikan päällä on kielletty, leikkaaminen tuhoaa PTFE-vuorauksen; vahvista asettelun mitat ennen tilaamista, tarjoamme esivalmistettuja putkisegmenttejä.

Q5: Mitkä tarkastuskohteet kullekin putken osalle suoritetaan ennen toimitusta?

V: Jokainen putki läpäisee 10 KV:n kipinävuodon skannauksen ja hydraulisen paineen pitämisen kaksoistestin vuorauksen vikojen poissulkemiseksi.

Q6: Mitä takuu kattaa tälle kemikaalien kuljetusputkelle?

V: Hiiliteräsputken kuorella on 10 vuoden rakenteellinen takuu; PTFE-vuorauksella 5 vuoden takuu, ei keinotekoisia naarmuja ja virheellisiä asennusvaurioita.
