PTFE-vuorattu haponkestävä kemiallinen vastaanottoastia

PTFE-vuorattu haponkestävä kemiallinen vastaanottoastia kuuluu prosessipuolen välipuskurilaitteisiin, jotka on erityisesti optimoitu happamia nesteitä vastaanottaviin työolosuhteisiin ja jotka eroavat yleiskäyttöisistä multimedian vastaanottosäiliöistä ja suurista staattisista varastosäiliöistä. Se asennetaan happotislauskolonnien, happoreaktorien ja kondensaatioyksiköiden ulostulokohtiin kuuman happaman kondensaatin ja reaktion poistonesteen välitöntä keräämistä varten.

Kuuma hapan kondensaatti aiheuttaa sekä lämpötilavaikutuksia että happaman eroosion riskiä; tavalliset metallivastaanottimet kärsivät nopeasta korroosiosta, kun taas tavalliset muovisäiliöt eivät kestä prosessityhjiötä ja korkean lämpötilan lauhteen aiheuttamaa iskua. Tässä vastaanottimessa yhdistyvät paineenkestävä hiiliteräskuori ja saumaton täysin kääritty PTFE-sisävuori, joka kestää tehokkaasti kuuman happaman nesteen säännöllisen sisäänvirtauksen.

Käytetään laajasti happosynteesissä, peittausjätteiden hapon talteenotossa ja fluorikemiallisen kondensaatio-talteenoton tuotantolinjoilla merentakaisille kemiantehtaille.

Täydellinen teknisten tietojen taulukko

Mikä on PTFE-vuorattu haponkestävä kemiallinen vastaanotin?

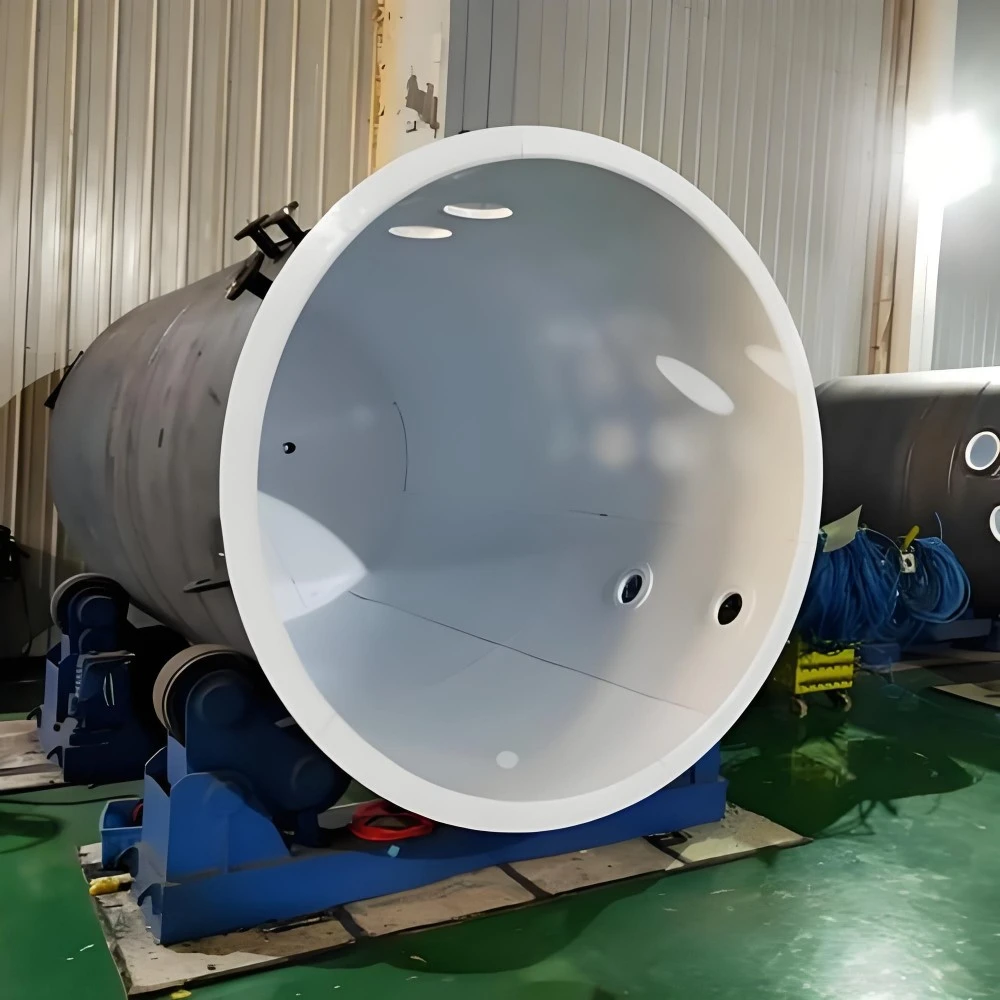

PTFE-vuorattu haponkestävä kemiallinen vastaanottoastia on painetta kantava välipuskurisäiliö, joka on tarkoitettu happamille kemiallisille prosesseille. Se koostuu hiiliteräksestä paineenkestävästä ulkokuoresta ja alipainelaminoidusta saumattomasta PTFE-sisävuorauksesta, joka peittää säiliön ontelon, kaivon ja kaikki liitosuuttimet. Sen ydintoiminto on ylävirran reaktoreista tai tislauskolonneista tulevan kuuman happaman kondensaatin ja prosessin poistonesteen ohimenevä vastaanotto ja lyhytaikainen puskurointi ennen väliaineen siirtämistä seuraaviin varastointi- tai käsittelyyksiköihin. Sitä ei käytetä pitkäaikaiseen staattiseen varastointiin tai kemialliseen sekoitusreaktioon. Varustettu erityisillä suuttimilla kondenssiveden sisääntuloa, nestetason valvontaa, tyhjiön tasapainotusta ja happo-neste poistoa varten. Saatavana pysty- ja vaakarakenteisina rakennemuodoissa ja liitetään PTFE-vuorattuihin haponkestävään putkistojärjestelmään HG20536-korroosionestolaippojen kautta.

Tuotteen ydinedut

1. Kohdesuuntautunut kuuman happokondensaatin korroosionesto Koko alueen PTFE-vuori kestää ajoittain sisään tulevan kuuman happaman kondensaatin aiheuttamaa hankausta ja eroosiota. Se ratkaisee metallivastaanottimien ennenaikaisen vikaantumisen vaihtuvan kuuman happoiskun vaikutuksesta.

2. Tyhjiö-tasapainoinen prosessisovitus Vakaa suorituskyky prosessin mikro-negatiivipaineessa, vastaa tyhjötislauksen happo-kondensaattikeräyksen työkulkua, välttää vuorauksen delaminoitumisen säännöllisten paineenvaihteluiden aikana.

3. Monisuutin, joka on räätälöity happoprosessisilmukalle Valmiiksi varatut toiminnalliset suuttimet kondenssiveden tuloa, nestetason mittaria, tyhjiötasapainoa ja happo-nestepoistoa varten. Ylimääräistä paikan päällä tapahtuvaa reiän avaamista ei tarvita, mikä estää toissijaisen käsittelyn aiheuttamat vuorauksen vauriot.

4. Vähäjäämäinen sisäpinta happoerän vaihtamiseen Sileä tarttumaton PTFE-sisäseinä vähentää happaman väliaineen jäännöstä, kätevä huuhteluun vaihdettaessa eri happo-eriä, alentaa ristikontaminaatioriskiä eri happotyyppisten tuotantosyklien välillä.

5. Kaksoisasennuslomakevaihtoehdot Pystysuuntainen kompakti tyyppi alustalle asennettavaksi laitteiden yläpuolelle; vaakasuora satula-tuettu versio rajoitetun korkeuden työpajatilaan, joustava sovitus ylävirran ja loppupään putkilinjan järjestelyyn.

6. Yhteensopivuus Korroosionestoliitännällä HG20536:n täys-PTFE-vuorattu laippastandardi, saumaton telakointi Zhuoyanin haponkestävällä vuoratulla reaktorilla, tislauskolonni, putkisto ja liittimet täydelliseen happoprosessin yhden luukun hankintaan.

Pääsovelluskentät

Käytetään pääasiassa happoihin liittyvän kemian tuotannon prosessipuskurilinkeissä, joissa on toimituksia ulkomaille Kaakkois-Aasian ja Lähi-idän epäorgaanis-kemian tehtaille:

Epäorgaanisen hapon tislauslinja: kloorivetyhapon kondensaatin vastaanotto, typpihapon rektifiointiprosessi

Fluorikemian laitos: Kuuma fluorivetyhappoa sisältävä kondensaatti väliaikainen puskurointi

Peittaus-jätteen-hapon talteenottoprojekti: Peittauspajan jätehappojätevesien vastaanotto

Hienokemiallinen happosynteesi: Happaman reaktion purkausnesteen lyhytaikainen puskurointi

Ympäristöä suojeleva syövyttävä jätenestekäsittely: Väkevän happaman jäteveden vastaanotto etupäässä

Pilottimittakaavaisen happoprosessin testauspaja: Välikeräys pienierän happamaa pilottireaktiota varten

Normaali tuotantoprosessi

1. Hiiliteräskuoren kiinteä hitsaus, säiliön sisäontelon ja kaikkien suuttimien hitsisaumojen täydellinen kiillotus terävien kulmien poistamiseksi.

2. 500 ℃ korkean lämpötilan rasvanpoisto hitsauksen jäännösjännityksen poistamiseksi, vuorauksen muodonmuutoksen estämiseksi säännöllisen kuuma-happoiskun vaikutuksesta.

3. Sa2.5-luokan raskas hiekkapuhallus sisäontelopinnalle, takaa korkean tarttuvuuden PTFE-levylle.

4. Tuodun PTFE-raakalevyn natriumaktivointikäsittely; tyhjiösaumaton laminointi 10000-luokan puhdaspajassa. Kaksinkertainen PFA-sulatehitsaus kaikille suuttimen siirtymäkulmille, joissa on hapan kondenssiveden hankaus.

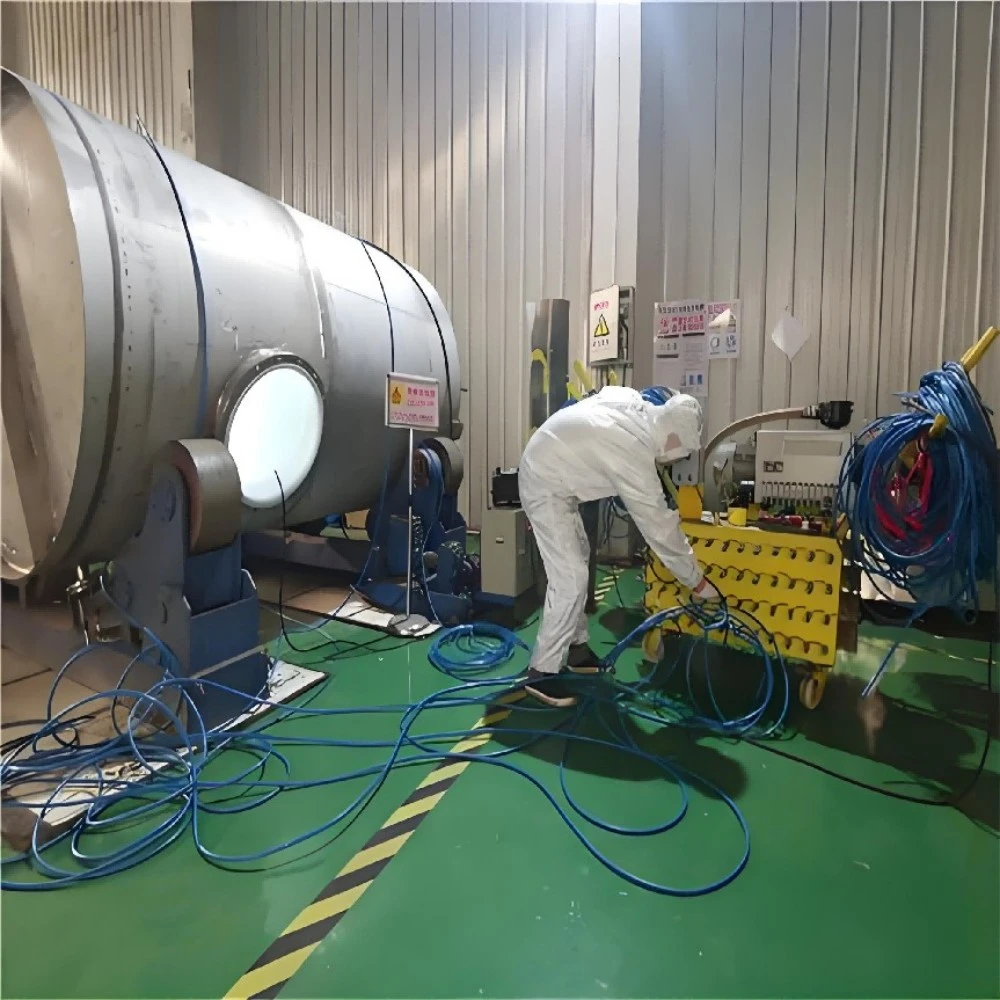

5. Koko seinän mobiili 10KV kipinäskannaustarkastus, tarkennuksen havaitseminen suuttimen, säiliön ja rungon liitosasennossa, joka on alttiina hapon tunkeutumiselle.

6. 1,2-kertainen suunnittelupaineen hydraulinen pitotesti, pidä paine 30 minuuttia ilman paineen laskua.

7. Sisätilan puhdistus työpajan pölyn poistamiseksi; jokainen laipan aukko on tiivistetty erityisillä PTFE-naarmuuntumattomilla suojakorkeilla. Vahvistettu puukotelopakkaus meri-maakuljetuksiin.

FAQ

Kysymys 1: Voiko tämä PTFE-vuorattu haponkestävä kemiallinen vastaanottoastia kerätä kuumaa fluorivetyhappoa sisältävää kondensaattia? V: Se voi toimia HF-pitoisella kuumalla kondensaatilla, kun se on päivitetty 3 mm paksuun PTFE-vuoraukseen, ilmoita kondensaatin koostumus ennen tilaamista.

Q2: Mitä asennusvaihtoehtoja tälle happoprosessin vastaanottoastialle on saatavana? V: Pystysuuntainen kompakti tyyppi varustetasoasennukseen; vaakasuora satula-tuettu versio matalan korkeuden rajoitettuun työpajasuunnitteluun.

Q3: Saako paikan päällä tehtävä poraus lisätä ylimääräisiä suuttimia toimituksen jälkeen? V: Paikan päällä tapahtuva poraus tai leikkaaminen on ehdottomasti kielletty, mikä tuhoaa kiinteän PTFE-vuorauksen; vahvista kaikki suuttimien asennot tuotantoa edeltävässä piirustusvaiheessa.

Kysymys 4: Voiko tämä vastaanottoastia sopia olemassa olevaan haponkestävään tislauskolonniin ja vuorattuihin putkiin? V: Se ottaa käyttöön yhtenäisen HG20536-korroosionestolaippastandardin, voi telakoida suoraan täyden sarjan haponkestävien fluorivuorattujen prosessilaitteiden ja putkiliittimien kanssa.

Q5: Mitkä tarkastukset kukin vastaanottoalus läpäisee ennen lähettämistä? V: Jokaiselle yksikölle suoritetaan koko seinän kipinäskannaus (korostus suuttimien liitoksissa) sekä hydraulinen paineenpitotiiveys kaksoistesti.

Q6: Mitä virallinen takuu kattaa? V: Hiiliteräskuoren 10 vuoden rakennetakuu; PTFE-vuorauksella 5 vuoden takuu (ei keinotekoisia naarmuja, iskuja ja virheellisiä vaurioita); suuttimet ja tarvikkeet 2 vuoden takuu.
